Abracon晶振,SMD晶振,ABM9晶振
频率:12.000MHz~32.000MHz
尺寸:4.0*2.5*0.8mm
Abracon公司成立于1992年,总部位于德克萨斯州的斯派伍德,是全球领先的被动和机电同步、同步、电力、连通性和射频解决方案的制造商。我们广泛的SMD晶振产品线服务于商业、工业、消费者和选择的军事应用,并通过Abracon的全球分销网络提供。Abracon的新发布的IoT优化晶体系列专门设计用于解决越来越多的低功耗趋势,从而导致设计人员在整个行业中面临的跨导值下降。
Abracon提供了广泛的时钟晶体和振荡器,MEMS振荡器,实时时钟(RTC),蓝牙模块,陶瓷谐振器,锯滤器和谐振器,功率和射频电感,变压器,电路保护元件和射频天线和无线充电线圈。Abracon公司已通过iso9001 - 2008认证,并在德克萨斯州、加利福尼亚州、中国、台湾、新加坡、苏格兰、以色列、匈牙利、英国、德国等地的德州和销售办事处获得设计和应用工程资源。4025mm小尺寸晶体,进口环保晶振,ABM9晶振

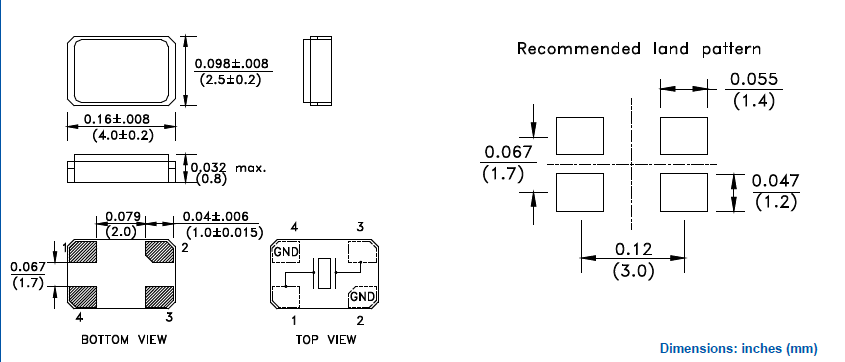

Abracon晶振,SMD晶振,ABM9晶振.4.0*2.5*0.8mm的四脚贴片型石英晶体,标准的精准度是±50ppm,但可以指定要±10ppm的高精度,通过了国际上的ROHS标准,因此ABM9晶振是备受用户喜欢的环保型谐振器,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,在极端严酷的环境条件下也能发挥稳定的起振特性,应用在任何产品身上都可以发挥优良的电气特性.
Abracon晶振 |
单位 |
ABM9晶振 |
石英晶振基本条件 |
标准频率 |
f_nom |
12.000MHZ~32.000MHz |
标准频率 |
储存温度 |
T_stg |
-40°C ~ +105°C |
裸存 |
工作温度 |
T_use |
-10°C ~ +60°C |
标准温度 |
激励功率 |
DL |
100μW Max. |
推荐:1μW ~ 100μW |
频率公差 |
f_— l |
±50 × 10-6 (标准) |
+25°C 对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±50 × 10-6/-20°C ~ +70°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
18pF |
不同负载要求,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
频率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
机械振动的影响
当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管石英水晶振动子产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。4025mm小尺寸晶体,进口环保晶振,ABM9晶振
PCB设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于音叉晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。
(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项
(1)在更高或更低温度或高湿度环境下长时间保存进口贴片晶振产品时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏。
正常温度和湿度:
温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容)。
(2)请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。Abracon晶振,SMD晶振,ABM9晶振
耐焊性
加热包装材料至+150°C以上会破坏产品特性或损害谐振器。如需在+150°C以上焊接晶体产品,建议使用SMD晶体。在下列回流条件下,对晶体产品甚至无源晶振使用更高温度,会破坏产品特性。建议使用下列配置情况的回流条件。安装这些产品之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶体产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。
1、振荡电路
4025压电石英晶体是无源元件,因此受到电源电压、环境温度、电路的影响。
配置、电路常数和衬底布线模式等操作大致分为正常运行和
异常运行。因此,在振荡电路的设计中,先决条件之一是如何确定振荡电路。
晶体谐振器的振动安全稳定。只有在做出了这个决定之后,后续的项目,例如
讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。Abracon晶振,SMD晶振,ABM9晶振
2。角色的分量与参考值
在振荡电路的设计中,必须认识到个体的作用。
组件.在表1中,以例如振荡电路为例来描述角色。
(图1)使用一个通用的C-MOS IC(74hcuo4ap东芝)。
当反馈电阻(rf)未安装在振荡电路中时,如图所示
表1,即使在振荡功率作用下,谐振器也不会启动振荡。
电路。除非有适当值的电阻器连接,否则振荡不会启动。
晶体谐振腔的形式模式,但泛音振荡或基波。
振荡开始代替。在基本谐振的情况下(MHz频段)反馈电阻通常是1米?。在
泛音谐振器(兆赫频带)的情况下,值取决于IC和频率特性,但在几个范围内。
K?-?几十K。在4025mm石英谐振器的案例(kHz频段),需要连接一个电阻10米或更?。
限制流入谐振器的电流,调节负电阻和励磁。
电平,防止谐振腔的反常振荡,抑制频率波动。
C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有
给定负载能力。
适当的控制电阻值(RD)取决于进口晶振的类型,频带和设备的价值。
电容器(C1,C2)。精确值是通过测量振荡电路的特性来确定的(包括
负电阻和驱动级)。AT切割谐振器(兆赫频带)的参考值在几个范围内。
?几K?。音叉式谐振器(kHz频段)的参考值在100 K?几K?范围。4025mm小尺寸晶体,进口环保晶振,ABM9晶振
安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和
振荡的顺序,在3 pF的范围内- 33 pF左右,仅供参考。
