Abracon晶振,贴片晶振,ABM8W晶振,欧美进口晶振
频率:10~54MHZ

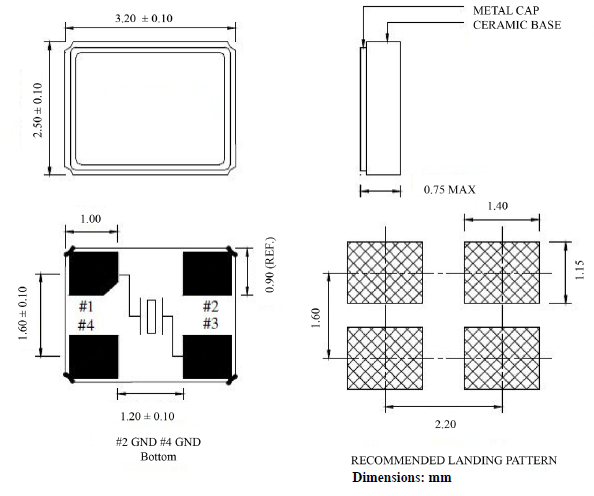

尺寸:3.2*2.5mm
Abracon的Pierce分析仪系统(PAS)由我们的工程师设计,可帮助您为行业领先的设计做出正确的选择。 PAS测试验证了电路中的石英晶体性能,同时测量晶体,晶体振荡器和印刷电路板寄生效应。测试系统中所有变量的帐户,并使晶体参数与MCU或RF芯片组中的电路板和振荡器实现理想的匹配。这对于使用下一代需要最佳gm因子的节能技术尤其重要。
较低的CL和较低的ESR提高了回路的运行增益裕度,确保了所有变量的持续振荡,包括偏差,负载,温度和时间变化。 Gm_critical是晶体必须实现的关键跨导值,以保持在环路运行的安全区域。不符合gm_critical的石英晶振与Pierce振荡器不匹配,并可能导致与启动相关的长期可靠性问题。由于给定的Pierce振荡器的功耗降低gm和gm_crictical,部署在物联网和可穿戴应用中的节能设计最有可能发生故障。进行PAS测试可降低风险并提高系统的可靠性。
Abracon晶振,贴片晶振,ABM8W晶振,欧美进口晶振,贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.
石英晶振真空退火技术:晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷。在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高无源晶振的年老化特性。晶振的真空封装技术:是指石英晶振在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使晶振组件在真空下电阻减小;3.气密性高。此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一。
Abracon晶振 |
单位 |
ABM8W晶振 |
石英晶振基本条件 |
标准频率 |
f_nom |
10~54MHZ |
标准频率 |
储存温度 |
T_stg |
-55°C ~ +125°C |
裸存 |
工作温度 |
T_use |
-40°C ~ +125°C |
标准温度 |
激励功率 |
DL |
10~100μW Max. |
推荐:10~100μW |
频率公差 |
f_— l |
±10 × 10-6 (标准) |
+25°C 对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±10× 10-6/-20°C ~ +70°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
4pF |
不同负载要求,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
频率老化 |
f_age |
±2× 10-6 / year Max. |
+25°C,第一年 |
石英进口晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。Abracon晶振,贴片晶振,ABM8W晶振,欧美进口晶振
每个封装类型的注意事项:(1)陶瓷包装晶振与SON产品:在焊接陶瓷封装晶振和SON产品 (陶瓷包装是指晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂)。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。
(2)陶瓷包装石英晶振:在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装进口贴片晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。陶瓷封装贴片晶振:在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装贴片晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。
此外,振荡频率与测量点不同。1。测量缓冲输出2。振荡级输出测量三.通过贴片石英晶体谐振器电容器测量振荡级输出图5示出以上1-3个测量点和所测量的除缓冲器输出外,振荡频率较低。Abracon晶振,贴片晶振,ABM8W晶振,欧美进口晶振
测试条件:(1)电源电压:超过 150µs,直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量频率时,探头阻抗将高于 1MΩ。当波形经过进口陶瓷晶体振荡器的放大器时,可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽,以观察波形。(请勿使用该探头的长接地线).
1.振荡电路:晶体谐振器是无源元件,因此受到金属壳四脚无源晶振电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此,在振荡电路的设计中,先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后,后续的项目,例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。
2.角色的分量与参考值:在3225SMD晶振振荡电路的设计中,必须认识到个体的作用。组件.在表1中,以例如振荡电路为例来描述角色。(图1)使用一个通用的C-MOS IC(74hcuo4ap东芝)。当反馈电阻(rf)未安装在振荡电路中时,如图所示表1,即使在振荡功率作用下,谐振器也不会启动振荡。电路。除非有适当值的电阻器连接,否则振荡不会启动。
