Abracon晶振,贴片晶体,ABM10晶振
频率:12.000MHz~55.000MHz

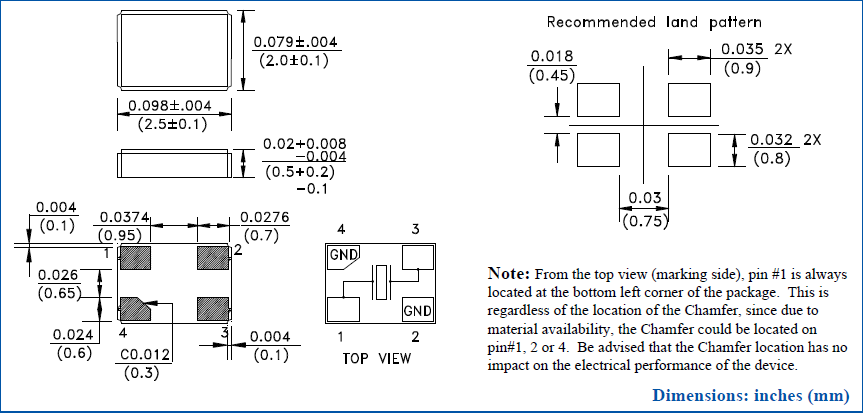

尺寸:2.5*2.0*0.5mm
Abracon公司全球领先的制造商被动&机电时间同步,权力,连通性和射频解决方案宣布音频和视频解决方案指南强调产品适合使用者应用程序如机顶盒,虚拟现实,便携式音频、视频/电话会议,耐磨,物联网,无人机,相机/摄像机、显示器和高保真音频以及专业应用,如音频混合器,唱片的质量接收器,广播工作室相机等设备,路由器和转换器使用SDI,HD-SDI和3 g HD-SDI。
作为一个解决方案供应商,Abracon的广泛的产品线地址信号路径,数据路径和电源需求在最苛刻的应用。由于给定的Pierce石英晶体振荡器的功耗降低gm和gm_crictical,部署在物联网和可穿戴应用中的节能设计最有可能发生故障。进行PAS测试可降低风险并提高系统的可靠性。“作为IoT™的心跳,我们力求为客户提供尽可能多的工具和服务,将其设计带入下一个低功率平台。12M无源SMD晶振,2.5*2.0压电石英晶体,ABM10晶振
Abracon晶振,贴片晶体,ABM10晶振,小体积贴片2520mm晶振,外观小型,表面贴片型晶体谐振器,因本身体积小等优势,适用于移动通信终端的基准时钟等移动通信领域.小型,薄型,轻型具备优良的耐环境特性及高耐热性强.满足无铅焊接的回流温度曲线要求.ABM10晶振的倒角可位于针脚1、2或4上,精准度最高可达±10ppm.
厚度单位: 全自动石英晶振晶片清洗技术:采用高压喷淋清洗,兆声振动的原理,一个全自动、清洗过程由PLC控制,由传输装置、喷淋清洗段、喷淋漂洗段、风力吹水段等, 操作自动化程度高,除上下工件需要人工外,其余全部由设备自动完成。根据需要,对速度,温度,时间等参数进行调整,使之最大限度的满足工艺需要。能最大限度除去SMD晶振晶片污染物,并防止人工污染。
Abracon晶振 |
单位 |
ABM10晶振晶振 |
石英晶振基本条件 |
标准频率 |
f_nom |
12.000MHZ~55.000MHz |
标准频率 |
储存温度 |
T_stg |
-40°C ~ +125°C |
裸存 |
工作温度 |
T_use |
-10°C ~ +60°C |
标准温度 |
激励功率 |
DL |
100μW Max. |
推荐:1μW ~ 100μW |
频率公差 |
f_— l |
±20 × 10-6 (标准) |
+25°C 对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ~ +70°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
10pF |
不同负载要求,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
频率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
清洗
关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个石英晶体谐振器产品进行试验所得的结果,因此请根据实际使用状态进行确认。12M无源SMD晶振,2.5*2.0压电石英晶体,ABM10晶振
由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗。
若要进行超声波清洗,必须事先根据实际使用状态进行确认。
撞击
虽然石英晶体谐振器产品在设计阶段已经考虑到其耐撞击性,但如果掉到地板上或者受到过度的撞击,以防万一还是要检查特性后再使用。
装载
<SMD产品>
贴片晶体产品支持自动贴装,但还是请预先基于所使用的搭载机实施搭载测试,确认其对特性没有影响。 在切断工序等会导致基板发生翘曲的工序中,请注意避免翘曲影响到产品的特性以及软焊。 基于超声波焊接的贴装以及加工会使得进口石英晶振产品(谐振器、振荡器、滤波器)内部传播过大的振动,有可能导致特性老化以及引起不振荡,因此不推荐使用。Abracon晶振,贴片晶体,ABM10晶振
<引线类型产品>
当引线弯折、成型以及贴装到印制电路板时,请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕,从而引起性能劣化。
设计振荡回路的注意事项
1.驱动能力
驱动能力说明振荡晶体单元所需电功率,其计算公式如下:
驱动能力 (P) = i2_Re
其中i表示经过晶体单元的电流,
Re表示2520无源晶振单元的有效电阻,而且 Re=R1(1+Co/CL)2。12M无源SMD晶振,2.5*2.0压电石英晶体,ABM10晶振
2.振荡补偿
除非在振荡电路中提供足够的负极电阻,否则会增加2520小体积晶振振荡启动时间,或不发生振荡。为避免该情况发生,请在电路设计时提供足够的负极电阻。
3. 负载电容
如果振荡电路中负载电容的不同,可能导致2520mm谐振器振荡频率与设计频率之间产生偏差,如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / (CG+CD) + CS。
其中CS表示电路的杂散电容。Abracon晶振,贴片晶体,ABM10晶振
频率和负载电容特征图器
振荡回路参数设置参考
