Abracon晶振,石英晶振,ABLS2晶振

频率：3.579545MHz~70.000MHz

尺寸：11.4*4.7*3.3mm

普通贴片石英晶振外观使用金属材料封装的,具有高稳定性,高可靠性的石英晶体谐振器,晶振外观本身使用金属封装,充分的密封性能,可确保其高可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势.

订购热线：0755-27837162

Abracon晶振公司成立于1992年,总部位于德克萨斯州的斯派伍德,是全球领先的被动和机电同步、同步、电力、连通性和射频解决方案的制造商.公司已通过iso9001 - 2008认证,并在德克萨斯州、加利福尼亚州、中国、台湾、新加坡、苏格兰、以色列、匈牙利、英国、德国等地的德州和销售办事处获得设计和应用工程资源.作为一个解决方案供应商,Abracon的广泛的产品线地址信号路径,数据路径和电源需求在最苛刻的应用.
ABRACON新的石英晶体电镀设计使得下一代Pierce振荡器能够在能够保持振荡的情况下运行在烟雾上.电子行业有一个非常一致的趋势,直接取决于时间 - 随着技术越来越小,功耗降低的需求越来越高.解决石英晶体设计要求,取决于行业需求,已经成为至关重要的.所以ABRACON公司的石英晶体不仅被迫尺寸较小,而且还提供非常低的电镀负载(CL)和低等效串联电阻(ESR)参数选项.49SMD谐振器,11.4*4.7贴片晶体,ABLS2晶振

JLX-1

Abracon-2

Abracon晶振,石英晶振,ABLS2晶振，普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.ABLS2晶振本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.
客户特殊要求参数设置测试.(C0、C1、DLD、TS)高频连续脉冲焊接技术:是通过在基座与上盖之间高频率连续低功率脉冲焊接放电,使基座与上盖焊接部位熔接在一起,目前通过长期试验,已总结一套工艺参数,输入PLC进行焊接控制,利用此技术密封的贴片晶振气密性高,金属溅射污染少,频率变化小,一般在±2ppm以内.

JLX-2

RB-2

Abracon晶振	单位	ABLS2晶振	石英晶振基本条件
标准频率	f_nom	3.579545MHz~70.000MHz	标准频率
储存温度	T_stg	-55°C ～ +125°C	裸存
工作温度	T_use	-0°C ～ +70°C	标准温度
激励功率	DL	100μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±50 × 10-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	18pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5× 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

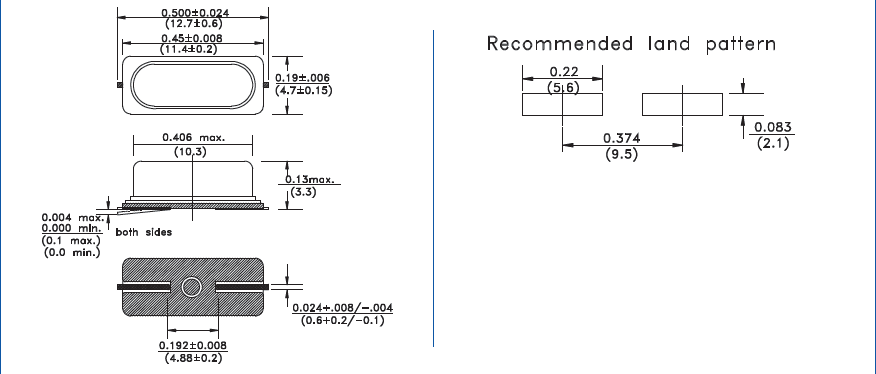

ABLS2 11.4-4.7

JLX-4

机械振动的影响
当晶振产品上存在任何给定冲击或受到周期性机械振动时，比如：压电扬声器，压电蜂鸣器，以及喇叭等，输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管压电石英晶体产品设计可最小化这种机械振动的影响，我们推荐事先检查并按照下列安装指南进行操作。49SMD谐振器,11.4*4.7贴片晶体,ABLS2晶振
PCB设计指导
(1) 理想情况下，机械蜂鸣器应安装在一个独立于贴片晶振49SSMD器件的PCB板上。如果您安装在同一个PCB板上，最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时，机械振动程度有所不同。建议遵照内部板体特性。
(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时，按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项
(1)在更高或更低温度或高湿度环境下长时间保存49SMD石英晶体产品时，会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品，并在开封后尽可能进行安装，以免长期储藏。Abracon晶振,石英晶振,ABLS2晶振
正常温度和湿度：
温度：+15°C 至 +35°C，湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。
(2)请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。

JLX-5

输出波形与测试电路
1.时序表

scbx_1

2.测试条件
(1)电源电压
超过 150µs，直到电压级别从 0 %达到 90 % 。
电源电压阻抗低于电阻 2Ω。Abracon晶振,石英晶振,ABLS2晶振
(2)其他
输入电容低于 15 pF
5倍频率范围或更多测量频率。
铅探头应尽可能短。
测量频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。
(3)其他
CL包含探头电容。
应使用带有小的内部阻抗的电表。
使用微型插槽，以观察波形。
（请勿使用该探头的长接地线。）49SMD谐振器,11.4*4.7贴片晶体,ABLS2晶振
