32.768千赫子时钟晶体,耐热音叉式晶体谐振器,AB26TRQ晶振

当前位置：首页 » 贴片晶振 » AbraconCrystal晶振 » Abracon晶振,石英晶振,AB26TRQ晶振,插件晶振

prevnext

Abracon晶振,石英晶振,AB26TRQ晶振,插件晶振

频率：32.768KHZ

尺寸：5.2*1.4mm

32.768KHz千赫子时钟晶体，其本身主要应用在时钟控制产品，或者是控制模块，主要给时钟芯片提供一个基准信号，其主要各项功能还得看应用何种产品。本产品具有小型,薄型,轻型的贴片晶振表面型音叉式石英晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.

订购热线：0755-27837162

Abracon公司成立于1992年，总部位于德克萨斯州的斯派伍德，是全球领先的被动和机电同步、同步、电力、连通性和射频解决方案的制造商Abracon提供了广泛的石英定时晶体和振荡器，MEMS振荡器，实时时钟(RTC)，蓝牙模块，陶瓷谐振器，锯滤器和谐振器，功率和射频电感，变压器，电路保护元件和射频天线和无线充电线圈。32.768千赫子时钟晶体,耐热音叉式晶体谐振器,AB26TRQ晶振
奥斯汀,得克萨斯州,Abracon LLC(Abracon),全球领先的制造商被动&机电时间同步,权力,连通性和射频解决方案宣布音频和视频解决方案指南强调32.768K晶振产品适合使用者应用程序如机顶盒,虚拟现实,便携式音频、视频/电话会议,耐磨,物联网,无人机,相机/摄像机、显示器和高保真音频以及专业应用,如音频混合器,唱片的质量接收器,广播工作室相机等设备,路由器和转换器使用SDI,HD-SDI和3 g HD-SDI。

32.768千赫子时钟晶体,耐热音叉式晶体谐振器,AB26TRQ晶振

Abracon晶振,石英晶振,AB26TRQ晶振,插件晶振,超小型,薄型,质地轻的表面插件音叉型晶体谐振器,手机晶体,产品体积小,特别适用于各种小巧的便携式消费电子数码产品,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.
石英晶振的切割设计：用不同角度对晶振的石英晶棒进行切割，可获得不同特性的石英晶片，通常我们把晶振的石英晶片对晶棒坐标轴某种方位（角度）的切割称为石英晶片的切型。不同切型的石英晶片，因其弹性性质，压电性质，温度性质不同，其电特性也各异，石英晶振目前主要使用的有 AT 切、BT 切。32.768千赫子时钟晶体,耐热音叉式晶体谐振器,AB26TRQ晶振

Abracon晶振	单位	AB26TRQ晶振	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-55°C ～ +85°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	1μW Max.	推荐:1μW
频率公差	f_— l	±20 × 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	-0.035 × 10-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	12.5pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3 × 10-6 / year Max.	+25°C,第一年

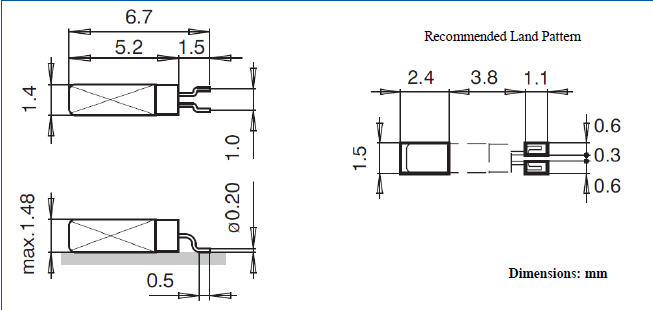

AB26TRQ 5.2-1.45

JLX-4

32.768千赫子时钟晶体,耐热音叉式晶体谐振器,AB26TRQ晶振

晶振产品使用每种产品时,请在进口石英晶振规格说明或产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。Abracon晶振,石英晶振,AB26TRQ晶振,插件晶振
所有产品的共同点：1：抗冲击:抗冲击是指无源DIP晶振产品可能会在某些条件下受到损坏。例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响。 2：辐射:将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射。3：化学制剂 / pH值环境:请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品。
4：粘合剂:请勿使用可能导致石英进口晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能。） 5：卤化合物:请勿在卤素气体环境下使用晶振。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。6：静电:过高的静电可能会损坏贴片晶振,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。32.768千赫子时钟晶体,耐热音叉式晶体谐振器,AB26TRQ晶振

32.768千赫子时钟晶体,耐热音叉式晶体谐振器,AB26TRQ晶振

驱动能力:驱动能力说明进口32.768K晶振振荡晶体单元所需电功率，其计算公式如下：驱动能力 (P) = i2?Re其中i表示经过晶体单元的电流，Re表示晶体单元的有效电阻，而且 Re=R1（1+Co/CL）.Abracon晶振,石英晶振,AB26TRQ晶振,插件晶振

32.768千赫子时钟晶体,耐热音叉式晶体谐振器,AB26TRQ晶振

测试条件:(1)电源电压:超过 150µs，直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量无源插件晶振频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线）.

32.768千赫子时钟晶体,耐热音叉式晶体谐振器,AB26TRQ晶振

1.振荡电路:晶体谐振器是无源元件，因此受到电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此，在32.768K音叉表晶振荡电路的设计中，先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。
2.角色的分量与参考值:在无源音叉晶振振荡电路的设计中，必须认识到个体的作用。组件.在表1中，以例如振荡电路为例来描述角色。（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。当反馈电阻（rf）未安装在振荡电路中时，如图所示表1，即使在振荡功率作用下，谐振器也不会启动振荡。电路。除非有适当值的电阻器连接，否则振荡不会启动。
