Abracon晶振,石英晶体,AB26TRJ晶振

频率：32.768KHz

尺寸：8.3*2.7mm

32.768K时钟晶体弯角插件型晶振表面音叉型晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.

订购热线：0755-27837162

Abracon-1

Abracon公司的产品是COTS - 商业现货产品;适用于商业,工业和指定的自动化应用. Abracon的产品不是专为军事,航空,航空航天,生命依赖医疗应用或任何需要高可靠性的应用而设计的.电子行业有一个非常一致的趋势,直接取决于时间 - 随着技术越来越小,功耗降低的需求越来越高.解决石英晶体设计要求,取决于行业需求,已经成为至关重要的.
Abracon提供了广泛的石英定时晶体和振荡器,MEMS振荡器,实时时钟(RTC),蓝牙模块,陶瓷谐振器,锯滤器和谐振器,功率和射频电感,变压器,电路保护元件和射频天线和无线充电线圈.我们广泛的产品线服务于商业,工业,消费者和选择的军事应用,并通过Abracon的全球分销网络提供.低频无源晶体,32.768K弯角插件晶振,AB26TRJ晶振

JLX-1

Abracon晶振,石英晶体,AB26TRJ晶振,是一款极其耐高温的8.3*2.7mm弯角插件型32.768K晶振,振荡时可承受的温度范围是-40℃~+85℃,保存温度在-55℃~125℃之间,达到SMD型石英晶振的普通型标准,在插件晶振里非常少,AB26TRJ晶振也因此受到广大客户群体的支持,被广泛应用在消费级电子数码产品身上.
石英晶振高精度晶片的抛光技术:贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值.从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作.使用先进的牛顿环及单色光的方法去检测晶片表面的状态.

JLX-2

RB-2

Abracon晶振	单位	AB15T晶振	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-55°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	1μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±20 × 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±30 × 10-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	12.5pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3 × 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

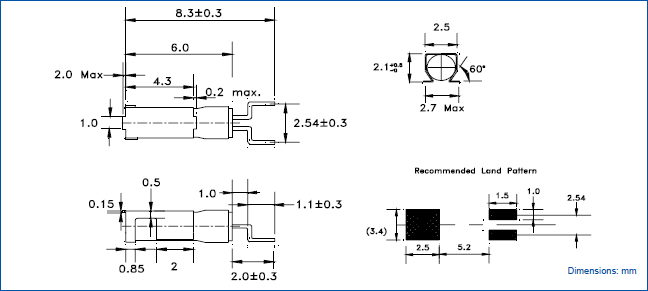

AB26TRJ 8.3-2.7

JLX-4

抗冲击
贴片晶振可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。低频无源晶体,32.768K弯角插件晶振,AB26TRJ晶振
辐射
暴露于辐射环境会导致石英晶体谐振器性能受到损害，因此应避免照射。
化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解进口晶振或包装材料的环境下使用或储藏这些产品。
粘合剂
请勿使用可能导致SMD晶振所用的封装材料，终端，组件，玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如，氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”，从而破坏密封质量，降低性能。）
卤化合物
请勿在卤素气体环境下使用进口晶振。即使少量的卤素气体，比如在空气中的氯气内或封装所用金属部件内，都可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。Abracon晶振,石英晶体,AB26TRJ晶振
静电
过高的静电可能会损坏无源晶振，请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候，请使用电焊枪和无高电压泄漏的测量电路，并进行接地操作。

JLX-5

RB-5

1、振荡电路
音叉水晶振动子是无源元件，因此受到电源电压、环境温度、电路的影响。
配置、电路常数和衬底布线模式等操作大致分为正常运行和
异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。
晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如
讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。Abracon晶振,石英晶体,AB26TRJ晶振
2。角色的分量与参考值
在振荡电路的设计中，必须认识到个体的作用。
组件.在表1中，以例如振荡电路为例来描述角色。
（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。
当反馈电阻（rf）未安装在振荡电路中时，如图所示
表1，即使在振荡功率作用下，谐振器也不会启动振荡。
电路。除非有适当值的电阻器连接，否则32.768K系列晶体振荡不会启动。

cptj1

晶体谐振腔的形式模式，但泛音振荡或基波。
振荡开始代替。在基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在
泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。
K?-?几十K。在音叉式谐振器的案例（kHz频段），需要连接一个电阻10米或更?。

cptj11

限制流入谐振器的电流，调节负电阻和励磁。
电平，防止谐振腔的反常振荡，抑制频率波动。
C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有
给定负载能力。
适当的控制电阻值（RD）取决于进口弯脚晶振的类型，频带和设备的价值。
电容器（C1，C2）。精确值是通过测量振荡电路的特性来确定的（包括
负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。
?几K?。音叉式谐振器（kHz频段）的参考值在100 K?几K?范围。低频无源晶体,32.768K弯角插件晶振,AB26TRJ晶振
安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和
振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。
