Abracon晶振,32.768K晶振,AB15T晶振

频率：32.768KHz

尺寸：5.0*1.5mm

32.768K时钟晶体插件型晶振表面音叉型晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.

订购热线：0755-27837162

Abracon-1

Abracon公司成立于1992年，总部位于德克萨斯州的斯派伍德，是全球领先的被动和机电同步、同步、电力、连通性和射频解决方案的制造商。公司已通过iso9001 - 2008认证，并在德克萨斯州、加利福尼亚州、中国、台湾、新加坡、苏格兰、以色列、匈牙利、英国、德国等地的德州和销售办事处获得设计和应用工程资源。
作为一个时钟晶体解决方案供应商，Abracon的广泛的产品线地址信号路径，数据路径和电源需求在最苛刻的应用。Abracon的新发布的IoT优化晶体系列专门设计用于解决越来越多的低功耗趋势，从而导致设计人员在整个行业中面临的跨导值下降。Abracon的Pierce分析仪系统（PAS）由我们的工程师设计，可帮助您为行业领先的设计做出正确的选择。32.768K音叉表晶,圆柱型插件晶体,AB15T晶振

JLX-1

Abracon晶振,32.768K晶振,AB15T晶振,与日本精工株式会社的一颗VT-150-F晶振是同款32.768KHz插件型晶体谐振器,是一种提供实时时钟信号的频率元件,与同类型的圆柱晶体相比,AB15T晶振拥有比较优异的耐热性,工作时温度范围在-20℃~+70℃之间,可应用于时钟钟表,A/V设备时钟源,移动通讯和测量仪器等产品身上.

安装方法:(1)由于特性恶化或石英晶振损坏,必须严格避免气缸式水晶机体的焊接.推荐使用橡胶胶粘剂(2)当需要用手弯曲导线时,请按照以下说明进行操作. - 用手指握住圆柱形晶体单元的主体.- 用镊子挑选,你打算弯曲. 身体情况下应该有超过1.5mm(3.0mm是可推荐的). - 用镊子弯曲导线90º,而不会强力拉动导线. 强力拉扯导线可能会导致玻璃密封中产生裂纹,从而导致部件故障.

JLX-2

RB-2

Abracon晶振	单位	AB15T晶振	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-40°C ～ +85°C	裸存
工作温度	T_use	-20°C ～ +70°C	标准温度
激励功率	DL	1μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±20 × 10^-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息, http://www.quartzcrystal.cn/
频率温度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	12.5pF	不同负载要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3 × 10^-6 / year Max.	+25°C,第一年

JLX-3

RB-3

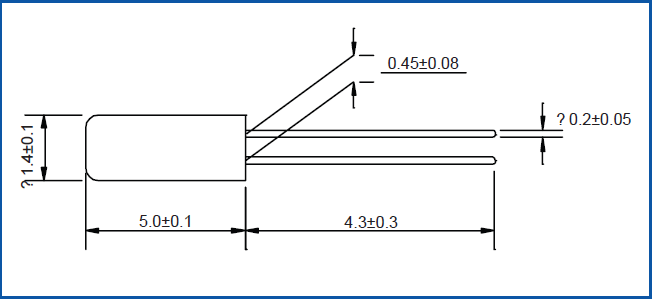

AB15T 5.1-1.5

JLX-4

其他
＜晶体谐振器＞
如果过大的激励电力对石英晶体谐振器外加电压，有可能导致特性老化或损坏，因此请在宣传册、规格书中规定的范围内使用。
让无源晶振振荡的电路宽裕度大致为负性阻抗值。本公司推荐此负性阻抗为谐振器串联电阻规格值的5倍以上，若是车载和安全设备，则推荐10倍以上。Abracon晶振,32.768K晶振,AB15T晶振
＜晶体振荡器＞
晶体振荡器的内部电路使用C-MOS。闭锁、静电对策请和一般的C-MOS IC一样考虑。
有些石英晶体振荡器没有和旁路电容器进行内部连接。使用时，请在Vdd-GND之间用0.01μF左右的高频特性较好的电容器（陶瓷片状电容器等）以最短距离连接。关于个别机型请确认宣传册、规格书。
＜晶体滤波器＞
注意电路板图形的配置，避免输入端子和输出端子靠得太近。
如果贴装晶体滤光片的电路板的杂散电容较大，为了消除该杂散电容，有时需要配置调谐电路。
如果过大的激励电力对谐振器外加电压，有可能导致特性老化或损坏，因此请在滤波器的输入电平在−10dBm以下的状态下使用。32.768K音叉表晶,圆柱型插件晶体,AB15T晶振
＜光学产品＞
由于制造过程中进行了灰尘等异物管理，因此包装开封以后，请在进行清洁度管理的环境中使用。

JLX-5

1、振荡电路
32.768KHZ石英晶振是无源元件，因此受到电源电压、环境温度、电路的影响。
配置、电路常数和衬底布线模式等操作大致分为正常运行和
异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。
晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如
讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。32.768K音叉表晶,圆柱型插件晶体,AB15T晶振
2。角色的分量与参考值
在振荡电路的设计中，必须认识到个体的作用。
组件.在表1中，以例如振荡电路为例来描述角色。
（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。
当反馈电阻（rf）未安装在振荡电路中时，如图所示
表1，即使在振荡功率作用下，谐振器也不会启动振荡。
电路。除非有适当值的电阻器连接，否则振荡不会启动。

cptj1

晶体谐振腔的形式模式，但泛音振荡或基波。
振荡开始代替。在基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在
泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。
K?-?几十K。在32.768K石英水晶振子的案例（kHz频段），需要连接一个电阻10米或更?。

cptj11

限制流入圆柱插件晶振的电流，调节负电阻和励磁。
电平，防止谐振腔的反常振荡，抑制频率波动。
C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有
给定负载能力。
适当的控制电阻值（RD）取决于谐振器的类型，频带和设备的价值。
电容器（C1，C2）。精确值是通过测量振荡电路的特性来确定的（包括
负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。
?几K?。音叉式谐振器（kHz频段）的参考值在100 K?几K?范围。
安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和
振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。Abracon晶振,32.768K晶振,AB15T晶振
