TXC晶振,贴片晶振,9Q晶振,无源SMD晶振

频率：30~60MHZ

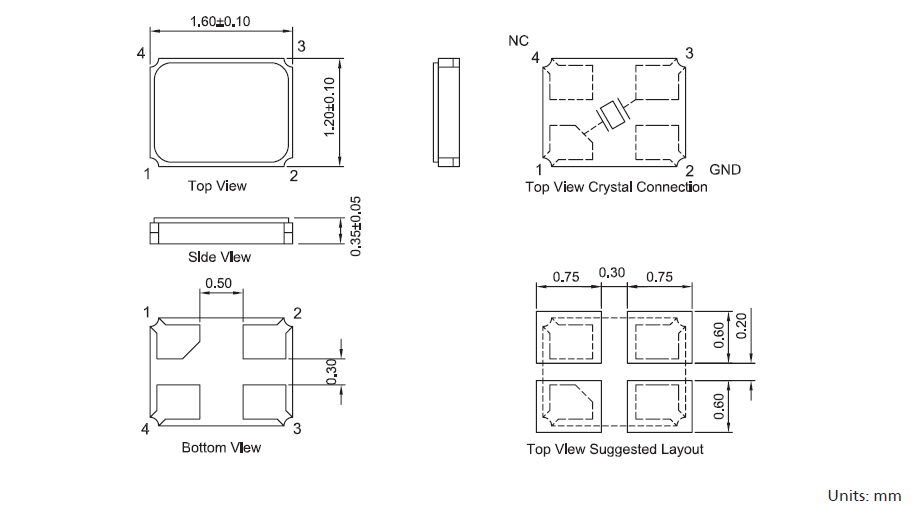

尺寸：1.6*1.2*0.35mm

小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

订购热线：0755-27837162

TXC晶振公司是一家领先的专业频率控制，温补晶振,石英晶体振荡器，石英晶体谐振器,石英晶体，石英晶振,有源晶振,压控振荡器等产品制造商致力于研究，设计，制造和销售双列直插封装（DIP）和表面贴装器件（SMD）石英晶体和振荡器产品。TXC晶振目前专业从事这些类别的产品：晶体（32.768kHz，基本兆赫，高精度的兆赫，汽车级）始终致力于石英晶体相关谐振器(Crystal)、振荡器(Oscillator) 32.768K钟表晶振,温补晶振,石英晶体振荡器等频率组件之研发、设计、生产与销售，并因应市场应用与需求，透过自主核心技术，成功开发出各式感测组件(Sensor)，产品可广泛使用于行动通讯、穿戴式装置、物联网、服务器储存设备、车用、电信、医疗…等市场。金属表面贴片谐振器,高频率台产1612四脚晶振,9Q晶振

台湾晶技为一专业之频率组件与感测组件供货商，自1983年成立以来，始终致力于石英晶体相关进口谐振器(Crystal)、振荡器(Oscillator) 等频率组件之研发、设计、生产与销售，并因应市场应用与需求，透过自主核心技术，成功开发出各式感测组件(Sensor)，产品可广泛使用于行动通讯、穿戴式装置、物联网、服务器储存设备、车用、电信、医疗…等市场。多年来，我们始终以提升客户价值为目标，是以无论在价格、质量、交期、服务等方面，均尽力尽心于超越客户的期待，并以能成为客户最佳的策略合作伙伴自我敦促。

TXC晶振,贴片晶振,9Q晶振,无源SMD晶振,小体积SMD时钟晶体谐振器,是贴片音叉晶体,千赫频率元件,应用于时钟模块,智能手机,全球定位系统,因产品本身体积小,SMD编带型,可应用于高性能自动贴片焊接,被广泛应用到各种小巧的便携式消费电子数码时间产品,环保性能符合ROHS/无铅标准.
晶振高精密点胶技术：石英晶振晶片胶点的位置、大小：位置准确度以及胶点大小一致性，通过图像识别及高精密度数字定位系统的运用、使石英晶振晶片的点胶的精度在±0.02mm之内。将被上银电极的晶片装在弹簧支架上，点上导电胶，并高温固化，通过弹簧即可引出电信号。3.4.1、点胶时应注意胶点的大小和位置。不宜过大或过小。（生产现场应该有很多照片）,3.4.2、导电胶应注意有效期、储存温度、开盖次数、充分搅拌、室温放置时间、烤胶最高温度、烤胶时间、升温速率、升温起始最高温度。3.5、微调：使用真空镀膜原理，微调石英晶体谐振器的频率达到规定要求（标称值/目标值）。也有离子刻蚀法进行微调。3.5.1、注意：微调时应注意微调偏位、微调量过大（主要是被银频率影响）、微调 MASK 的选用。金属表面贴片谐振器,高频率台产1612四脚晶振,9Q晶振

金属表面贴片谐振器,高频率台产1612四脚晶振,9Q晶振

TXC晶振	单位	9Q晶振	石英晶振基本条件
标准频率	f_nom	30~60MHZ	标准频率
储存温度	T_stg	-40°C~+85°C	裸存
工作温度	T_use	-30°C~+85°C	标准温度
激励功率	DL	50~200μW Max.	推荐:50~200μW
频率公差	f_— l	±10~±20×10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	(±10~±20)×10-6/-20°C~+70°C	超出标准的规格请联系我们.
负载电容	CL	8pF,10pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-20°C~ +70°C, DL = 50μW
频率老化	f_age	±3×10-6/ year Max.	+25°C,第一年

金属表面贴片谐振器,高频率台产1612四脚晶振,9Q晶振

耐焊性：将无源晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。TXC晶振,贴片晶振,9Q晶振,无源SMD晶振
陶瓷包装晶振与SON产品:在焊接陶瓷封装晶振和SON产品 (陶瓷包装是指晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂（开裂）。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。
陶瓷包装石英晶振:在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装石英晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。（2）陶瓷封装贴片晶振:在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装贴片晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。金属表面贴片谐振器,高频率台产1612四脚晶振,9Q晶振

金属表面贴片谐振器,高频率台产1612四脚晶振,9Q晶振

振荡电路的检查方法:振荡频率测量:必须尽可能地测量安装在电路上的1612贴片晶振谐振器的振荡频率的真实值，使用正确的方法。在振荡频率的测量中，通常使用探头和频率计数器。然而,我们的目标是通过限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。TXC晶振,贴片晶振,9Q晶振,无源SMD晶振
接触振荡电路:探针不影响图2，因为缓冲器的输出是通过1612MHZ石英晶振输入振荡电路的输出来测量的。逆变器进入下一阶段。探针不影响图3，因为在金属面贴片晶振IC上测量缓冲器输出（1/1、1/2等）。图4示出了来自ic的无缓冲器输出接收的情况，由此通过小尺寸测量来最小化探针的效果。输出点之间的电容（3 pF以下XTAL终端IC）和探针。然而，应该注意到，使用这种方法输出波形较小，测量不能依赖于即使示波器能检查振荡波形，频率计数器的灵敏度也可以。在这种情况下，使用放大器来测量。

金属表面贴片谐振器,高频率台产1612四脚晶振,9Q晶振

适当的控制电阻值（RD）取决于谐振器的类型，1612进口贴片晶振频带和设备的价值。电容器（C1，C2）。精确值是通过测量振荡电路的特性来确定的（包括负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。?几K?。音叉式谐振器（kHz频段）的参考值在100 K?几K?范围。安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。
