TXC晶振,贴片晶振,9HT11晶振,台湾石英晶振

频率：32.768KHZ

尺寸：2.0*1.2*0.6

贴片表晶32.768K系列具有超小型,薄型,质地轻的表面贴片音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.

订购热线：0755-27837162

经过三十年的努力，TXC晶振总公司而外，另设有如下之生产据点：总公司：台北市北投区中央南路二段16号4楼,平镇厂：桃园市平镇区平镇工业区工业六路4号,宁波厂：宁波市北仑区黄山西路189号,重庆厂：重庆市九龙坡区凤笙路22号,经营理念：企业的核心价值在于所宣达之经营理念以及相随之企业愿景及使命，是以企业为求永续之发展，无不用心于长远架构之建立，以及核心价值之建构之上。台湾晶技有鉴于企业核心价值对于长期发展之急迫性以及重要性，是以随企业之渐次发展，将公司之愿景宣言、使命宣言.
台湾晶技TXC晶振为一专业之频率组件与感测组件供货商，自1983年成立以来，始终致力于石英晶体谐振器(Crystal)、振荡器(Oscillator) 32.768K钟表晶振,温补晶振,石英晶体振荡器等频率组件之研发、设计、生产与销售，并因应市场应用与需求，透过自主核心技术，成功开发出各式感测组件(Sensor)，产品可广泛使用于行动通讯、穿戴式装置、物联网、服务器储存设备、车用、电信、医疗…等市场。2012金属两脚晶振,32.768K时钟贴片晶振,9H T11晶振 JLX-1

TXC晶振,贴片晶振,9H T11晶振,台湾石英晶振,贴片石英晶体谐振器，又简称为排带包装，这是这产品采用排带盘式包装，使产品在焊接时能采用SMT自动贴片机高速的焊接，大大节约人工，提高工作效率。32.768KHz千赫子时钟晶体，其本身主要应用在时钟控制产品，或者是控制模块，主要给时钟芯片提供一个基准信号，其主要各项功能还得看应用何种产品。本产品具有小型,薄型,轻型的贴片晶振表面型音叉32.768K晶体,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性。
石英晶振高精度晶片的抛光技术：贴片晶振是目前晶片研磨技术中表面处理技术的最高技术，最终使晶振晶片表面更光洁，平行度及平面度更好，降低谐振电阻，提高Q值。从而达到一般研磨所达不到的产品性能，使石英晶振的等效电阻等更接近理论值，使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。2012金属两脚晶振,32.768K时钟贴片晶振,9H T11晶振 JLX-2

RB-2

TXC晶振	单位	9H T11晶振	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-55°C~+125°C	裸存
工作温度	T_use	-40°C~+85°C	标准温度
激励功率	DL	0.5μW Max.	推荐:1μW~50μW
频率公差	f_— l	±30×10^-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息, http://www.quartzcrystal.cn/
频率温度特征	f_tem	±30×10^-6/-20°C~+70°C	超出标准的规格请联系我们.
负载电容	CL	9,12pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-20°C~ +70°C, DL = 50μW
频率老化	f_age	±3×10^-6/ year Max.	+25°C,第一年

JLX-3

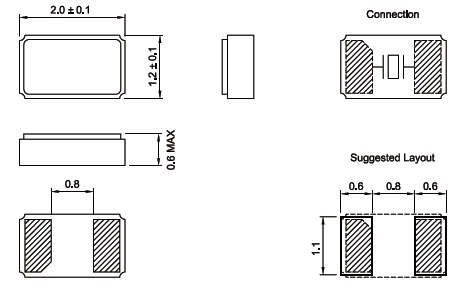

9H T11 2012

JLX-4

RB-4

这些晶振知识介绍是指，晶振在产品上线之后发生不良品或者没反应的情况下，自检办法。石英晶振如果在电路上的功能不规则或根本无法全部晶振找出得到了应用操作，请使用以下的清单找出可能存在的问题。请按照确定的因素和可能的解决方案的说明。我们从晶振使用输出无信号开始寻找相关问题。你可以先把晶体卸载下来并测试晶振的频率和负载电容，看看他们是否能振动，也可以使用专业的石英晶体测试仪器来检测。如果你没法检测你也可以将不良品发送给我公司，我们检测分析之后告诉你结果。 TXC晶振,贴片晶振,9H T11晶振,台湾石英晶振
石英贴片晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。
陶瓷包装晶振与SON产品:在焊接陶瓷封装晶振和SON产品 (陶瓷包装是指无源石英晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂（开裂）。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。2012金属两脚晶振,32.768K时钟贴片晶振,9H T11晶振

JLX-5

RB-5

测试条件:(1)电源电压:超过 150µs，直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2):其他输入电容低于 15 pF,5倍频率范围或更多测量32.768K世界级小型贴片晶振频率。铅探头应尽可能短。测量频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线。） TXC晶振,贴片晶振,9H T11晶振,台湾石英晶振

scbx_2

负载电容:如果振荡电路中负载电容的不同，可能导致32.768K贴片晶振振荡频率与设计频率之间产生偏差，如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / （CG+CD） + CS。其中CS表示电路的杂散电容。

sjzrhl_3

1.振荡电路:2012贴片晶振是无源元件，因此受到电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。
2.角色的分量与参考值:在振荡电路的设计中，必须认识到个体的作用。组件.在表1中，以例如振荡电路为例来描述角色。（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。当反馈电阻（rf）未安装在振荡电路中时，如图所示表1，即使在2012mm两脚贴片晶振振荡功率作用下，谐振器也不会启动振荡。电路。除非有适当值的电阻器连接，否则振荡不会启动。
