TXC晶振,进口晶振,8Y晶振

频率：16.000MHz~54.000MHz

尺寸：2.0*1.6*0.5mm

贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器（偏差大）和普通的石英晶体谐振器（偏差小）的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.

订购热线：0755-27837162

晶振技术参数点击下载

台湾晶技晶振可广泛使用于行动通讯,智能可穿戴装置,智能家居控制系统,服务器存储设备,智能车载,电信,智能医疗电子等领域,自成立以来始终以提升客户价格为目标,是以无论在价格,质量,交期和服务方面,力求做到尽心尽力让客户满意.8Y晶体,超小型四脚2016贴片晶振,无源进口石英晶振

jlx-1

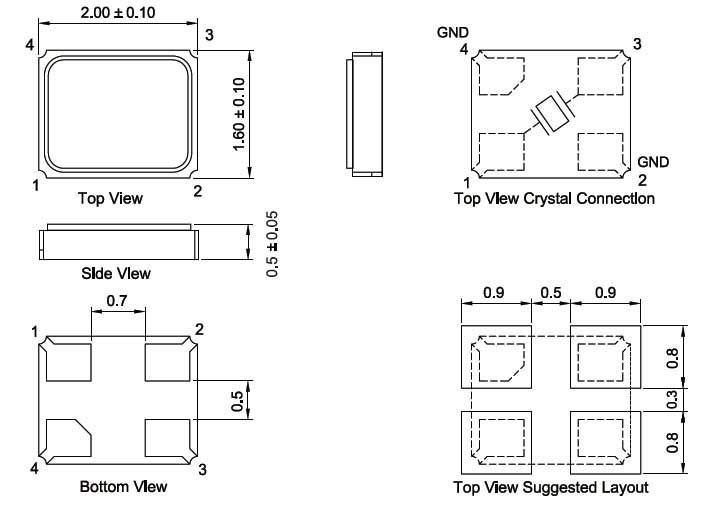

TXC晶振,进口晶振,8Y晶振,属于世界级小型SMD晶体,2.0*1.6mm的小体积是这款石英晶振的亮点之一,8Y晶振的厚度仅仅只有0.5mm高,应用在任何智能科技产品上都可以大大的节省电路板空间,为广大用户群体带来更大的商机.

jlx-2

TXC晶振	符号	8Y晶振	TXC晶振基本信息对照表
Crystal标准频率	f_nom	16.000MHz~54.000MHz
储存温度	T_stg	-40°C — +85°C	裸存
工作温度	T_use	-10°C — +70°C	TXC晶振特定的温度
激励功率	DL	0.5μW (1.0μW Max.)	如你有最大激励功率为1.0μW需求,请联系我们金洛电子
精度	f_— l	±10ppm、±20ppm	如有需要更高的精度可以特定.
拐点温度	Ti	+25°C ±5°C
负载电容	CL	8pF, 10pF, 12pF	可按客户需求指定
串联电阻（ESR）	R1	70kΩ Max.	70kΩ — 45kΩ
频率老化	f_age	±3 ×10-6 / year Max.	+25°C,第一年

jlx-3

8Y 2016M

jlx-4

操作
请勿用镊子或任何坚硬的工具，夹具直接接触无源晶振8Y的表面。
使用环境（温度和湿度）
请在规定的温度范围内使用产品。这个温度涉及本体的和季节变化的温度。在高湿环境下，会由于凝露引起故障。请避免凝露的产生。TXC晶振,进口晶振,8Y晶振
激励功率
在晶体单元上施加过多驱动力，会导致2016mm进口贴片晶振特性受到损害或破坏。电路设计必须能够维持适当的激励功率（请参阅“激励功率”章节内容）。
负极电阻
除非振荡回路中分配足够多的负极电阻，否则振荡或振荡启动时间可能会增加（请参阅“关于振荡”章节内容）。
负载电容
振荡电路中负载电容的不同，可能导致2016金属面晶振振荡频率与设计频率之间产生偏差。试图通过强力调整，可能只会导致不正常的振荡。在使用之前，请指明该振动电路的负载电容（请参阅“负载电容”章节内容）。8Y晶体,超小型四脚2016贴片晶振,无源进口石英晶振

jlx-5

输出波形与测试电路
1.时序表

2.测试条件
(1)电源电压
超过 150µs，直到电压级别从 0 %达到 90 % 。TXC晶振,进口晶振,8Y晶振
电源电压阻抗低于电阻 2Ω。
(2)其他
输入电容低于 15 pF
5倍频率范围或更多测量频率。
铅探头应尽可能短。
测量频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。8Y晶体,超小型四脚2016贴片晶振,无源进口石英晶振
(3)其他
CL包含探头电容。
应使用带有小的内部阻抗的电表。
使用微型插槽，以观察波形。
（请勿使用该探头的长接地线。）
