IDT晶振,差分输出晶振,8N4S270晶振

频率：15.476MHz~1300.000MHz

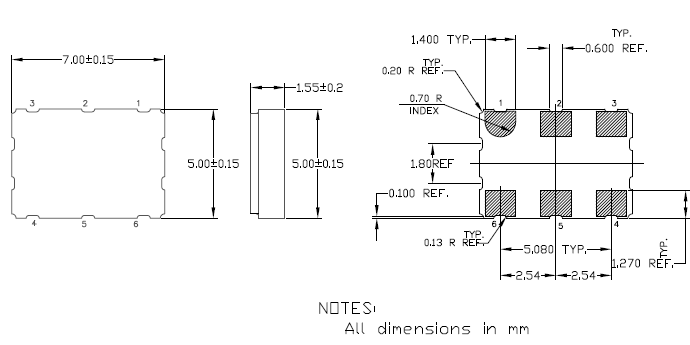

尺寸：7.0*5.0*1.5mm

工厂可编程时钟输出频率从15.476MHz到866.67MHz,从975MHz到1,300MHz•频率编程分辨率为218Hz和更好•一个2.5V，3.3V LVDS时钟输出•输出使能控制(正极性).

订购热线：0755-27837162

IDT-1

IDT以其智能传感器和行业领先的时间组合来处理汽车应用。IDT在德国的全资子公司- IDT欧洲有限公司(前身为ZMD AG)运营其卓越的汽车中心。IDT是为4G、5G和云计算等无线基础设施应用而设计的高性能的领先创新者。解决方案包括行业领先的射频信号链产品,串行RapidIO®,和先进的时机。
IDT积极提高贴片晶振产品和包装，以产生最快、最可靠的设备。然而，由于产品性能往往受到其实现的影响，因此建议仔细考虑影响设备运行温度的因素，以达到最好的效果。IDT的集成电路用于世界各地的通信、计算和消费行业。IDT总部位于加州圣何塞市，在世界各地都设有设计、运营和销售设施。LVDS输出晶体振荡器,7.0*5.0mm进口差分晶振,8N4S270晶振
JLX-1

IDT-2

IDT晶振,差分输出晶振,8N4S270晶振.是具有非常灵活的频率编程功能的出厂频率可编程晶体振荡器。该器件采用IDT的第四代FemtoClock®NG技术，以实现高时钟频率和低相位噪声性能。该器件采用2.5V或3.3V电源供电，采用小型，无铅（RoHS 6）6引脚陶瓷5mm x 7mm x 1.55mm封装封装。
该器件可以在工厂编程为15.476MHz至866.67MHz和975MHz至1,300MHz的范围内，并且支持非常高的218Hz或更高的频率精度。扩展的温度范围支持无线基础设施，电信和网络终端设备要求。
JLX-2

IDT晶振	标示	8N4S270晶振	晶振基本信息对照表
标准范围	f0	15.476MHz～1300.000MHz
電源電圧	Vcc	＋2.5V、＋2.8V、＋3.3V
输出电流	Icc	3.5 mA max.	Vcc=3.3V
频率负载	L_CMOS	15pF	CMOS 出力
标准频率偏差	f_tol	±10×10-6 max.	初期偏差、周波数温度特性、電源、負荷変動特性、経時変化(1年、＋25℃時)
输出电压	V	VOH:Vcc×90% min.VOL:Vcc×10% max.
对称	SYM	40%～60%	50% Vcc
标准时间	tr/tf	12 ns max.(1.8～80MHz)	10%Vcc～90%、L_CMOS=15pF

JLX-3

RB-3

8N4S270 7050 LVDS

JLX-4

RB-4

操作
请勿用镊子或任何坚硬的工具，夹具直接接触IC的表面。IDT晶振,差分输出晶振,8N4S270晶振
使用环境（温度和湿度）
请在规定的温度范围内使用差分晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下，会由于凝露引起故障。请避免凝露的产生。
晶体单元/谐振器
激励功率
在晶体单元上施加过多驱动力，会导致LVDS晶振特性受到损害或破坏。电路设计必须能够维持适当的激励功率（请参阅“激励功率”章节内容）。
负极电阻
除非振荡回路中分配足够多的负极电阻，否则振荡或振荡启动时间可能会增加（请参阅“关于振荡”章节内容）。LVDS输出晶体振荡器,7.0*5.0mm进口差分晶振,8N4S270晶振
负载电容
振荡电路中负载电容的不同，可能差分晶体振荡器导致振荡频率与设计频率之间产生偏差。试图通过强力调整，可能只会导致不正常的振荡。在使用之前，请指明该振动电路的负载电容（请参阅“负载电容”章节内容）。
