IDT晶振,有源晶振,8N4DV85晶振

频率：15.476MHz~1300.000MHz

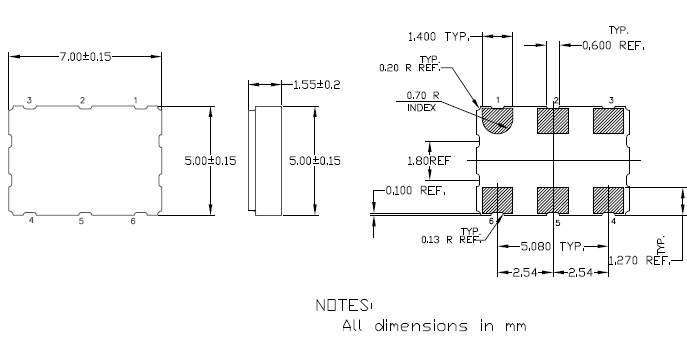

尺寸：7.0*5.0*1.55mm

压控晶振（VCXO）压控石英晶体振荡器基本解决方案,PECL输出,输出频率60 MHz到200 MHz之间,出色的低相位噪声和抖动,三态功能,应用：SDH/ SONET,以太网,基站,笔记本晶振应用,符合RoHS/无铅.

订购热线：0755-27837162

IDT-1

IDT为高性能的网络通信应用提供了广泛的解决方案。IDT提供高效DDR3和DDR4 LRDIMM内存接口解决方案,串行RapidIO®,PCI Express®开关和桥梁,信号完整性的产品,世界级的时机、高性能计算、高效电源管理解决方案和基于云计算的企业服务器应用程序。可编程VCXO振荡器,六脚金属壳封装有源晶振,8N4DV85晶振
IDT开发了与数字系统相结合的半导体解决方案，例如处理器和内存，彼此之间，以及物理世界。在IDT，我们认为作为一个行业领导者，我们在解决我们星球上一些最伟大的社会和环境挑战方面发挥了关键作用。IDT晶振致力于通过网站运营和产品开发，持续改进作为一个全球性的组织。

JLX-1

IDT晶振,有源晶振,8N4DV85晶振.是具有非常灵活的频率和拉范围编程能力的LVDS双频可编程VCXO。该器件采用IDT的第四代FemtoClock®NG技术，以实现高时钟频率和低相位噪声性能。该器件接受2.5V或3.3V电源，并封装在小型无铅（RoHS 6）6引脚陶瓷5mm x 7mm x 1.55mm封装中。器件可以工厂编程为任何两个频率范围内的15.476MHz到866.67MHz，从975MHz到1300MHz到非常高的频率精度为218Hz或更好。
带有压控功能的压控晶振为（VCXO），即通过调节控制电压改变输出频率。牵引范围为变化频率(增大或减少)与中心频率的比值。此值一般用ppm表示。通常牵引范围大约为100 - 200ppm，取决于VCXO压控晶振的结构和所选择的晶体。
JLX-2

RB-2

IDT晶振	标示	8N4DV85晶振	晶振基本信息对照表
标准范围	f0	15.476MHz～1300MHz
電源電圧	Vcc	＋2.5V、＋2.8V、＋3.3V
输出电流	Icc	3.5 mA max.	Vcc=3.3V
频率负载	L_CMOS	15pF	CMOS 出力
标准频率偏差	f_tol	±10×10-6 max.	初期偏差、周波数温度特性、電源、負荷変動特性、経時変化(1年、＋25℃時)
输出电压	V	VOH:Vcc×90% min.VOL:Vcc×10% max.
对称	SYM	40%～60%	50% Vcc
标准时间	tr/tf	12 ns max.(1.8～80MHz)	10%Vcc～90%、L_CMOS=15pF

JLX-3

RB-3

8N4DV85 7050 VCXO LVDS

JLX-4

RB-4

清洗
关于一般清洗液的使用以及超声波清洗没有问题，但这仅仅是对单个石英晶体振荡器产品进行试验所得的结果，因此请根据实际使用状态进行确认。
由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近，容易受到共振破坏，因此请尽可能避免超声波清洗。IDT晶振,有源晶振,8N4DV85晶振
若要进行超声波清洗，必须事先根据实际使用状态进行确认。
撞击
虽然压控晶体振荡器产品在设计阶段已经考虑到其耐撞击性，但如果掉到地板上或者受到过度的撞击，以防万一还是要检查特性后再使用。
装载
＜SMD产品＞
SMD晶振产品支持自动贴装，但还是请预先基于所使用的搭载机实施搭载测试，确认其对特性没有影响。在切断工序等会导致基板发生翘曲的工序中，请注意避免翘曲影响到产品的特性以及软焊。基于超声波焊接的贴装以及加工会使得贴片晶体产品（谐振器、振荡器、滤波器）内部传播过大的振动，有可能导致特性老化以及引起不振荡，因此不推荐使用。可编程VCXO振荡器,六脚金属壳封装有源晶振,8N4DV85晶振
＜引线类型产品＞
当引线弯折、成型以及贴装到印制电路板时，请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕，从而引起性能劣化。

JLX-5

RB-5

1、振荡电路
六脚VCXO振荡器是有源元件，因此不会受到电源电压、环境温度、电路的影响。
配置、电路常数和衬底布线模式等操作大致分为正常运行和
异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。
晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如
讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。IDT晶振,有源晶振,8N4DV85晶振
2。角色的分量与参考值
在振荡电路的设计中，必须认识到个体的作用。
组件.在表1中，以例如振荡电路为例来描述角色。
（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。
当反馈电阻（rf）未安装在振荡电路中时，如图所示
表1，即使不在振荡功率作用下，电压控制晶振也不会启动振荡。
电路。除非有适当值的电阻器连接，否则振荡不会启动。

cptj1

晶体谐振腔的形式模式，但泛音振荡或基波。
振荡开始代替。在基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在
泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。
K?-?几十K。在音叉式谐振器的案例（kHz频段），需要连接一个电阻10米或更?。

限制流入谐振器的电流，调节负电阻和励磁。
电平，防止谐振腔的反常振荡，抑制频率波动。
C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有
给定负载能力。
适当的控制电阻值（RD）取决于谐振器的类型，频带和设备的价值。
电容器（C1，C2）。精确值是通过测量振荡电路的特性来确定的（包括
负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。
音叉式谐振器（kHz频段）的参考值在100 K范围。可编程VCXO振荡器,六脚金属壳封装有源晶振,8N4DV85晶振
安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和
振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。
