IDT晶振,差分晶振,8N3D085晶振

频率：15.476MHz~866.670MHz

尺寸：7.0*5.0*1.55mm

IDT8N3D085是具有非常灵活的频率编程功能的LVPECL双频可编程晶体振荡器,该器件采用IDT的第四代FemtoClock®NG技术,以实现高时钟频率和低相位噪声性能.

订购热线：0755-27837162

IDT-1

IDT提供高效DDR3和DDR4 LRDIMM内存接口解决方案,串行RapidIO®,PCI Express®开关和桥梁,信号完整性的产品,世界级的时机、高性能计算、高效电源管理解决方案和基于云计算的企业服务器应用程序。IDT晶振积极提高产品和包装，以产生最快、最可靠的设备。然而，由于产品性能往往受到其实现的影响，因此建议仔细考虑影响设备运行温度的因素，以达到最好的效果。
IDT开发了与数字系统相结合的半导体解决方案，例如处理器和内存，彼此之间，以及物理世界。在IDT，我们认为作为一个行业领导者，我们在解决我们星球上一些最伟大的社会和环境挑战方面发挥了关键作用。IDT致力于通过网站运营和产品开发，持续改进作为一个全球性的组织。LVPECL差分输出晶振,可编程石英振荡子,8N3D085晶振
JLX-1

IDT-2

IDT晶振,差分晶振,8N3D085晶振.具有非常灵活的频率编程功能的LVPECL双频可编程晶体振荡器。该器件采用IDT的第四代FemtoClock®NG技术，以实现高时钟频率和低相位噪声性能。该器件接受2.5V或3.3V电源，并封装在小型无铅（RoHS 6）6引脚陶瓷5mm x 7mm x 1.55mm封装中。
采用锁相环合成器产生输出频率的石英晶体振荡器比采用非锁相环技术的石英晶体振荡器一般呈现较差的相位噪声性能。但相对的，拥有好的相位噪声和抖动的同时振荡器的设计复杂，体积大，频率低，造价高。
JLX-2

IDT晶振	标示	8N3D085晶振	晶振基本信息对照表
标准范围	f0	15.476MHz～866.670MHz
電源電圧	Vcc	＋2.5V、＋2.8V、＋3.3V
输出电流	Icc	3.5 mA max.	Vcc=3.3V
频率负载	L_CMOS	15pF	CMOS 出力
标准频率偏差	f_tol	±25、±50、±100×10-6 max.	初期偏差、周波数温度特性、電源、負荷変動特性、経時変化(1年、＋25℃時)
输出电压	V	VOH:Vcc×90% min.VOL:Vcc×10% max.
对称	SYM	40%～60%	50% Vcc
标准时间	tr/tf	12 ns max.(1.8～80MHz)	10%Vcc～90%、L_CMOS=15pF

JLX-3

RB-3

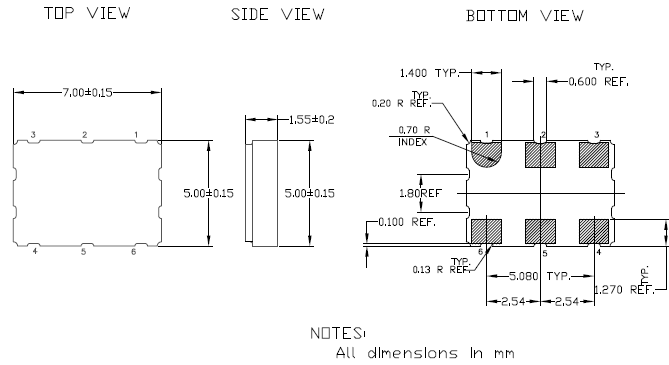

8N3D085 7050 LVPECL

JLX-4

噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音，可能会导致可编程硅晶体差分晶振引发功能失常或击穿的闭门或杂散现象。IDT晶振,差分晶振,8N3D085晶振
电源线路
电源的线路阻抗应尽可能低。
输出负载
建议将输出负载安装在尽可能靠近六脚差分晶体振荡器的地方（在20 mm范围之间）。
未用输入终端的处理
未用针脚可能会引起噪声响应，从而导致非正常工作。同时，当P通道和N通道都处于打开时，电源功率消耗也会增加；因此，请将未用输入终端连接到VCC 或GND。
热影响
重复的温度巨大变化可能会降低受损害的有源晶振的产品特性，并导致塑料封装里的线路击穿。必须避免这种情况。
安装方向
进口晶体振荡器的不正确安装会导致故障以及崩溃，因此安装时，请检查安装方向是否正确。
通电
不建议从中间电位和/或极快速通电，否则会导致有源晶体无法产生振荡和/或非正常工作。LVPECL差分输出晶振,可编程石英振荡子,8N3D085晶振

JLX-5

RB-5

振荡电路的检查方法
振荡频率测量
必须尽可能地测量安装在电路上的谐振器的振荡频率的真实值，
使用正确的方法。在振荡频率的测量中，通常使用探头和频率计数器。然而,
我们的目标是通过限制测量工具对振荡电路本身的影响来测量。LVPECL差分输出晶振,可编程石英振荡子,8N3D085晶振
有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最
精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。
接触振荡电路。
探针不影响图2，因为缓冲器的输出是通过输入振荡电路的输出来测量的。
逆变器进入下一阶段。
探针不影响图3，因为在IC上测量缓冲器输出（1/1、1/2等）。
图4示出了来自ic的无缓冲器输出接收的情况，由此通过小尺寸测量来最小化探针的效果。
输出点之间的电容（3 pF以下XTAL终端IC）和探针。
然而，应该注意到，使用这种方法输出波形较小，测量不能依赖于
即使示波器能检查振荡波形，频率计数器的灵敏度也可以。在这种情况下，使用放大器来测量。IDT晶振,差分晶振,8N3D085晶振
