TXC晶振,有源晶振,8N晶振,8N04020001晶振

频率：4~54MHZ

尺寸：2.0*1.6mm

贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,卫星系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-EXPress的SDH / SONET发射基站等领域.符合RoHS/无铅.

订购热线：0755-27837162

TXC晶振,有源晶振,8N晶振,8N04020001晶振,有源晶振高频振荡器使用IC与晶片设计匹配技术：有源晶振是高频振荡器研发及生产过程必须要解决的技术难题。在设计过程中除了要考虑石英晶体谐振器具有的电性外，还有石英晶体振荡器的电极设计等其它的特殊性，必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数。

小型贴片振荡器,体积的变小也使产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,贴片高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围：1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和各式IT产品的晶振应用,三态功能,PC和LCDM等数码领域,符合RoHS/无铅.

TXC晶振公司是一家领先的专业频率控制，温补晶振,石英晶体振荡器，石英晶体谐振器,石英晶体，石英晶振,有源晶振,压控振荡器等产品制造商致力于研究，设计，制造和销售双列直插封装（DIP）和表面贴装器件（SMD）石英晶体和振荡器产品。经过三十年的努力，台湾晶技总公司而外，另设有如下之生产据点：总公司：台北市北投区中央南路二段16号4楼,平镇厂：桃园市平镇区平镇工业区工业六路4号,宁波厂：宁波市北仑区黄山西路189号,重庆厂：重庆市九龙坡区凤笙路22号.

TXC晶振目前专业从事这些类别的产品：晶体（32.768kHz，基本兆赫，高精度的兆赫，汽车级）愿景宣言：矢志提供信息、通讯、光电、汽车产业频率控制组所需之各项应用产品，并于2015年达成两百亿之营业目标，同时成为全球进口晶振产业经营绩效最好公司之一以及石英产业的前三大。

TXC晶振规格	8N晶振
驱动输出	CMOS
常用频率	4~54MHZ
工作电压	+3.3V（代表値）電源電圧は+1.7V～+3.3V範囲の任意の電圧で動作可能
静态电流	（工作时）+1.2 mA max. (F≦15MHz) +1.4 mA max. (15＜F≦26MHｚ） +1.6 mA max. (F＞26MHz)（スタンバイ時）+1μA以下
TCXO输出电压	0.8Vp-p min.
TCXO输出负载	（10kΩ//10pF) ±10％
常规温度偏差	±20/30/50×10-6 (After 2 reflows)
频率温度偏差	±30×10-6/-40℃～+85℃
频率温度偏差	±50×10-6/-55℃～+125℃（オプション）

台产TXC有源石英进口晶振型号列表：

Series型号	Part Status	Type 类型	Frequency 频率	Frequency Stability频率稳定度	Operating Temperature 工作温度	Current - Supply (Max)	Ratings	Mounting Type安装类型	Package / Case包装/封装	Size / Dimension 尺寸	Height - Seated (Max)高度
8N	Active	XO (Standard)	4.096MHz	±25ppm	-40°C ~ 85°C	-	-	Surface Mount	4-SMD, No Lead	0.079" L x 0.063" W (2.00mm x 1.60mm)	0.033" (0.83mm)
8N	Active	XO (Standard)	24MHz	±25ppm	-40°C ~ 85°C	-	-	Surface Mount	4-SMD, No Lead	0.079" L x 0.063" W (2.00mm x 1.60mm)	0.033" (0.83mm)
8N	Active	XO (Standard)	26MHz	±50ppm	-20°C ~ 85°C	-	-	Surface Mount	4-SMD, No Lead	0.079" L x 0.063" W (2.00mm x 1.60mm)	0.033" (0.83mm)
8N	Active	XO (Standard)	26MHz	±20ppm	-20°C ~ 85°C	-	-	Surface Mount	4-SMD, No Lead	0.079" L x 0.063" W (2.00mm x 1.60mm)	0.033" (0.83mm)
8W	Active	XO (Standard)	62.5MHz	±70ppm	0°C ~ 70°C	-	-	Surface Mount	4-SMD, No Lead	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.035" (0.90mm)
7X	Active	XO (Standard)	49.152MHz	±50ppm	-40°C ~ 85°C	-	-	Surface Mount	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.040" (1.02mm)
7X	Discontinued at Digi-Key	XO (Standard)	49.152MHz	±50ppm	-40°C ~ 85°C	-	-	Surface Mount	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.040" (1.02mm)

台产TXC有源石英进口晶振编码列表：

Manufacturer Part Number原厂代码

Manufacturer品牌

Series型号

Part Status

Type 类型

Frequency 频率

Frequency Stability频率稳定度

Operating Temperature 工作温度

Current - Supply (Max)

Ratings

Mounting Type安装类型

Package / Case包装/封装

Size / Dimension 尺寸

Height - Seated (Max)高度

8N04020001

TXC CORPORATION

Active

XO (Standard)

4.096MHz

±25ppm

-40°C ~ 85°C

Surface Mount

4-SMD, No Lead

0.079" L x 0.063" W (2.00mm x 1.60mm)

0.033" (0.83mm)

8N24020001

TXC CORPORATION

Active

XO (Standard)

24MHz

±25ppm

-40°C ~ 85°C

Surface Mount

4-SMD, No Lead

0.079" L x 0.063" W (2.00mm x 1.60mm)

0.033" (0.83mm)

8N26070002

TXC CORPORATION

Active

XO (Standard)

26MHz

±50ppm

-20°C ~ 85°C

Surface Mount

4-SMD, No Lead

0.079" L x 0.063" W (2.00mm x 1.60mm)

0.033" (0.83mm)

8N26070003

TXC CORPORATION

Active

XO (Standard)

26MHz

±20ppm

-20°C ~ 85°C

Surface Mount

4-SMD, No Lead

0.079" L x 0.063" W (2.00mm x 1.60mm)

0.033" (0.83mm)

8W62570002

TXC CORPORATION

Active

XO (Standard)

62.5MHz

±70ppm

0°C ~ 70°C

Surface Mount

4-SMD, No Lead

0.098" L x 0.079" W (2.50mm x 2.00mm)

0.035" (0.90mm)

7X49172001

TXC CORPORATION

Active

XO (Standard)

49.152MHz

±50ppm

-40°C ~ 85°C

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.040" (1.02mm)

7X49172001

TXC CORPORATION

Discontinued at Digi-Key

XO (Standard)

49.152MHz

±50ppm

-40°C ~ 85°C

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.040" (1.02mm)

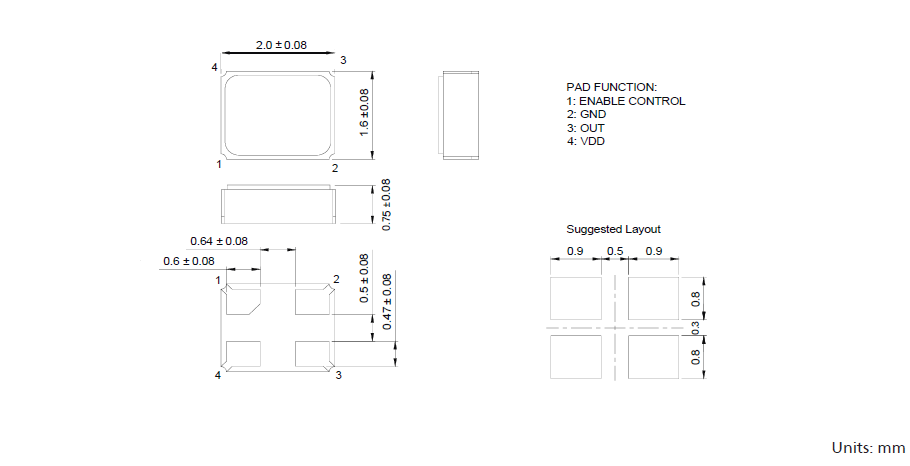

TXC_8N_20_16 CMOS

机械振动的影响:当金属面晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。 TXC晶振,有源晶振,8N晶振,8N04020001晶振

晶振产品使用每种产品时,请在进口石英晶振规格说明或产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。

晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了贴片晶振的品质和可靠性,必须在适当的条件下存储,安装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。

驱动能力:驱动能力说明振荡晶体单元所需电功率，其计算公式如下：驱动能力 (P) = i2?Re其中i表示经过晶体单元的电流，Re表示晶体单元的有效电阻，而且 Re=R1（1+Co/CL）.TXC晶振,有源晶振,8N晶振,8N04020001晶振

20181212163938

振荡补偿:除非在耐高温晶体振荡器振荡电路中提供足够的负极电阻，否则会增加振荡启动时间，或不发生振荡。为避免该情况发生，请在电路设计时提供足够的负极电阻。

20181212163930

振荡电路:晶体谐振器是无源元件，因此受到台湾进口晶振电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。

角色的分量与参考值:在四脚贴片晶振振荡电路的设计中，必须认识到个体的作用。组件.在表1中，以例如振荡电路为例来描述角色。（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。当反馈电阻（rf）未安装在振荡电路中时，如图所示表1，即使在振荡功率作用下，谐振器也不会启动振荡。电路。除非有适当值的电阻器连接，否则振荡不会启动.
