TXC晶振,32.768K有源晶振,7XZ晶振,7XZ-32.768KDA-T晶振

频率：32.768KHZ

尺寸：3.2*2.5mm

超小型表面贴片型贴片晶振,较适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.低频晶振可从32.768KHZ起对应,小型,超薄型具备强防焊裂性,石英晶体在恶劣严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊盘以及高温回流温度曲线要求,符合AEC-Q200标准.

订购热线：0755-27837162

TXC晶振,32.768K有源晶振,7XZ晶振,7XZ-32.768KDA-T晶振,石英晶振产品电极的设计：石英晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率；2.往外界引出电极；3.改变电阻；4.抑制杂波。第1、2、3项相对简单，第4项的设计很关键，电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化。特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大，故对电极的设计提出了更精准的要求。

3225mm体积贴片晶振适用于汽车电子领域的表面贴片型时钟晶体,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.

TXC晶振公司是一家领先的专业频率控制，温补晶振,石英晶体振荡器，石英晶体谐振器,石英晶体，石英晶振,有源晶振,压控振荡器等产品制造商致力于研究，设计，制造和销售双列直插封装（DIP）和表面贴装器件（SMD）石英晶体和振荡器产品。经过三十年的努力，台湾晶技总公司而外，另设有如下之生产据点：总公司：台北市北投区中央南路二段16号4楼,平镇厂：桃园市平镇区平镇工业区工业六路4号,宁波厂：宁波市北仑区黄山西路189号,重庆厂：重庆市九龙坡区凤笙路22号.

TXC晶振目前专业从事这些类别的产品：晶体（32.768kHz，基本兆赫，高精度的兆赫，汽车级）愿景宣言:矢志提供信息、通讯、光电、汽车产业频率控制组件所需之各项应用产品，并于2015年达成两百亿之营业目标，同时成为全球压电石英晶体产业经营绩效最好公司之一以及石英产业的前三大。

TXC晶振规格	7XZ晶振
驱动输出	CMOS
常用频率	32.768KHZ
工作电压	+2.8~3.3V（代表値）電源電圧は+1.7V～+3.3V範囲の任意の電圧で動作可能
静态电流	（工作时）+1.2 mA max. (F≦15MHz) +1.4 mA max. (15＜F≦26MHｚ） +1.6 mA max. (F＞26MHz)（スタンバイ時）+1μA以下
TCXO输出电压	0.8Vp-p min.
TCXO输出负载	（10kΩ//10pF) ±10％
常规温度偏差	±20/30/50×10-6 (After 2 reflows)
频率温度偏差	±30×10-6/-40℃～+85℃
频率温度偏差	±50×10-6/-55℃～+125℃（オプション）

台产TXC32.768K有源石英进口晶振型号列表：

Series型号	Part Status	Type 类型	Frequency 频率	Frequency Stability频率稳定度	Operating Temperature 工作温度	Current - Supply (Max)	Ratings	Mounting Type安装类型	Package / Case包装/封装	Size / Dimension 尺寸	Height - Seated (Max)高度
7XZ	Active	XO (Standard)	32.768kHz	±25ppm	-10°C ~ 70°C	3mA	-	Surface Mount	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.040" (1.02mm)
7XZ	Active	XO (Standard)	32.768kHz	±25ppm	-10°C ~ 70°C	3mA	-	Surface Mount	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.040" (1.02mm)
7XZ	Active	XO (Standard)	32.768kHz	±25ppm	-10°C ~ 70°C	3mA	-	Surface Mount	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.040" (1.02mm)
7XZ	Active	XO (Standard)	32.768kHz	±50ppm	-40°C ~ 85°C	3mA	-	Surface Mount	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.040" (1.02mm)
7WZ	Active	XO (Standard)	32.768kHz	±25ppm	-40°C ~ 85°C	3mA	-	Surface Mount	4-SMD, No Lead	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.056" (1.42mm)
7WZ	Discontinued at Digi-Key	XO (Standard)	32.768kHz	±25ppm	-40°C ~ 85°C	3mA	-	Surface Mount	4-SMD, No Lead	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.056" (1.42mm)
7WZ	Discontinued at Digi-Key	XO (Standard)	32.768kHz	±25ppm	-40°C ~ 85°C	3mA	-	Surface Mount	4-SMD, No Lead	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.056" (1.42mm)

台产TXC32.768K有源石英进口晶振代码列表：

Manufacturer Part Number原厂代码

Manufacturer品牌

Series型号

Part Status

Type 类型

Frequency 频率

Frequency Stability频率稳定度

Operating Temperature 工作温度

Current - Supply (Max)

Ratings

Mounting Type安装类型

Package / Case包装/封装

Size / Dimension 尺寸

Height - Seated (Max)高度

7XZ-32.768KDA-T

TXC CORPORATION

7XZ

Active

XO (Standard)

32.768kHz

±25ppm

-10°C ~ 70°C

3mA

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.040" (1.02mm)

7XZ-32.768KDA-T

TXC CORPORATION

7XZ

Active

XO (Standard)

32.768kHz

±25ppm

-10°C ~ 70°C

3mA

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.040" (1.02mm)

7XZ-32.768KDA-T

TXC CORPORATION

7XZ

Active

XO (Standard)

32.768kHz

±25ppm

-10°C ~ 70°C

3mA

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.040" (1.02mm)

7XZ-32.768KDE-T

TXC CORPORATION

7XZ

Active

XO (Standard)

32.768kHz

±50ppm

-40°C ~ 85°C

3mA

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.040" (1.02mm)

7WZ-32.768KBD-T

TXC CORPORATION

7WZ

Active

XO (Standard)

32.768kHz

±25ppm

-40°C ~ 85°C

3mA

Surface Mount

4-SMD, No Lead

0.276" L x 0.197" W (7.00mm x 5.00mm)

0.056" (1.42mm)

7WZ-32.768KBD-T

TXC CORPORATION

7WZ

Discontinued at Digi-Key

XO (Standard)

32.768kHz

±25ppm

-40°C ~ 85°C

3mA

Surface Mount

4-SMD, No Lead

0.276" L x 0.197" W (7.00mm x 5.00mm)

0.056" (1.42mm)

7WZ-32.768KBD-T

TXC CORPORATION

7WZ

Discontinued at Digi-Key

XO (Standard)

32.768kHz

±25ppm

-40°C ~ 85°C

3mA

Surface Mount

4-SMD, No Lead

0.276" L x 0.197" W (7.00mm x 5.00mm)

0.056" (1.42mm)

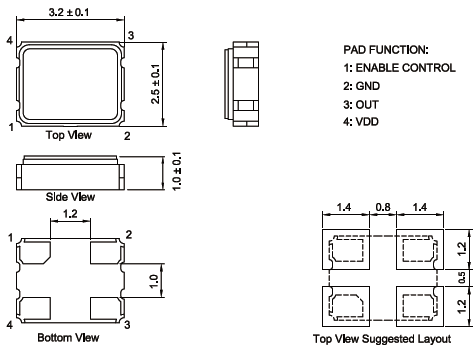

7XZ 3225 32.768K OSC

存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些3225晶振产品,并在开封后尽可能进行安装,以免长期储藏。正常温度和湿度：温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。TXC晶振,32.768K有源晶振,7XZ晶振,7XZ-32.768KDA-T晶振

耐焊性：将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至32.768K晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。

PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于振荡器器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。

如果振荡电路中负载电容的不同，可能导致振荡频率与设计频率之间产生偏差，如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / （CG+CD） + CS。其中CS表示电路的杂散电容。TXC晶振,32.768K有源晶振,7XZ晶振,7XZ-32.768KDA-T晶振

20181212163917

此外，振荡频率与测量点不同。1。测量缓冲输出2。振荡级输出测量三.通过进口32.768K有源晶振电容器测量振荡级输出图5示出以上1-3个测量点和所测量的除缓冲器输出外，振荡频率较低。

20181212163831

振荡电路:晶体谐振器是无源元件，因此受到TXC石英晶体振荡器电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。

角色的分量与参考值:在四脚贴片型晶振振荡电路的设计中，必须认识到个体的作用。组件.在表1中，以例如振荡电路为例来描述角色。（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。当反馈电阻（rf）未安装在振荡电路中时，如图所示表1，即使在振荡功率作用下，谐振器也不会启动振荡。电路。除非有适当值的电阻器连接，否则振荡不会启动。

20181212163852
