TXC晶振,温补晶振,7L晶振,7L26001005晶振

频率：26.000MHz

尺寸：2.5*2.0*0.8mm

2520mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接(产品无铅对应),为无铅产品.

订购热线：0755-27837162

晶振技术参数点击下载

金属表面贴片谐振器,高频率台产1612四脚晶振,9Q晶振

TXC晶振公司是一家领先的专业频率控制，温补晶振,石英晶体振荡器，石英晶体谐振器,石英晶体，石英晶振,有源晶振,压控振荡器等产品制造商致力于研究，设计，制造和销售双列直插封装（DIP）和表面贴装器件（SMD）石英晶体和振荡器产品。公司致力于营造开放式的沟通环境，以便能建立开放管理模式。同仁彼此沟通，应本着诚信、坦率、善意的心胸，细细聆听他人之建议，并自我检讨改进。
多年来，我们始终以提升客户价值为目标，是以无论在石英晶振价格、质量、交期、服务等方面，均尽力尽心于超越客户的期待，并以能成为客户最佳的策略合作伙伴自我敦促。企业的核心价值在于所宣达之经营理念以及相随之企业愿景及使命，是以企业为求永续之发展，无不用心于长远架构之建立，以及核心价值之建构之上。

金属表面贴片谐振器,高频率台产1612四脚晶振,9Q晶振

TXC晶振,温补晶振,7L晶振,7L26001005晶振.有源晶振,是指晶体本身起振需要外部电压供应,起振后可直接驱动CMOS集成电路,产品本身已实现与薄型IC（TSSOP封装,TVSOP封装）同样的1mm厚度,断开时的消费电流是15µA以下,编带包装方式可对应自动搭载及IR回流焊接（无铅对应）产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.
晶振高精密点胶技术：石英晶体振荡器晶片胶点的位置、大小：位置准确度以及胶点大小一致性，通过图像识别及高精密度数字定位系统的运用、使石英晶振晶片的点胶的精度在±0.02mm之内。将被上银电极的晶片装在弹簧支架上，点上导电胶，并高温固化，通过弹簧即可引出电信号。TXC晶振,温补晶振,7L晶振,7L26001005晶振

金属表面贴片谐振器,高频率台产1612四脚晶振,9Q晶振

TXC晶振	7L晶振
温补晶振频率	13.000MHz～52.000MHz
常用标准频率	16.3676/16.368/16.369/16.8/18.414/23.104/24.5535/26MHz
工作电压	+1.8V~+3.3V（代表値）電源電圧は+1.7V～+3.6V範囲の任意の電圧で動作可能
静态电流	（工作时）+1.2 mA max. (F≦15MHz) +1.4 mA max. (15＜F≦26MHｚ） +1.6 mA max. (F＞26MHz)（スタンバイ時）+1μA以下
TCXO输出电压	0.8Vp-p min.
TCXO输出负载	（10kΩ//10pF) ±10％
常规温度偏差	±0.5×10-6~±2.0×10-6(After 2 reflows)
频率温度偏差	±0.2×10-6/-30℃～+85℃
频率温度偏差	±0.2×10-6/-40℃～+85℃（オプション）

台湾TXC品牌7L26001005晶振编码系列表：

原厂代码	品牌	型号	类型	频率	工作温度	尺寸	高度
7L19202002	TXC CORPORATION	7L	TCXO	19.2MHz	-30°C ~ 85°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.031" (0.80mm)
7L26001005	TXC CORPORATION	7L	TCXO	26MHz	-30°C ~ 85°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.031" (0.80mm)
7L26001018	TXC CORPORATION	7L	TCXO	26MHz	-40°C ~ 85°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.031" (0.80mm)
7L26002007	TXC CORPORATION	7L	TCXO	26MHz	-30°C ~ 85°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.031" (0.80mm)
7L26002009	TXC CORPORATION	7L	TCXO	26MHz	-40°C ~ 85°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.031" (0.80mm)
7L26002017	TXC CORPORATION	7L	TCXO	26MHz	-30°C ~ 85°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.031" (0.80mm)
7L26002022	TXC CORPORATION	7L	TCXO	26MHz	-40°C ~ 85°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.031" (0.80mm)
7L30073001	TXC CORPORATION	7L	TCXO	30MHz	-40°C ~ 85°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.031" (0.80mm)

金属表面贴片谐振器,高频率台产1612四脚晶振,9Q晶振

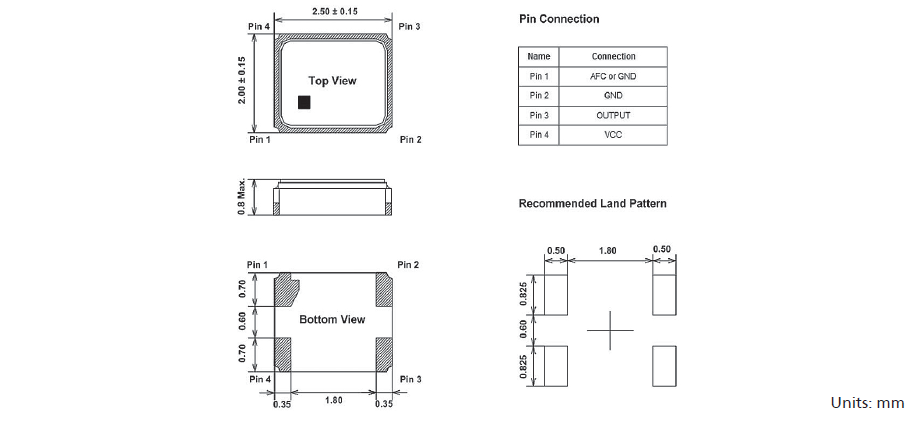

TXC_7L_2.5_2.0 TCXO

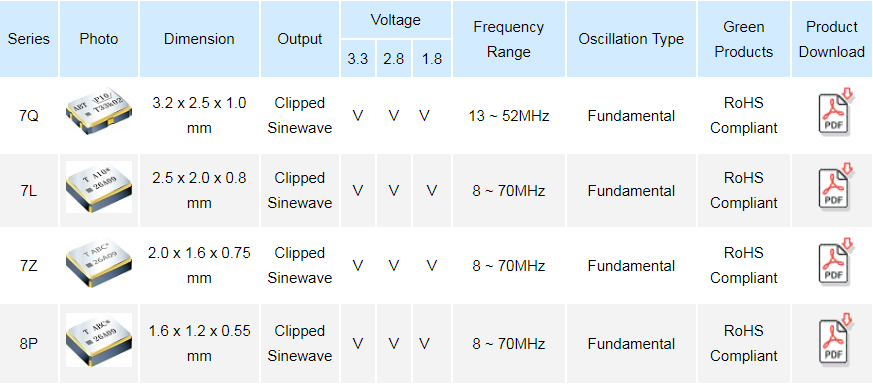

TXC品牌MHZ温补晶振型号列表图：

金属表面贴片谐振器,高频率台产1612四脚晶振,9Q晶振

＜晶体振荡器＞
如果过大的激励电力对温补石英晶振外加电压，有可能导致特性老化或损坏，因此请在宣传册、规格书中规定的范围内使用。
让无源晶振振荡的电路宽裕度大致为负性阻抗值。本公司推荐此负性阻抗为谐振器串联电阻规格值的5倍以上，若是车载和安全设备，则推荐10倍以上。
＜晶体振荡器＞
2520mm晶振的内部电路使用C-MOS。闭锁、静电对策请和一般的C-MOS IC一样考虑。
有些石英晶体振荡器没有和旁路电容器进行内部连接。使用时，请在Vdd-GND之间用0.01μF左右的高频特性较好的电容器（陶瓷片状电容器等）以最短距离连接。关于个别机型请确认宣传册、规格书。
＜晶体滤波器＞
注意电路板图形的配置，避免输入端子和输出端子靠得太近。如果贴装晶体滤光片的电路板的杂散电容较大，为了消除该杂散电容，有时需要配置调谐电路。
如果过大的激励电力对GPS晶振外加电压，有可能导致特性老化或损坏，因此请在滤波器的输入电平在−10dBm以下的状态下使用。
＜光学产品＞
由于制造过程中进行了灰尘等异物管理，因此包装开封以后，请在进行清洁度管理的环境中使用。

振荡电路的检查方法:振荡频率测量:必须尽可能地测量安装在电路上的振荡频率的真实值，使用正确的方法。在振荡频率的测量中，通常使用探头和频率计数器。然而,我们的目标是通过限制测量工具对有源晶振振荡电路本身的影响来测量。有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。
接触振荡电路:探针不影响图2，因为缓冲器的输出是通过输入振荡电路的输出来测量的。逆变器进入下一阶段。探针不影响图3，因为在IC上测量缓冲器输出（1/1、1/2等）。图4示出了来自ic的无缓冲器输出接收的情况，由此通过小尺寸测量来最小化探针的效果。输出点之间的电容（3 pF以下XTAL终端IC）和探针。然而，应该注意到，使用这种方法输出波形较小，测量不能依赖于即使示波器能检查振荡波形，频率计数器的灵敏度也可以。在这种情况下，使用放大器来测量。TXC晶振,温补晶振,7L晶振,7L26001005晶振
