CTS晶振,7050无源晶体,407晶振
频率:16.000MHz
尺寸:7.0*5.0mm
CTS晶振的身份已经建立在120年的坚实基础上。一个基金会将继续建立我们公司的声誉,解决问题,面对挑战,利用机遇,所有的人都有经验,没有人能比得上。公司在北美洲、亚洲和欧洲设有12个石英晶振生产基地,专注于为全球的工业伙伴提供先进的技术、卓越的客户服务和卓越的价值。2012也是CTS收购了研发技术的一年,该公司是一家私人定制的传感器、开关和机电组件制造商,服务于汽车轻车市场。
作为CTS过渡到上世纪70年代,环境污染问题导致美国政府授权的汽车排放控制要求。节气门位置传感和排气再循环控制的需要将CTS浸入到引擎盖和底盘位置传感器业务中,为公司打开新的市场机会。最近,CTS的汽车产品扩展到商用车、越野和重型设备市场,实现了战略增长的里程碑。425F39B016M0000晶振,16M进口石英谐振器,407晶振

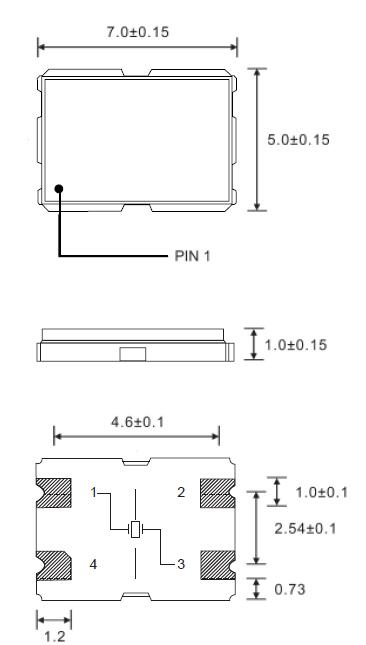

CTS晶振,7050无源晶体,407晶振.小体积贴片7.0*5.0mm晶振,外观小型,表面贴片型晶体谐振器,因本身体积小等优势,适用于移动通信终端的基准时钟等移动通信领域.小型,薄型,轻型具备优良的耐环境特性及高耐热性强.满足无铅焊接的回流温度曲线要求.
CTS贴片晶振晶片边缘处理技术:无源晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定。
CTS晶振 |
单位 |
407晶振 |
石英晶振基本条件 |
标准频率 |
f_nom |
6.000MHz~133.000MHz |
标准频率 |
储存温度 |
T_stg |
-40°C ~+100°C |
裸存 |
工作温度 |
T_use |
-40°C~+85°C |
标准温度 |
激励功率 |
DL |
10/200μW Max. |
推荐:10μW ~200μW |
频率公差 |
f_— l |
±30× 10-6 (标准) |
+25°C 对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±30 × 10-6/-20°C~+70°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
8pF~30PF |
不同负载电容要求,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C~+85°C, DL = 100μW |
频率老化 |
f_age |
±3× 10-6 / year Max. |
+25°C,第一年 |
机械振动的影响
当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管贴片晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。
PCB设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于音叉晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。425F39B016M0000晶振,16M进口石英谐振器,407晶振
(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项
(1)在更高或更低温度或高湿度环境下长时间保存进口贴片晶振产品时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏。
正常温度和湿度:
温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容)。
(2)请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。CTS晶振,7050无源晶体,407晶振
耐焊性
加热包装材料至+150°C以上会破坏产品特性或损害7050晶振。如需在+150°C以上焊接晶体产品,建议使用SMD晶体。在下列回流条件下,对晶体产品甚至SMD晶振使用更高温度,会破坏产品特性。建议使用下列配置情况的回流条件。安装这些产品之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶体产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。
设计振荡回路的注意事项
1.驱动能力
驱动能力说明5070mm晶振单元所需电功率,其计算公式如下:
驱动能力 (P) = i2?Re
其中i表示经过晶体单元的电流,
Re表示晶体单元的有效电阻,而且 Re=R1(1+Co/CL)2。CTS晶振,7050无源晶体,407晶振
2.振荡补偿
除非在振荡电路中提供足够的负极电阻,否则会增加进口贴片晶振振荡启动时间,或不发生振荡。为避免该情况发生,请在电路设计时提供足够的负极电阻。
3.负载电容
如果7050贴片晶振电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差,如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / (CG+CD) + CS。
其中CS表示电路的杂散电容。425F39B016M0000晶振,16M进口石英谐振器,407晶振
频率和负载电容特征图器
振荡回路参数设置参考
