CTS晶振,石英晶振,402晶振

频率：24.000MHz

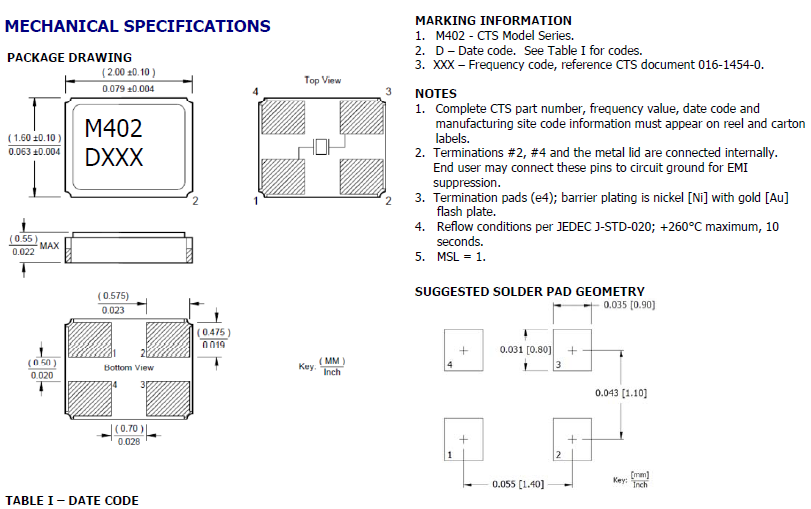

尺寸：2.0*1.6*0.55mm

2016晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

订购热线：0755-27837162

在1980年初的CTS获得了成功的连接器和背板制造商在北美洲和苏格兰的业务。此外，苏格兰的连接为CTS的位置传感器产品打开了许多新的欧洲市场机会。1999，CTS收购了摩托罗拉的组件产品部门（CPD）。更名为CTS的无线组件，这一收购将CTS在新兴的手机和基站市场前沿通过石英晶体谐振器的制造，双工器和其他通信组件。
CTS是航空航天、通信、国防、工业、信息技术、医疗和运输市场的OEM、传感器和电子元器件的主要设计者和制造商。CTS生产的贴片晶振在北美洲、欧洲和亚洲。2013一月，奥沙利文加入了CTS的总裁和首席执行官。CTS的身份已经建立在120年的坚实基础上。一个基金会将继续建立我们公司的声誉，解决问题，面对挑战，利用机遇，所有的人都有经验，没有人能比得上。

JLX-1

CTS-2

CTS晶振,石英晶振,402晶振.2.0*1.6mm贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型,薄型是对应陶瓷谐振器（偏差大）和普通的石英晶体谐振器（偏差小）的中间领域的一种性价比较出色的产品.
CTS石英晶振多层、多金属的溅射镀膜技术：是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一。石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序，镀膜的工艺方法（如各镀材的功率设计等）。使用此镀膜方法使镀膜后的晶振附着力增强，贴片晶振频率更加集中，能控制在最小ppm之内。402F2401XIAR晶振,24M无源进口石英晶体,402晶振

JLX-2

RB-2

CTS晶振	单位	402晶振	石英晶振基本条件
标准频率	f_nom	16.000MHz~60.000MHz	标准频率
储存温度	T_stg	-40°C ~+90°C	裸存
工作温度	T_use	-40°C~+85°C	标准温度
激励功率	DL	10/200μW Max.	推荐:10μW ~200μW
频率公差	f_— l	±20× 10^-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息, http://www.quartzcrystal.cn/
频率温度特征	f_tem	±30 × 10^-6/-20°C~+70°C	超出标准的规格请联系我们.
负载电容	CL	6pF~20PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C~+85°C, DL = 100μW
频率老化	f_age	±3× 10^-6 / year Max.	+25°C,第一年

JLX-3

RB-3

402 2016

JLX-4

RB-4

超声波清洗
（1）使用AT-切割晶体和表面声波（SAW）谐振器/声表面滤波器的产品，可以通过超声波进行清洗。但是，在某些条件下，晶体特性可能会受到影响，而且内部线路可能受到损坏。确保已事先检查系统的适用性。402F2401XIAR晶振,24M无源进口石英晶体,402晶振
（2）使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗，因为晶体可能受到破坏。
（3）请勿清洗开启式产品
（4）对于可清洗产品，应避免使用可能对进口晶振产生负面影响的清洗剂或溶剂等。
（5）焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响晶振的可靠性和质量。请清理残余的助焊剂并烘干PCB。
操作
请勿用镊子或任何坚硬的工具，夹具直接接触IC的表面。CTS晶振,石英晶振,402晶振
使用环境（温度和湿度）
请在规定的温度范围内使用石英晶体谐振器。这个温度涉及本体的和季节变化的温度。在高湿环境下，会由于凝露引起故障。请避免凝露的产生。

JLX-5

振荡电路的检查方法
振荡频率测量
必须尽可能地测量安装在电路上的2016mm晶振的振荡频率的真实值，
使用正确的方法。在振荡频率的测量中，通常使用探头和频率计数器。然而,
我们的目标是通过限制测量工具对振荡电路本身的影响来测量。
有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最
精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。
接触振荡电路。CTS晶振,石英晶振,402晶振
探针不影响图2，因为缓冲器的输出是通过输入振荡电路的输出来测量的。
逆变器进入下一阶段。
探针不影响图3，因为在IC上测量缓冲器输出（1/1、1/2等）。
图4示出了来自ic的无缓冲器输出接收的情况，由此通过小尺寸测量来最小化探针的效果。
输出点之间的电容（3 pF以下XTAL终端IC）和探针。
然而，应该注意到，使用这种方法无源石英晶体输出波形较小，测量不能依赖于
即使示波器能检查振荡波形，频率计数器的灵敏度也可以。在这种情况下，使用放大器来测量。
