NEL晶振,NMP3晶振,NMP3-32.768-X-10-AA-12.5pF晶振
频率:32.768KHZ
尺寸:8.0*3.8mm
NEL晶振,NMP3晶振,NMP3-32.768-X-10-AA-12.5pF晶振,NEL频率控制公司在美国和菲律宾拥有最先进的制造基地,其制造模式通过其多样化的石英晶振产品组合提供了在全球竞争所需的灵活性。复杂度更高的频率控制解决方案在NEL的美国工厂制造,而更高产量、成本更低、复杂度较低的频率控制解决方案则在NEL的菲律宾工厂制造。两个制造地点都在相同的TQM政策下运营,具有共同的系统设计、流程和测试,以确保完整的产品完整性。NEL是一家通过ISO 9001-2008认证的公司,并因其产品的高可靠性而享有盛誉。
NEL晶振,NMP3晶振,NMP3-32.768-X-10-AA-12.5pF晶振,NEL频率控制可以根据客户目标和要求优化晶体振荡器相位噪声性能。寻求利用其应用的相位噪声性能获得竞争优势的客户通常会选择NEL晶振公司来帮助获得-5dBc/Hz至-10dBc/Hz的性能优势。寻求以低成本方式升级现有设计和平台的客户求助于 NEL,以在插入式兼容封装内灵活选择不同级别的相位噪声性能。
NEL晶振,NMP3晶振,NMP3-32.768-X-10-AA-12.5pF晶振,贴片表晶32.768K系列具有超小型,薄型,质地轻的表面贴片音叉型石英晶体振荡器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.
贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使SMD晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定。

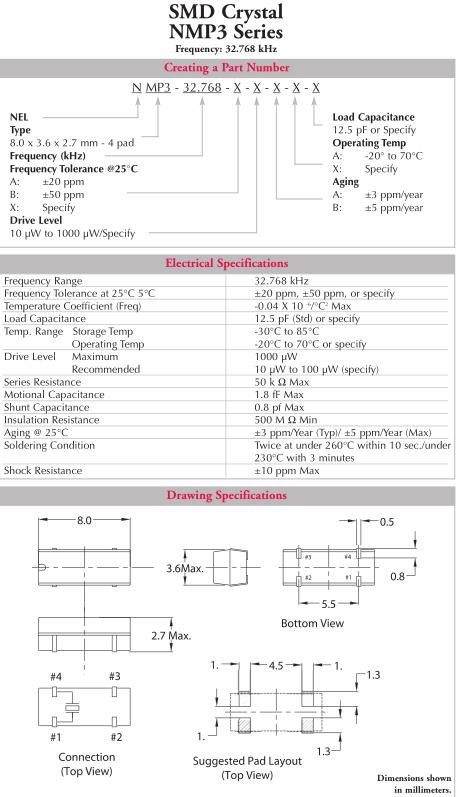

Electrical Specifications | |
Frequency Range | 32.768 kHz |
Frequency Tolerance (at 25°C) | ±20 ppm, ±50 ppm, or specify |
Temperature Coefficient (Freq) | -0.04 X 10-6 /°C 2 Max |
Load Capacitance (C L ) | 12.5 pF (Std) or specify |
Temp. Range Storage Temp | -30°C to 85°C |
Operating Temp | -20°C to 70°C or specify |
Drive Level Maximum | 1000 µW |
Recommended | 10 µW to 100 µW (specify) |
Series Resistance | 50 k Ω Max |
Motional Capacitance | 1.8 fF Max |
Shunt Capacitance | 0.8 pf Max |
Insulation Resistance | 500 MΩ Min |
Aging @ 25°C | ±3 ppm/Year (Typ)/ ±5 ppm/Year (Max) |
Soldering Condition |
Twice at under 260°C within 10 sec./under 230°C with 3 minutes |
Shock Resistance | ±10 ppm Max |
抗冲击
晶振可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
辐射,NEL晶振,NMP3晶振,NMP3-32.768-X-10-AA-12.5pF晶振.
暴露于辐射环境会导致晶振性能受到损害,因此应避免照射。
化学制剂/pH值环境
请勿在PH值范围可能导致腐蚀或溶解晶振或包装材料的环境下使用或储藏这些产品。
粘合剂
请勿使用可能导致SMD晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。 (比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能。)
卤化合物
请勿在卤素气体环境下使用无源晶振。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。
静电
过高的静电可能会损坏石英晶体谐振器,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。
公司名:深圳市金洛鑫电子有限公司
联系人:茹红青
手机:13510569637
电话:0755-27837162
QQ号:657116624
微信公众号:CITIZENCRYSTAL
搜狐公众号:晶振石英晶振NDK晶振
邮箱:jinluodz@163.com
地址:深圳市宝安区41区甲岸路19号
