SP300石英晶体振荡器,日本纳卡晶振,SPXO晶振

频率：1~125MHZ

尺寸：3.2*2.5mm

小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也使产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V~5V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.

订购热线：0755-27837162

SP300石英晶体振荡器,日本纳卡晶振,SPXO晶振，纳卡晶振发展历程：
1979年1月10日   公司成立，都涩谷区道玄坂东京二丁目19版号设立了306狮子公寓号注册，实收资本100万日元的赞助资金4000000日元
1979年8月资本金增加至1800万日元，实收资本400万日元
1981年11月   搬迁到东京都涩谷区13-10东3丁目北泽工业大楼3楼
1994年4月搬迁至神奈川县横滨市中川都筑区1-17-22
1995年8月实收资本1000万日元
2007年11月1日搬迁到神奈川县横滨市港北区的Shinyoshida-cho 6061
2008年2月13日 “神奈川标准”认证
2009年3月31日   在神奈川县横滨市港北区新Shin町570号的总公司工厂的建设
2014年6月30日   在东京都千代田区黑部4-11 - 11成立新公司·Naka＆Co.，Ltd。（资本5000万日元）
7月22日继承前·纳卡公司的所有业务和资产.SP300石英晶体振荡器,日本纳卡晶振,SPXO晶振.

SP300石英晶体振荡器,日本纳卡晶振,SPXO晶振，小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也使产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V~5V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.
SP300石英晶体振荡器,日本纳卡晶振,SPXO晶振，贴片晶振晶片边缘处理技术：贴片晶振是晶片通过滚筒倒边，主要是为了去除晶振晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使晶振晶片的边缘效应不能去除，而石英晶振晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动了不稳定。

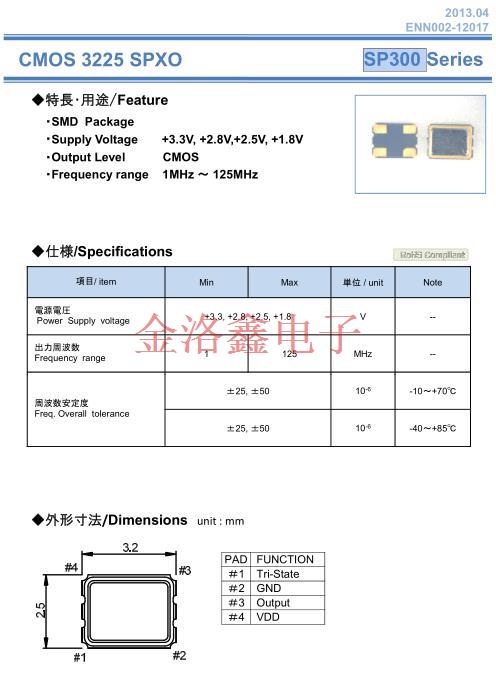

項目/ item	Min	Max	単位 / unit	Note
電源電圧 Power Supply voltage	+3.3, +2.8, +2.5, +1.8		V	--
出力周波数 Frequency range	1	125	MHz	--
周波数安定度 Freq. Overall tolerance	±25, ±50		10-6	-10～+70℃
	±25, ±50		10-6	-40～+85℃

抗冲击
  贴片石英晶振可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
辐射
  暴露于辐射环境会导致石英无源晶体性能受到损害，因此应避免照射。
化学制剂/pH值环境
  请勿在PH值范围可能导致腐蚀或溶解进口晶振或包装材料的环境下使用或储藏这些产品。
粘合剂
请勿使用可能导致SMD晶振所用的封装材料，终端，组件，玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如，氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”，从而破坏密封质量，降低性能。）SP300石英晶体振荡器,日本纳卡晶振,SPXO晶振.
卤化合物
  请勿在卤素气体环境下使用无源晶振。即使少量的卤素气体，比如在空气中的氯气内或封装所用金属部件内，都可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。
静电,
过高的静电可能会损坏石英晶体谐振器，请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候，请使用电焊枪和无高电压泄漏的测量电路，并进行接地操作。
