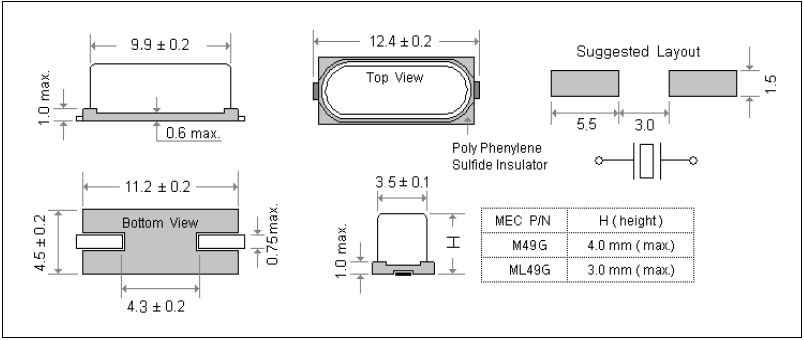

MERCURY晶振,石英晶振,M49G晶振,ML49G晶振

频率：3.2.000MHz~70.000MHz

尺寸：12.4*4.5*4.0mm/12.4*4.5*3.0mm

因49/S系列体积大,很多电子产品接受小尺寸,而且生产过程中使用的材料也要比小型的贴片晶振多,况且现在小尺寸的贴片晶振产量大于49/S系列,所以生产这种的大体积成本就更高的了.普通贴片石英晶振外观使用金属材料封装的,具有高的稳定性,高的可靠性的石英晶体谐振器,晶振外观本身使用金属封装,充分的密封性能,可确保其高的可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势.

订购热线：0755-27837162

晶振技术参数点击下载

MERCURY电子实业有限公司成立于40多年前，1973年成为台湾首家石英晶体频率控制产品制造商。作为水晶行业的先驱，玛居礼通过研发许多新型尖端产品，不断满足市场需求。这些高精度产品中的许多都符合非常严格和精确的规格，并且它们也可用于微型表面贴装封装。频率范围从低KHz到800MHz。

玛居礼电子工业股份有限公司---台湾台北

•成立于1973年，
自豪地成为台湾晶振工业的先驱。
•公司总部和批量生产设施。
• 通过ISO 9001：2008认证。
质量管理体系
• ISO 14001：2004认证
环境管理体系
•销售区域：亚洲，中东，非洲和欧洲

MERCURY晶振,石英晶振,M49G晶振,ML49G晶振.普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高的稳定性,高的可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高的可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高的温回流温度曲线要求.

石英晶振高精度晶片的抛光技术：贴片晶振是目前晶片研磨技术中表面处理技术的最高技术，最终使晶振晶片表面更光洁，平行度及平面度更好，降低谐振电阻，提高Q值。从而达到一般研磨所达不到的产品性能，使时钟晶振的等效电阻等更接近理论值，使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。

MERCURY晶振	单位	M49G晶振/ML49G晶振	石英晶振基本条件
标准频率	f_nom	3.2.000MHz~70.000MHz	标准频率
储存温度	T_stg	-50°C~+105°C	裸存
工作温度	T_use	-10℃~+60℃ -20℃~+70℃ -40℃~+85℃	标准温度
激励功率	DL	100~500μW Max.	推荐:100μW ～ 500μW
频率公差	f_— l	±10 ,±15 ,±20,±25,±30 × 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±10 ,±20 ,±30 × 10-6 (标准)	超出标准的规格请联系我们.
负载电容	CL	8pF~32pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-10°C— +60°C, DL = 100μW
频率老化	f_age	±3×10-6/year Max.	+25°C,第一年

清洗
关于一般清洗液的使用以及超声波清洗没有问题，但这仅仅是对单个石英晶体产品进行试验所得的结果，因此请根据实际使用状态进行确认。由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近，容易受到共振破坏，因此请尽可能避免超声波清洗。要进行超声波清洗，必须事先根据实际使用状态进行确认。
撞击
虽然石英晶体谐振器产品在设计阶段已经考虑到其耐撞击性，但如果掉到地板上或者受到过度的撞击，以防万一还是要检查特性后再使用。
装载
SMD晶体产品支持自动贴装，但还是请预先基于所使用的搭载机实施搭载测试，确认其对特性没有影响。在切断工序等会导致基板发生翘曲的工序中，请注意避免翘曲影响到产品的特性以及软焊。基于超声波焊接的贴装以及加工会使得贴片晶体产品（谐振器、振荡器、滤波器）内部传播过大的振动，有可能导致特性老化以及引起不振荡，因此不推荐使用。
＜引线类型产品＞
当引线弯折、成型以及贴装到印制电路板时，请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕，从而引起性能劣化。MERCURY晶振,石英晶振,M49G晶振,ML49G晶振
保管
保管在高温多湿的场所可能会导致端子软焊性的老化，请在没有直射阳光，不发生结露的场所保管。

驱动能力:驱动能力说明单元所需电功率，其计算公式如下：驱动能力 (P) = i2_Re其中i表示经过晶体单元的电流，Re表示石英晶体单元的有效电阻，而且 Re=R1（1+Co/CL）2。

sjzrhl_1

测试条件:(1) 电源电压;超过 150µs，直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2) 其他: 输入电容低于 15 pF,5倍频率范围或更多测量频率。铅探头应尽可能短。测量频率时，探头阻抗将高于 1MΩ。当波形经过的放大器时，可同时进行测量。(3) 其他: CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。(请勿使用该探头的长接地线.)MERCURY晶振,石英晶振,M49G晶振,ML49G晶振

scbx_2

振荡频率测量:必须尽可能地测量安装在电路上的椭圆型扁壳贴片晶振的振荡频率的真实值，使用正确的方法。在振荡频率的测量中，通常使用探头和频率计数器。然而,我们的目标是通过限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。
接触振荡电路:探针不影响图2，因为缓冲器的输出是通过输入振荡电路的输出来测量的。逆变器进入下一阶段。探针不影响图3，因为在IC上测量缓冲器输出（1/1、1/2等）。图4示出了来自ic的无缓冲器输出接收的情况，由此通过小尺寸测量来最小化探针的效果。输出点之间的电容（3pF以下XTAL终端IC）和探针。然而，应该注意到，使用这种方法输出波形较小，石英晶振测量不能依赖于即使示波器能检查振荡波形，频率计数器的灵敏度也可以。在这种情况下，使用放大器来测量。
