什么是LVDS？它的优势和应用？

LVDS输出差分晶振从最初的IEEE1596.3-1996低压差分信号（LVDS）标准发展为可扩展相干接口（SCI），成为当今的主力技术。LVDS是最常见的差分信号接口。低功耗，最小EMI和出色的抗噪性使LVDS成为许多应用的首选接口。此外，LVDS宽输入共模使LVDS器件易于与其他差分信号技术互操作。最新一代LVDS工作在DC至3.125Gbps，允许许多应用受益于LVDS。这些多千兆位LVDS器件具有预加重和均衡功能，可通过有损电缆和印刷电路板（PCB）走线进行信号传输。

相位噪声的定义是什么？

在有源晶振中，相位噪声是由时域不稳定性引起的波的相位中的快速，短期，随机波动。如果使用示波器或频率计数器没有通过晶体的两个端子测量信号输出，请按照说明确定因素和可能的解决方案。

步骤1-1。请检查晶体的内部端子（Xin）和外部端子（Xout）的电压，并根据IC规格检查电压是否满足。

步骤1-2。请卸下石英晶体并测试其频率和负载电容，以确定它们是否使用专业测试机器振动并符合您的规格。您也可以将其发送给供应商，让他们为您进行测试。

步骤1-3。如果晶体没有振动，其负载电容与您的规格不符，或者当前频率与您的目标频率之间存在巨大差距，请将晶体发送给供应商进行质量分析。

步骤1-4。如果晶体或差分晶体频率和负载电容符合您的规格，但问题也存在。需要执行振荡电路评估。您也可以将其发送给供应商，让他们为您进行测试。

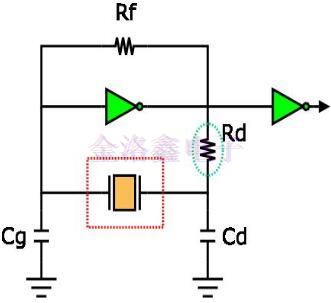

步骤1-5。下图显示为一般振荡电路，其中Cd和Cg是外部负载电容，Rf是反馈电阻，Rd是限制电阻。

负电阻（-R）是评估振荡电路质量的标准，其值应至少是石英晶体谐振器电阻的五倍，以保持稳定的振荡。因此，按照以下说明测量负阻是非常重要的：

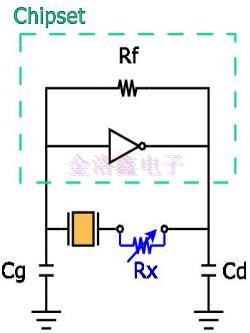

（1）将电阻（Rx）与晶体串联连接

（2）将Rx的值从振荡的起点调整到停止点。

（3）在振荡期间测量Rx的值。

（4）您将能够获得负电阻值|-R|=Rx+Re，Re=有效晶体电阻。

步骤1-6。如果IC的负电阻太低而无法驱动电路，我们提出三种解决方案来改善这种情况。

（1）降低限制电阻（Rd）的值。但是，您还应确认频移和SMD晶体驱动电流是否同时符合规格。

（2）降低外部电容（Cg和Cd）的值，采用负载电容（CL）较低的其他晶体。

（3）采用电阻较低的晶体（Rr）。

降低EMI的解决方案是什么？

电磁干扰（或EMI，也称为射频干扰或RFI）是（通常是不期望的）干扰，其由于从外部源发射的电磁辐射而影响电路。干扰可能会中断，阻碍或以其他方式降低或限制电路的有效性能。源可以是任何人造或自然的物体，其携带快速变化的电流，例如电路，太阳或北极光。

由于杂散发射和响应，互调产物等，在某些形式的电子战中，或者无意地可以有意地引起EMI无线电干扰。它经常影响城市地区AM收音机的接收。它也可以影响手机，FM收音机和电视接收，虽然在很大程度上。降低EMI的最简单方法是使用良好的PCB布局。例如，你应该有一个良好的接地平面，每个差分对应该是紧密的间隔，没有直角转弯，尽可能少使用，等等。

相位抖动的定义是什么？

快速，重复的相位扰动导致信号元件的间歇性缩短或延长。Quartz Crystal相位抖动可以是随机的或循环的。相位抖动的相位偏离通常比相位扰动的相位偏差小，但更快。相位抖动可以用度，弧度或秒来表示。相位抖动通常是随机的。然而，如果是循环的，相位抖动可以用赫兹以及度，弧度或秒来表示。

产品的常见问题。

1.可使用常规清洁液或超声波清洁方法清洁我们的产品。然而，在某些情况下，超声波清洗机会在我们产品的振荡频率下产生共振，从而恶化设备的电气特性，甚至损坏设备的整体结构。因此，建议在清洁前进行验证测试。

2.时钟晶体产品在接近超声波清洗机洗涤频率的频带振荡，这可能导致谐振，降低设备的电气特性，甚至损坏设备的整体结构。因此，应避免使用超声波清洗机清洁音叉装置。如果需要使用此方法清洁音叉设备，建议在清洁过程之前和之后检查设备的功能。

3.布置时，请避免产品下方的任何电路，以防止干扰。

4.当数据表标记为“NC”或“不连接”时，请勿连接任何电路以避免错误功能。

5.避免通过超声波焊接进行安装和加工，这种方法可能会在晶圆产品内部过度振动，并成为特性劣化和不振荡的原因。

LVDS是一种差分输出，其本身自带的低相位噪声和低相位抖动特性，差分晶振的出现也给电子行业带来新气象，目前我国内地生产厂家和企业采购的有源晶振，基本上都是来源于台湾，日本和美国这几个地方比较多。越了解晶振越能使用好它，所以金洛鑫电子不断整理和分享相关的技术资料，关注金洛鑫电子，每天定时更新晶体/振荡器文章和资料。
