GEYER晶振,贴片晶振,KX-3T晶振,进口无源晶振

频率:26~52MHZ

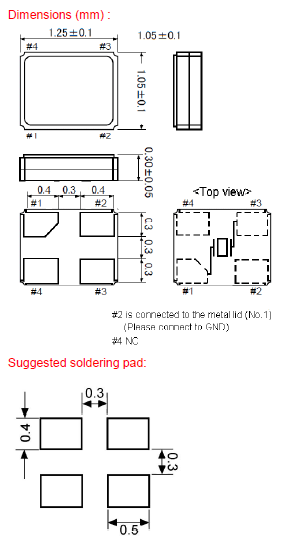

尺寸:1.2*1.0mm

小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
订购热线:0755-27837162
QQ咨询 点击这里给我发消息

    作为一个可靠的,成功的合作伙伴,我们非常重视在开发阶段与客户的密切合作。这使我们能够确保我们能够为您提供您想要的和需要的晶振。此外,我们的全球销售网络可在短交货期内保证GEYER ELECTRONIC产品在全球范围内的可用性。经济和以客户为导向的物流概念,例如看板和船到货确保货物从我们的场所到您的制造现场的顺畅流动。
    GEYER ELECTRONIC成立于1964年,总部位于慕尼黑/德国.几十年来,GEYER ELECTRONIC一直是频率产品,无源晶振,振荡器和陶瓷谐振器的领先制造商之一。另外,我们还生产品牌电池,蓄电池(可充电电池)和负载技术。最高的质量,创造力和安全性是我们创新解决方案的特点。智能小型设备晶振,进口M级4脚谐振器,KX-3T晶振

     GEYER晶振,贴片晶振,KX-3T晶振,进口无源晶振,1210mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接(产品无铅对应),为无铅产品.

    注重所使用水晶、研磨砂的选择等;注重石英晶体研磨用工装如:游轮的设计及选择,从而使研磨晶振晶片在平面度、平行度、弯曲度都有很好的控制,最终使可研磨的石英晶振晶片的厚度越来越薄,贴片晶振晶片的频率越来越高,为公司在高频石英晶振的研发生产打下坚实基础,提升了晶振厂家的竞争力,使晶振厂家高频石英晶振的研发及生产领先于国内其它公司。智能小型设备晶振,进口M级4脚谐振器,KX-3T晶振

GEYER晶振

单位

KX-3T晶振

石英晶振基本条件

标准频率

f_nom

26~52MHZ

标准频率

储存温度

T_stg

-55°C~+125°C

裸存

工作温度

T_use

-40°C~+85°C

标准温度

激励功率

DL

10μW Max.

推荐:100μW

频率公差

f_— l

±10,20,50× 10-6

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

±15~100× 10-6/-40°C~+85°C

超出标准的规格请联系我们.

负载电容

CL

6~12    PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C~+85°C, DL = 100μW

频率老化

f_age

±2× 10-6/year Max.

+25°C,第一年

智能小型无源晶振,M级4脚石英谐振器,KX-3T晶振

智能小型无源晶振,M级4脚石英谐振器,KX-3T晶振

      小体积晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。GEYER晶振,贴片晶振,KX-3T晶振,进口无源晶振
     机械振动的影响:当无源SMD晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。
     存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英SMD晶振产品,并在开封后尽可能进行安装,以免长期储藏。 正常温度和湿度: 温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。智能小型设备晶振,进口M级4脚谐振器,KX-3T晶振

智能小型无源晶振,M级4脚石英谐振器,KX-3T晶振

    振荡频率测量:必须尽可能地测量安装在电路上的金属外壳4脚谐振器的振荡频率的真实值,使用正确的方法。在振荡频率的测量中,通常使用探头和频率计数器。然而,我们的目标是通过限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式,如下面的图所示(图)。2, 3和4)。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。GEYER晶振,贴片晶振,KX-3T晶振,进口无源晶振

     接触振荡电路:探针不影响图2,因为缓冲器的输出是通过1210mm贴片晶振输入振荡电路的输出来测量的。逆变器进入下一阶段。探针不影响图3,因为在IC上测量缓冲器输出(1/1、1/2等)。图4示出了来自ic的无缓冲器输出接收的情况,由此通过小尺寸测量来最小化探针的效果。输出点之间的电容(3 pF以下XTAL终端IC)和探针。然而,应该注意到,使用这种方法输出波形较小,测量不能依赖于即使示波器能检查振荡波形,频率计数器的灵敏度也可以。在这种情况下,使用放大器来测量。

智能小型无源晶振,M级4脚石英谐振器,KX-3T晶振

    驱动能力:驱动能力说明四脚贴片晶振振荡晶体单元所需电功率,其计算公式如下:驱动能力 (P) = i2?Re其中i表示经过晶体单元的电流,Re表示晶体单元的有效电阻,而且 Re=R1(1+Co/CL).

智能小型无源晶振,M级4脚石英谐振器,KX-3T晶振

    测试条件:(1)电源电压:超过 150µs,直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量超小型贴片石英晶振频率时,探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时,可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽,以观察波形。(请勿使用该探头的长接地线).智能小型设备晶振,进口M级4脚谐振器,KX-3T晶振

智能小型无源晶振,M级4脚石英谐振器,KX-3T晶振
