GEYER晶振,贴片晶振,KX-327RT晶振,石英贴片晶振

频率：32.768KHZ

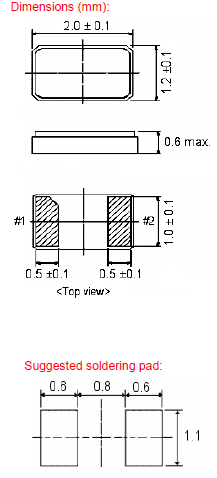

尺寸：2.0*1.2mm

此款SMD晶体并且可以承受回流焊接的高温，波峰焊接，回流焊接等，贴片表晶主要特点是该产品排带包装，焊接模式主要使用SMT焊接，给现代SMT工艺带来高速的工作效率，32.768K系列产品本身具有体积小,厚度薄,重量轻等特点，此音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.

订购热线：0755-27837162

GEYER ELECTRONIC成立于1964年,总部位于慕尼黑/德国.几十年来，GEYER ELECTRONIC一直是频率产品，石英晶体谐振器，振荡器和陶瓷谐振器的领先制造商之一。另外，我们还生产品牌电池，蓄电池（可充电电池）和负载技术。最高的质量，创造力和安全性是我们创新解决方案的特点。
质量是GEYER ELECTRONIC成功案例的基础。作为提供产品领域的国际活跃专家，我们深知全面客户服务的意义和以客户需求为中心的物流设计。通过集中我们在亚洲工厂的晶振主要生产，德国的高端生产以及专业和高性能的开发和服务团队，我们是可靠的合作伙伴。另外，根据DIN ISO 9001：2008，GEYER ELECTRONIC当然也获得了认证。2012无源2脚晶振,32.768音叉KHZ晶体,KX-327RT晶振

GEYER晶振,贴片晶振,KX-327RT晶振,石英贴片晶振,32.768K时钟晶体具有小型,薄型,轻型的贴片晶振表面音叉型晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.
晶振的真空封装技术：是指无源晶振在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使晶振组件在真空下电阻减小；3.气密性高。此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一。石英晶振在选用晶片时应注意温度范围、晶振温度范围内的频差要求，贴片晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高。对于晶振的条片，长边为 X 轴，短边为 Z 轴，面为 Y 轴。2012无源2脚晶振,32.768音叉KHZ晶体,KX-327RT晶振

GEYER晶振	单位	KX-327RT晶振	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-55°C~+125°C	裸存
工作温度	T_use	-40°C~+85°C	标准温度
激励功率	DL	0.5μW Max.	推荐:0.5μW
频率公差	f_— l	±10,20× 10-6	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	-0.036±0.01× 10-6/-30°C~+85°C	超出标准的规格请联系我们.
负载电容	CL	12.5PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C~+85°C, DL = 100μW
频率老化	f_age	±3× 10-6/year Max.	+25°C,第一年

2012无源2脚晶振,32.768音叉KHZ晶体,KX-327RT晶振

所有无源石英晶体和实时时钟模块都以IC形式提供。噪音:在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。电源线路:电源的线路阻抗应尽可能低。输出负载:建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。GEYER晶振,贴片晶振,KX-327RT晶振,石英贴片晶振
未用输入终端的处理:未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND。热影响:重复的温度巨大变化可能会降低受损害的石英进口晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。安装方向:振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。通电:不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。
进口石英晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。2012无源2脚晶振,32.768音叉KHZ晶体,KX-327RT晶振

2012无源2脚晶振,32.768音叉KHZ晶体,KX-327RT晶振

1.振荡电路:晶体谐振器是无源元件，因此受到音叉型时钟控制谐振器电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。GEYER晶振,贴片晶振,KX-327RT晶振,石英贴片晶振

2.角色的分量与参考值:在振荡电路的设计中，必须认识到贴片石英晶体谐振器个体的作用。组件.在表1中，以例如振荡电路为例来描述角色。（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。当反馈电阻（rf）未安装在振荡电路中时，如图所示表1，即使在振荡功率作用下，谐振器也不会启动振荡。电路。除非有适当值的电阻器连接，否则振荡不会启动。

2012无源2脚晶振,32.768音叉KHZ晶体,KX-327RT晶振

晶体谐振腔的形式模式，但泛音振荡或基波。振荡开始代替。在2012mm体积音叉表晶基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。K?-?几十K。在的案例（kHz频段），需要连接一个电阻10米或更?。限制流入谐振器的电流，调节负电阻和励磁。电平，防止谐振腔的反常振荡，抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。
适当的控制二脚贴片时钟晶振电阻值（RD）取决于的类型，频带和设备的价值。电容器（C1，C2）。精确值是通过测量振荡电路的特性来确定的（包括负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。?几K?。音叉式谐振器（kHz频段）的参考值在100 K?几K?范围。安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。2012无源2脚晶振,32.768音叉KHZ晶体,KX-327RT晶振
