Euroquartz晶振,FC晶振,32.768kHz-FC-12.5pF晶振
频率:32.768KHZ

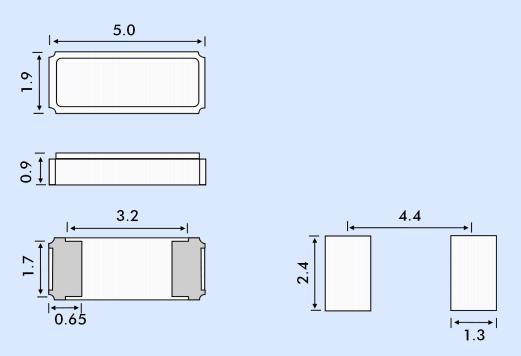

尺寸:5.0*2.0*0.9mm
Euroquartz晶振,FC晶振,32.768kHz-FC-12.5pF晶振,Euroquartz Limited是一家独立的,以英国为基地的全球电子制造行业石英晶体谐振器,振荡器,滤波器和频率相关产品的制造商和供应商。
我们在短交货时间内根据您的确切要求设计和制造全面的频率相关组件和定制构建组件。
贴片表晶32.768K系列具有超小型,薄型,质地轻的表面贴片音叉型石英晶体振荡器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.
Euroquartz晶振,FC晶振,32.768kHz-FC-12.5pF晶振,Euroquartz晶振故意对产品范围采取“基础广泛”的政策态度,以最大限度地提高灵活性,该公司拥有多个专业产品领域,特别是设计和制造定制电子滤波器,用于国防相关应用的高可靠性石英晶振和振荡器以及高耐辐射振荡器航空航天和空间卫星应用。

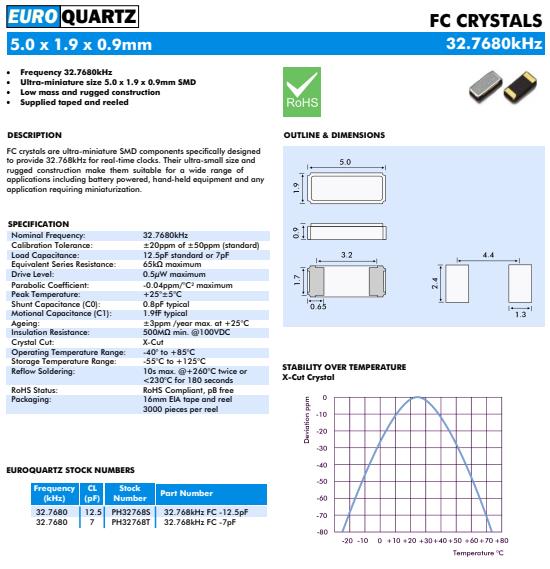

Nominal Frequency: | 32.7680kHz |
Calibration Tolerance: | ±20ppm of ±50ppm (standard) |
Load Capacitance: | 12.5pF standard or 7pF |
Equivalent Series Resistance: | 65kΩ maximum |
Drive Level: | 0.5µW maximum |
Parabolic Coefficient: | -0.04ppm/°C2 maximum |
Peak Temperature: | +25°±5°C |
Shunt Capacitance (C0): | 0.8pF typical |
Motional Capacitance (C1): | 1.9fF typical |
Ageing: | ±3ppm /year max. at +25°C |
Insulation Resistance: | 500MΩ min. @100VDC |
Crystal Cut: | X-Cut |
Operating Temperature Range: | -40° to +85°C |
Storage Temperature Range: | -55°C to +125°C |
Reflow Soldering: |
10s max. @+260°C twice or <230°C for 180 seconds |
RoHS Status: | RoHS Compliant, pB free |
Packaging: |
16mm EIA tape and reel 3000 pieces per reel |
焊接和超声波清洗
晶振的焊接温度条件是旨在允许同时处理其他电子元件,但取决于产品类型条件可能受到限制。确认使用前的条件。基本上,超声波清洗助焊剂允许,但在某些情况下,与振荡共振超声波清洁器的频率可能会导致晶体单元的特性恶化。请检查所有清洁前的条件。
腐蚀性物质的影响
当SMD晶体单元接触盐或腐蚀性材料或长期暴露于某些物质这可能是氯化物或硫化物气体等气氛造成严重的缺陷,例如包装失去其密封性由于腐蚀。选择粘合剂或灌封时要特别小心用于晶体单元周边的试剂。Euroquartz晶振,FC晶振,32.768kHz-FC-12.5pF晶振.
安装引线安装型晶体单元
(1)在PC板上安装一个晶体单元,使其高度单位低于其他部分;这样可以防止
由于冲击引起的破损引起的支架式玻璃上方。玻璃破碎可能会影响气密性密封导致性能下降。
(2)安装铅封式晶体单元时使用PC板,PC上的孔之间的距离电路板应该等于端子之间的距离晶体单元安装。螺距中最轻微的误差可能会导致玻璃裂缝水晶单元支架的一部分。
(3)安装引线型晶体单元时,我们建议设备应与PC联系电路板和焊接方式,以防止疲劳和由于机械共振引起的引线断裂。
(4)在PC板上安装贴片石英晶振后,移动如图14所示的单元使支架基底玻璃破裂导致特性恶化。别动了这样的水晶单元。
