Euroquartz晶振,EQ156晶振,32.7680-12.5-PH32768F-20晶振
频率:32.768KHZ
尺寸:3.2*1.5*0.8mm
Euroquartz晶振,EQ156晶振,32.7680-12.5-PH32768F-20晶振,Euroquartz Limited是一家独立的,以英国为基地的全球电子制造行业石英晶体,振荡器,滤波器和频率相关产品的制造商和供应商。
我们在短交货时间内根据您的确切要求设计和制造全面的频率相关组件和定制构建组件。
Euroquartz晶振,EQ156晶振,32.7680-12.5-PH32768F-20晶振, 32.768K晶振具有小型,薄型,轻型的贴片晶振表面音叉型晶体振荡器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷振荡器外壳更好的耐冲击性.
Euroquartz晶振故意对产品范围采取“基础广泛”的政策态度,以最大限度地提高灵活性,该公司拥有多个专业产品领域,特别是设计和制造定制电子滤波器,用于国防相关应用的高可靠性石英晶振和振荡器以及高耐辐射振荡器航空航天和空间卫星应用。

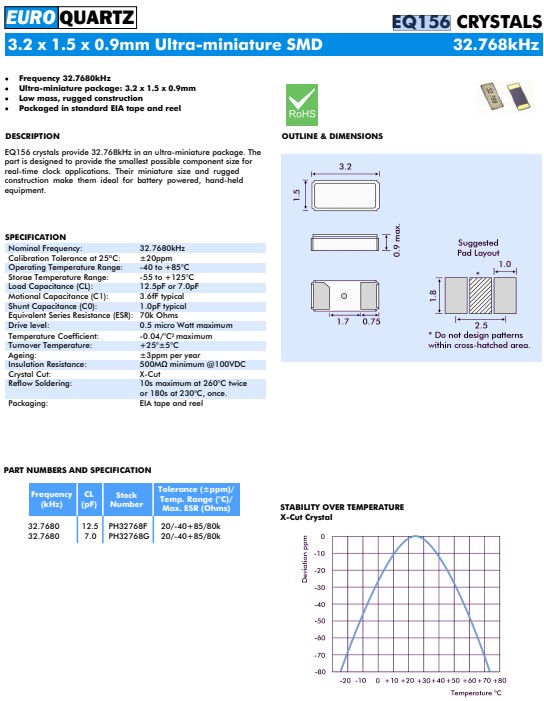

Nominal Frequency: | 32.7680kHz |
Calibration Tolerance at 25ºC: | ±20ppm |
Operating Temperature Range: | -40 to +85°C |
Storae Temperature Range: | -55 to +125°C |
Load Capacitance (CL): | 12.5pF or 7.0pF |
Motional Capacitance (C1): | 3.6fF typical |
Shunt Capacitance (C0): | 1.0pF typical |
Equivalent Series Resistance (ESR): | 70k Ohms |
Drive level: | 0.5 micro Watt maximum |
Temperature Coefficient: | -0.04/°C2 maximum |
Turnover Temperature: | +25°±5°C |
Ageing: | ±3ppm per year |
Insulation Resistance: | 500MΩ minimum @100VDC |
Crystal Cut: | X-Cut |
Reflow Soldering: |
10s maximum at 260°C twice or 180s at 230°C, once. |
Packaging: | EIA tape and reel |
焊接和超声波清洗,Euroquartz晶振,EQ156晶振,32.7680-12.5-PH32768F-20晶振.
晶振的焊接温度条件是旨在允许同时处理其他电子元件,但取决于产品类型条件可能受到限制。确认使用前的条件。基本上,超声波清洗助焊剂允许,但在某些情况下,与振荡共振超声波清洁器的频率可能会导致晶体单元的特性恶化。请检查所有清洁前的条件。
腐蚀性物质的影响
当无源贴片晶振单元接触盐或腐蚀性材料或长期暴露于某些物质这可能是氯化物或硫化物气体等气氛造成严重的缺陷,例如包装失去其密封性由于腐蚀。选择粘合剂或灌封时要特别小心用于晶体单元周边的试剂。
安装引线安装型晶体单元
(1)在PC板上安装一个晶体单元,使其高度单位低于其他部分;这样可以防止
由于冲击引起的破损引起的支架式玻璃上方。玻璃破碎可能会影响气密性密封导致性能下降。
(2)安装铅封式晶体单元时使用PC板,PC上的孔之间的距离电路板应该等于端子之间的距离晶体单元安装。螺距中最轻微的误差可能会导致玻璃裂缝水晶单元支架的一部分。
(3)安装引线型晶体单元时,我们建议设备应与PC联系电路板和焊接方式,以防止疲劳和由于机械共振引起的引线断裂。
(4)在PC板上安装贴片石英晶振后,移动如图14所示的单元使支架基底玻璃破裂导致特性恶化。别动了这样的水晶单元。
