Euroquartz晶振,95SMX(G)晶振,32.768kHz-95SMX(G)-20ppm-12.5pF晶振

频率：32.768KHZ

尺寸：8.0*3.8mm

贴片表晶32.768K系列具有超小型,薄型,质地轻的表面贴片音叉型石英晶体振荡器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.

订购热线：0755-27837162

Euroquartz晶振,95SMX(G)晶振,32.768kHz-95SMX(G)-20ppm-12.5pF晶振，高品质晶振产品制造是Euroquartz运营的核心。作为独立制造商，我们重视并保持AS 9100认证。AS 9100是由航空航天业界编写的国际质量管理标准，旨在保持和提高产品质量，并确保向行业提供完整的耗材。
Euroquartz晶振,95SMX(G)晶振,32.768kHz-95SMX(G)-20ppm-12.5pF晶振，它已在欧洲以EN 9100出版，在美国以AS9100出版，在远东以SJAC 9100出版。该标准将ISO 9001的所有内容与对航空航天的其他行业特定要求结合在一起。这个标准比ISO9001更严格，对于我们所有的军事和航空航天客户来说都是至关重要的，并且为所有其他客户对我们生产和供应的石英晶振产品质量提供更高的信心。

Euroquartz晶振,95SMX(G)晶振,32.768kHz-95SMX(G)-20ppm-12.5pF晶振，贴片表晶32.768K系列具有超小型,薄型,质地轻的表面贴片音叉型石英晶体振荡器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.
贴片晶振晶片边缘处理技术：贴片晶振是晶片通过滚筒倒边，主要是为了去除晶振晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使晶振晶片的边缘效应不能去除，而石英晶振晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动了不稳定。

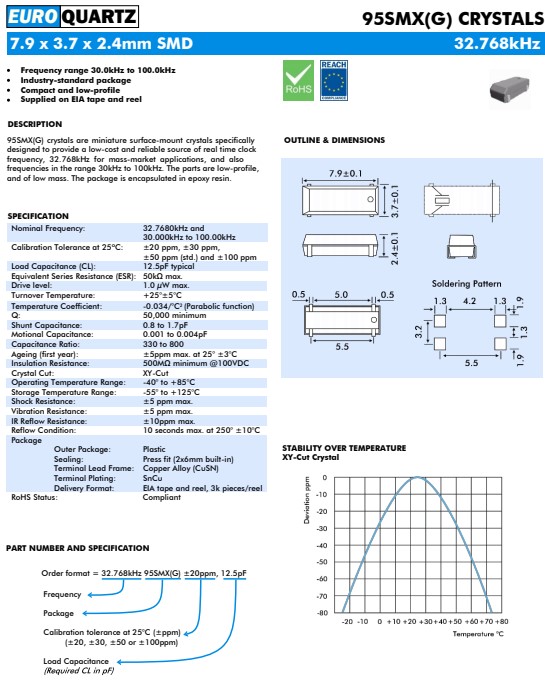

Nominal Frequency:	32.7680kHz and 30.000kHz to 100.00kHz
Calibration Tolerance at 25ºC:	±20 ppm, ±30 ppm, ±50 ppm (std.) and ±100 ppm
Load Capacitance (CL):	12.5pF typical
Equivalent Series Resistance (ESR):	50kΩ max.
Drive level:	1.0 µW max.
Parabolic Coefficient:	-0.034/°C2 (Parabolic function)
Q:	50,000 minimum
Shunt Capacitance:	0.8 to 1.7pF
Motional Capacitance:	0.001 to 0.004pF
Capacitance Ratio:	330 to 800
Ageing (first year):	±5ppm max. at 25° ±3°C
Insulation Resistance:	500MΩ minimum @100VDC
Crystal Cut:	XY-Cut
Operating Temperature Range:	-40° to +85°C
Storage Temperature Range:	-55° to +125°C
Shock Resistance:	±5 ppm max.
Vibration Resistance:	±5 ppm max.
IR Reflow Resistance:	±10ppm max
Reflow Condition:	10 seconds max. at 250° ±10°C
Package Outer Package: Plastic Sealing: Press fit (2x6mm built-in) Terminal Lead Frame: Copper Alloy (CuSN) Terminal Plating: SnCu Delivery Format: EIA tape and reel, 3k pieces/reel

RoHS Status:	Compliant

抗冲击
  无源贴片晶振可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
辐射
  暴露于辐射环境会导致石英晶体性能受到损害，因此应避免照射。
化学制剂/pH值环境
  请勿在PH值范围可能导致腐蚀或溶解晶振或包装材料的环境下使用或储藏这些产品。
粘合剂
请勿使用可能导致SMD无源晶振所用的封装材料，终端，组件，玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如，氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”，从而破坏密封质量，降低性能。）
卤化合物
  请勿在卤素气体环境下使用无源晶振。即使少量的卤素气体，比如在空气中的氯气内或封装所用金属部件内，都可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。
静电
过高的静电可能会损坏石英晶体谐振器，请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候，请使用电焊枪和无高电压泄漏的测量电路，并进行接地操作。
