Euroquartz晶振,2*6晶振,32.768K晶振

频率：32.768KHZ

尺寸：2*6mm

插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等.

订购热线：0755-27837162

Euroquartz晶振,2*6晶振,32.768K晶振，Euroquartz Limited是一家独立的，以英国为基地的全球电子制造行业石英晶体，振荡器，滤波器和频率相关产品的制造商和供应商。
我们在短交货时间内根据您的确切要求设计和制造全面的频率相关组件和定制构建组件。

Euroquartz对客户服务有着坚定的承诺。公司确保与客户的关系从最初的设计流程延伸到无源贴片晶振产品制造和售后支持。以声学工程为基础的市场理念强调客户服务，使Euroquartz具有极强的优势，为客户提供真正的设计解决方案。Euroquartz晶振,2*6晶振,32.768K晶振.

Euroquartz晶振,2*6晶振,32.768K晶振，插件圆柱晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等.

Euroquartz晶振故意对产品范围采取“基础广泛”的政策态度，以最大限度地提高灵活性，该公司拥有多个专业产品领域，特别是设计和制造定制电子滤波器，用于国防相关应用的高可靠性振荡器以及高耐辐射振荡器航空航天和空间卫星应用。

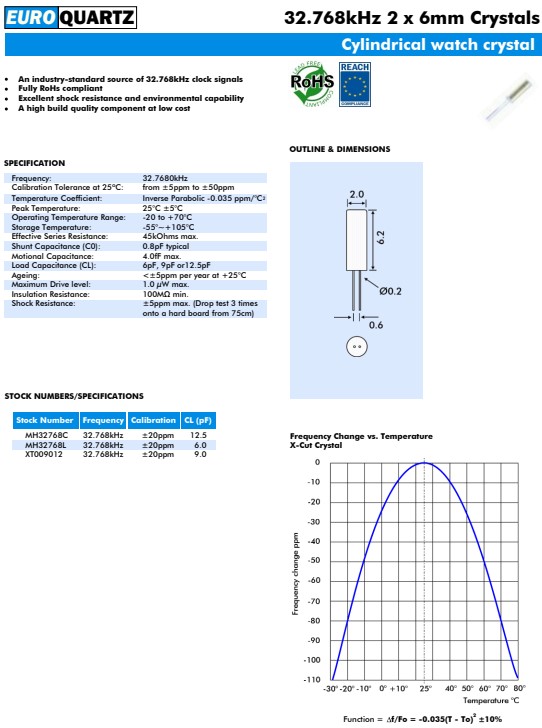

Frequency:	32.7680kHz
Calibration Tolerance at 25ºC:	from ±5ppm to ±50ppm
Temperature Coefficient:	Inverse Parabolic -0.035 ppm/°C2
Peak Temperature:	25°C ±5°C
Operating Temperature Range:	-20 to +70°C
Storage Temperature:	-55°~+105°C
Effective Series Resistance:	45kOhms max.
Shunt Capacitance (C0):	0.8pF typical
Motional Capacitance:	4.0fF max.
Load Capacitance (CL):	6pF, 9pF or12.5pF
Ageing：	<±5ppm per year at +25°C
Maximum Drive level:	1.0 µW max.
Insulation Resistance:	100MΩ min.
Shock Resistance:	±5ppm max. (Drop test 3 times onto a hard board from 75cm)

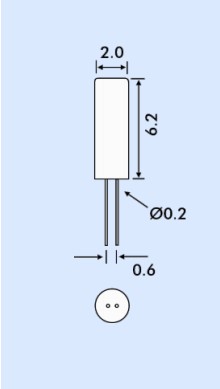

2-6 尺寸

焊接和超声波清洗
晶振的焊接温度条件是旨在允许同时处理其他电子元件，但取决于产品类型条件可能受到限制。确认使用前的条件。基本上，超声波清洗助焊剂允许，但在某些情况下，与振荡共振超声波清洁器的频率可能会导致晶体单元的特性恶化。请检查所有清洁前的条件。Euroquartz晶振,2*6晶振,32.768K晶振.
腐蚀性物质的影响
  当SMD无源晶振单元接触盐或腐蚀性材料或长期暴露于某些物质这可能是氯化物或硫化物气体等气氛造成严重的缺陷，例如包装失去其密封性由于腐蚀。选择粘合剂或灌封时要特别小心用于晶体单元周边的试剂。
安装引线安装型晶体单元
  （1）在PC板上安装一个晶体单元，使其高度单位低于其他部分；这样可以防止
由于冲击引起的破损引起的支架式玻璃上方。玻璃破碎可能会影响气密性密封导致性能下降。
  （2）安装铅封式晶体单元时使用PC板，PC上的孔之间的距离电路板应该等于端子之间的距离晶体单元安装。螺距中最轻微的误差可能会导致玻璃裂缝水晶单元支架的一部分。
  （3）安装引线型晶体单元时，我们建议设备应与PC联系电路板和焊接方式，以防止疲劳和由于机械共振引起的引线断裂。
  （4）在PC板上安装无源贴片晶振后，移动如图14所示的单元使支架基底玻璃破裂导致特性恶化。别动了这样的水晶单元。
