Crystek晶振,石英晶振,CYSxx晶振,石英无源晶振
频率:3.579545~86MHZ
尺寸:10.16~4.65mm
Crystek公司 成立于1958年,是射频微波和频率控制行业的高性能技术全球领导者。Crystek公司广泛的产品包括多种终端市场,包括无线,微波无线电,电信,工业,企业,航空航天和政府部门。Crystek公司是一家通过ISO9001:2008认证的企业,总部位于佛罗里达州迈尔斯堡CrystekCorporation®自1958年以来一直提供频率产品,包括石英晶体,XO(时钟振荡器),TCXO(温度补偿晶体振荡器),VCO(压控振荡器)和VCXO(压控晶体振荡器)。
Crystek经营两个专门用于频率控制的部门。Crystek晶体致力于开发和制造使用石英谐振器的频率产品。Crystek Microwave为微波行业开发频率控制和支持产品。其他产品包括:PLL(锁相环)合成器,RedBox VCO,RF同轴电缆组件,射频电缆连接器,批量射频同轴电缆,RF功率检测器,滤波器,衰减器,直流模块,无源晶振,RFPRO(袖珍参考振荡器),基于SAW的时钟振荡器和VCSO以及功率调节器。贴片式封装谐振器,49S进口大型晶振,CYSxx晶振
Crystek晶振,石英晶振,CYSxx晶振,石英无源晶振,插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,由于在49/S形晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.
石英晶振曲率半径加工技术:晶振晶片在球筒倒边加工时应用到的加工技术,主要是研究满足不同曲率半径石英晶振晶片设计可使用的方法。如:1、是指球面加工曲率半径的工艺设计( a、球面的余弦磨量; b、球面的均匀磨量;c、球面加工曲率半径的配合)2、在加工时球面测量标准的设计原则(曲率半径公式的计算)。贴片式封装谐振器,49S进口大型晶振,CYSxx晶振
Crystek晶振 |
单位 |
CYSxx晶振 |
石英晶振基本条件 |
标准频率 |
f_nom |
3.579545~86MHZ |
标准频率 |
储存温度 |
T_stg |
-45°C~+90°C |
裸存 |
工作温度 |
T_use |
-0°C~+85°C |
标准温度 |
激励功率 |
DL |
100μW Max. |
推荐:100μW |
频率公差 |
f_— l |
±10,50× 10-6 |
+25°C 对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±15,100× 10-6/-30°C~+85°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
14~32PF |
不同负载电容要求,请联系我们. |

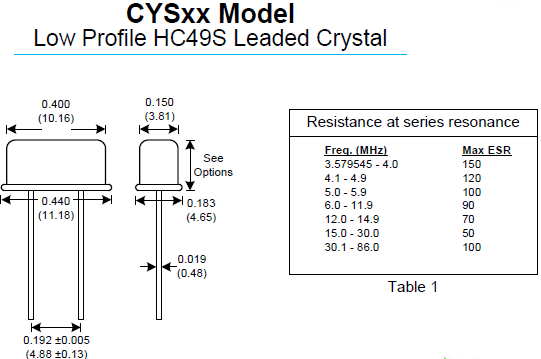

串联电阻(ESR) |
R1 |
如下表所示 |
-40°C~+85°C, DL = 100μW |
频率老化 |
f_age |
±3× 10-6/year Max. |
+25°C,第一年 |
这些晶振知识介绍是指,金属面晶振在产品上线之后发生不良品或者没反应的情况下,自检办法。石英晶振如果在电路上的功能不规则或根本无法全部晶振找出得到了应用操作,请使用以下的清单找出可能存在的问题。请按照确定的因素和可能的解决方案的说明。我们从晶振使用输出无信号开始寻找相关问题。Crystek晶振,石英晶振,CYSxx晶振,石英无源晶振
我们可以先使用示波器或者频率计数器来检查石英贴片晶体终端的两个信号,如果没有信号输出,请按照步骤1-1到1-4步执行检查。如果有从石英晶振(XOUT)的输出端子的输出信号,而是从在终端(辛)输出没有信号,请检查石英晶振体以下step1-5到步骤1-6。
你可以先把晶体卸载下来并测试石英进口晶振的频率和负载电容,看看他们是否能振动,也可以使用专业的石英晶体测试仪器来检测 。如果你没法检测你也可以将不良品发送给我公司,我们检测分析之后告诉你结果。如果有下列情况发生,晶振不起振,首先你先查看你产品上使用的负载电容CL是否对,是否跟你的线路相匹配,或者是晶振的精度是否符合你的要求,或者你可以把产品发送回我公司分析。如果晶振频率和负载电容跟要求相对应的话,我们将需要进行等效电路测试。比如等效电路测试如下:贴片式封装谐振器,49S进口大型晶振,CYSxx晶振
负载电容:如果振荡电路中负载电容的不同,可能导致进口49S晶体谐振器振荡频率与设计频率之间产生偏差,如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / (CG+CD) + CS。其中CS表示电路的杂散电容。Crystek晶振,石英晶振,CYSxx晶振,石英无源晶振
测试条件:(1)电源电压:超过 150µs,直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量引脚型石英晶振频率时,探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时,可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽,以观察波形。(请勿使用该探头的长接地线).
振荡频率测量:必须尽可能地测量安装在DIP49S晶体谐振器电路上的的振荡频率的真实值,使用正确的方法。在振荡频率的测量中,通常使用探头和频率计数器。然而,我们的目标是通过限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式,如下面的图所示(图)。2, 3和4)。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。
接触振荡电路:探针不影响图2,因为缓冲器的输出是通过49S插件晶体输入振荡电路的输出来测量的。逆变器进入下一阶段。探针不影响图3,因为在IC上测量缓冲器输出(1/1、1/2等)。图4示出了来自ic的无缓冲器输出接收的情况,由此通过小尺寸测量来最小化探针的效果。输出点之间的电容(3 pF以下XTAL终端IC)和探针。然而,应该注意到,使用这种方法输出波形较小,测量不能依赖于即使示波器能检查振荡波形,频率计数器的灵敏度也可以。在这种情况下,使用放大器来测量。贴片式封装谐振器,49S进口大型晶振,CYSxx晶振
