Cardinal晶振,贴片晶振,CX252晶振,石英进口晶振

频率：12~54MHZ

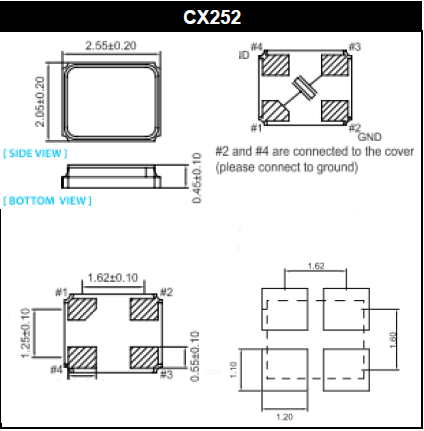

尺寸：2.5*2.0mm

小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

订购热线：0755-27837162

Cardinal Components公司除了在进口晶振，振荡器，TCXO和VCXO石英基于时钟产品的商品市场上的竞争对手外，还有哪些产品？在Cardinal Components，Inc.自1986年以来，我们一直向北美，欧洲和亚洲的电子行业供应最优质的石英晶体和振荡器。在我们的历史中，我们与许多客户保持着长期的合作关系。他们回来是因为他们知道，不管挑战如何，Cardinal都能完成工作！
通过ISO-9001：2008认证，Cardinal致力于为我们的客户提供最优质的SMD晶体产品，技术支持和卓越的服务。我们的工程人员可以回答您的问题，并为新产品和现有产品提供设计帮助。我们提供灵活的交付计划，例如JIT和订单备货，因此消除了供应问题。2520小型4脚晶振,美国进口石英晶振,CX252晶振

Cardinal晶振,贴片晶振,CX252晶振,石英进口晶振,智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.
石英晶振产品电极的设计：晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率；2.往外界引出电极；3.改变电阻；4.抑制杂波。第1、2、3项相对简单，第4项的设计很关键，电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化。特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大，故对电极的设计提出了更精准的要求。2520小型4脚晶振,美国进口石英晶振,CX252晶振

Cardinal晶振	单位	CX252晶振	石英晶振基本条件
标准频率	f_nom	12~54MHZ	标准频率
储存温度	T_stg	-55°C~+125°C	裸存
工作温度	T_use	-10°C~+60°C	标准温度
激励功率	DL	100μW Max.	推荐:100μW
频率公差	f_— l	±10,30× 10-6	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±10,30× 10-6/-30°C~+85°C	超出标准的规格请联系我们.
负载电容	CL	9,12PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C~+85°C, DL = 100μW
频率老化	f_age	±2× 10-6/year Max.	+25°C,第一年

2520小型4脚晶振,美国进口石英晶振,CX252晶振

晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了无源石英晶振的品质和可靠性,必须在适当的条件下存储,安装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。Cardinal晶振,贴片晶振,CX252晶振,石英进口晶振
PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于进口SMD晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些金属面晶振产品,并在开封后尽可能进行安装,以免长期储藏。正常温度和湿度：温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH.(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。2520小型4脚晶振,美国进口石英晶振,CX252晶振

驱动能力:驱动能力说明无源2520进口晶振振荡晶体单元所需电功率，其计算公式如下：驱动能力 (P) = i2?Re其中i表示经过晶体单元的电流，Re表示晶体单元的有效电阻，而且 Re=R1（1+Co/CL）.Cardinal晶振,贴片晶振,CX252晶振,石英进口晶振

2520小型4脚晶振,美国进口石英晶振,CX252晶振

测试条件:(1)电源电压:超过 150µs，直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量无源贴片晶振频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线）.

2520小型4脚晶振,美国进口石英晶振,CX252晶振

1.振荡电路:晶体谐振器是无源元件，因此受到四脚金属面SMD晶振电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。
2.角色的分量与参考值:在振荡电路的设计中，必须认识到2520时钟晶振个体的作用。组件.在表1中，以例如振荡电路为例来描述角色。（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。当反馈电阻（rf）未安装在振荡电路中时，如图所示表1，即使在振荡功率作用下，谐振器也不会启动振荡。电路。除非有适当值的电阻器连接，否则振荡不会启动。2520小型4脚晶振,美国进口石英晶振,CX252晶振
