频率微调是大多数厂家应用在石英晶振身上的一种加工技术，在实际生产中比较关键，直接决定了石英晶体谐振器是否可以大批量生产，以及量产的品质，对晶振厂家来说极其重要。接下来由金洛鑫电子带大家了解一下，什么是贴片晶振和插件晶振的离子刻蚀频率微调加工技术的原理，和使用方法。

离子刻蚀频率微调加工工艺与真空蒸着频率微调有相似处也有不同处。首先,两种频率微调方法都必须在高真空环境下进行,因此在加工前都必须确认真空腔的真空度是否达到要求,一般都要求在1×103Pa以上。其次还必须确认真空腔的水冷设备没有漏水现象,使用的真空泵需要用真空油时还要确认真空腔内没有被油污染。接着还要保证晶振上没有灰尘或脏污等异物附着,为了有效的控制异物,加工环境最好是5000级以下的净化空间。离子刻蚀频率微调加工除了要注意以上要求外,还必须注意到离子刻蚀后数秒内频率的偏移问题,这个问题将影响到生产效率和合格率。

离子刻蚀后数秒内频率的偏移:

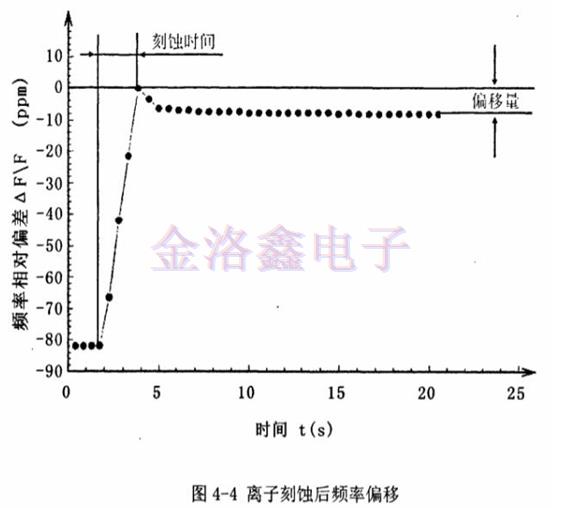

采用离子刻蚀进行频率微调,在刻蚀后频率会发生偏移。这会使频率调整精度低于真空蒸着频率调整法。如图4-4所示,离子刻蚀后频率会产生偏移,纵轴表示与目标频率的偏差,单位是pm。在刻蚀前,贴片晶振的频率相对于目标频率是负的。在调整时,一边用测频系统测定石英晶振的频率,一边用离子束照射石英晶振的电极膜, 电极膜被刻蚀,频率随之升高。当刻蚀停止后,会出现频率下降的现象。刻蚀刚停止的几秒内,频率下降较快,随后下降会渐渐变缓,最后趋于稳定,不再变化。这种离子刻蚀后频率偏移的原因比较复杂,其原因之一是因为离子刻蚀时对晶片产生的热应力[5][21]。其理论依据比较深奥,在此不做讨论。本文主要通过实验,找出频率偏移的规律,对石英晶体谐振器进行离子刻蚀加工时设定合适的参数,使得这种偏移在实际应用中产生尽可能小的影响。

现在用AT方向切割的石英晶片做成的贴片石英晶振进行实验,用离子束对晶片进行刻蚀,统计出蚀刻速度与频率偏移的联系。

实验对象:A品种的石英晶体使用的晶片是长方形,尺寸为长1996u±3u,宽1276u±2a,晶片厚度为62.04u。目标频率为26.998380MHz。晶片先用昭和真空生产的磁控溅射镀膜机SPH-2500进行镀膜,为了提高镀层密着性,先镀少量的铬膜, 然后按频率要求镀银膜,总膜厚约为1.73u。使得在离子束刻蚀加工前的频率与目标频率的差为2000ppm~300ppm之间。

实验设备:离子束刻蚀频率微调机使用昭和真空生产的SFE-6430T。离子枪的加速钼片到晶片表面的距离为25mm,氩气流量为0.35SCCM。

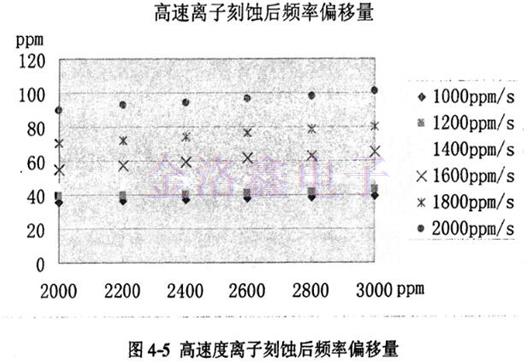

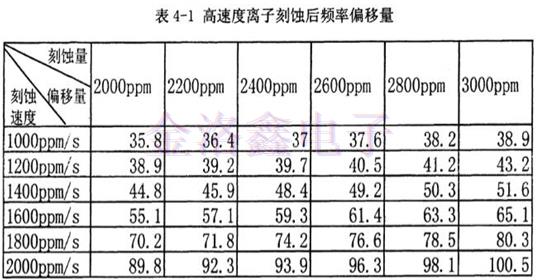

首先,进行较大刻蚀速度对石英进口晶振进行刻蚀的实验,测得偏移量。如表4和图4÷5所示当刻蚀速度在1000ppm/s到2000ppm/s的范围,离子刻蚀后的偏移量随着刻蚀速度的增加而有很大的升高。如当刻蚀量为2000ppm时,频率偏移量山刻蚀速度为1000ppm/s的35.8ppm快速增长到刻蚀速度为2000ppm/s的89.8ppm。当刻蚀量为3000ppm时,频率偏移量便会超过100pm。此外,从图4-5中可以看出,在同一刻蚀速度下,刻蚀后的频率偏移量还会随刻蚀量的增加呈线性升高。

其次,进行较低刻蚀速度对无源晶振进行刻蚀的实验,测得偏移量。如表4-2和图4-6所示,与高速时的情况类似,刻蚀速度增加时,刻蚀后的偏移量也会随之增加。并且,在同一刻蚀速度时,刻蚀后的偏移量也随刻蚀量的增加而线性增大。从图表中可以看出,刻蚀速度减小后,刻蚀后的偏移量也会减小很多。当刻蚀速度减小到80ppm/s时,刻蚀量为200pm时,刻蚀后偏移量仅为2.5pm。如果进一步控制刻蚀量,当刻蚀量降到100ppm时,刻蚀后偏移量仅为0.2ppm,基本接近于0。因此在实际生产时,如果能将刻蚀速度控制到80pm/s,刻蚀量控制在100pm以下, 晶振的离子束刻蚀后的频率偏差较大,且公差范围较小,为了减少离子束刻蚀后频率偏移产生的影响,提高产品的精度,可以采用3段加工模式,但是生产效率会有所降低)。

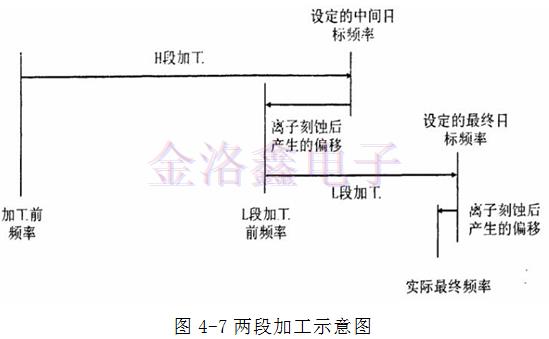

离子刻蚀两段加工模式如图4-7所示,首先进行H段加工,用高的刻蚀速度和大的刻蚀量,从加工前频率开始加工,等加工到设定的中间目标频率后停止刻蚀,一段时间后,由于离子刻蚀后的频率偏移的影响,使频率下降,回到L段加工前频率。接着进行L段加工,用低刻蚀速度和小刻蚀量,从L段加工前频率开始加工,等加工到设定的最终目标频率后停止刻蚀,一段时间后,出于离子刻蚀后频率偏移的影响, 使频率下降,回到实际最终频率,当实际最终频率在公差范围内就为良品,加工就结束。如果实际最终频率低于公差范围可以作为F-不良重新加工一次。如果实际最终频率大于公差范围,则只能作为F+不良而报废。

而在实际生产过程中,由于操作员缺乏相关理论知识,不能精确的对加工参数进行设定。使得加工的SMD晶振会因为刻蚀速度过快,产生较大的频率偏移,或直接产生F+。而刻蚀速度太低不仅会降低加工的效率,当时间超过设备的监控时间后,就会直接出现F-不良。

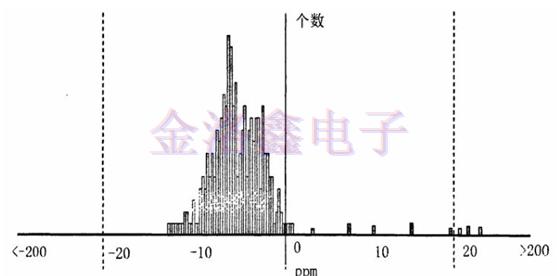

例如,在实际应用中,因为操作员没有系统的理解以上理论知识,当A品种的石英水晶振动子在进行离子刻蚀微调时,发现频率分布整体偏低,接近20ppm。因为担心现F-不良,希望将整体颏率调鬲。此时应该确认是否是因为H段加工时的速度太慢, 导致L段加工前的频率过低。使得在进行L段加工时,时间过长,超过了设备的监控时间,而强制停止L段加工。而操作员没有经过确认就主观的将最终日标频率调高, 发现频率略有上升,但仍然偏低。就调高L段的刻蚀速度,刚开始有一定效果,但是没有达到理想状态,就继续调高L段刻蚀速度,此时不但没有效果,反而因为速度太高,刻蚀后的频率偏移使得频率有略微的下降。并且出现因刻蚀速度的太高而产生的F+不良(如图4-8)。因为没有专业技术继续调整,并且认为不良品数量不多,为了赶快完成当日产量,就继续加工制品。此时,因为H段的刻蚀速度低,影响加工效率, 并由于F+的出现,增加了产品的不良数。

图4-8各参数设置不良时离子刻蚀后频率偏移的频率分布表

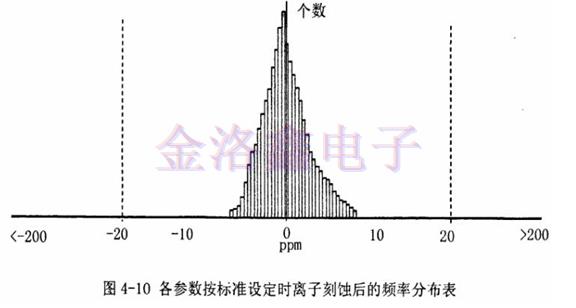

为了解决这一问题,本文通过前几节的知识和实验数据,制定标准的参数。首先将最终目标频率设定在0pm。然后为了将L段加工的频率偏移尽可能减少,就将L段的刻蚀速度设定为80ppm/s。为了控制L段的刻蚀量在100pm左右,将中间目标频率设定在-45pm,H段加工速度设定为1600ppm/s,这是H段加工后的结果在50ppm~-0ppm之间,加上刻蚀后的频率偏移使得L段加工的刻蚀量在-100pm120ppm之间。按这样的设定既可以保证L段加工的效率,也可以控制L段加工后的频率偏移。使得最终实际频率以目标频率为中心分布。将上述方法设定的参数作成作业标准书如图4-9所示,让作业员遵照执行。图4-10是按此作业标准操作,对制品加L后的频率分布。山图中可以看出频率是以日标频率为中心分布的,并且分布比以前集中,也没有不良出现。因此,本论文提出的方法可以提高压电石英晶体的合格率。
