在深圳，广州，杭州，上海这些科技发展快速的城市里，可以明显感觉到周围和生活都在不断的变化，和科技带来的便捷。例如盛极一时的共享产业链，智能汽车，智能家居到现在华为出的5G折叠智能手机，都是科技发展的证据，身边的电子产品也越来越智能化，多功能化，对周边的电子元件要求也更高了。许多产品都开始用比较高端的LVCMOS输出的差分晶振，和MEMS可编程振荡器这两种有源晶振，因为像无线基站，手机信号处理器，GPS/北斗导航定位，雷达，飞机/船舶呼叫设备，网络设施这些需要阻挡干扰信号并且要兼容电磁的，只有高性能的晶体振荡器才能满足设计要求。

每个产品设计师都必须每天处理电磁兼容性（EMC）或电磁干扰（EMI）问题-尤其是在使用石英振荡器等频率决定元件时。安装石英晶体振荡器中的IC产生陡峭的锋利边缘，并产生强烈的谐波泛音。扩频振荡器是解决此问题的一种方法，但有许多应用都无法使用。例如，在中心扩展为±0.5％的情况下，输出频率在fout的范围内被调制±0.5％。鉴于频率为33.333或66.666MHz，±0.5％的频率调制意味着频率调制范围为33.333MHz±166.665kHz或66.666MHz±333.330kHz-对于精确时钟来说太大了。这些应用通常仅允许±50ppm，或者换句话说，减少100倍。

频率稳定性为±50ppm，相当于33.333MHz时的±1.66665kHz容差，或66.666MHz时的±3.3333kHz容差。在这种情况下，开发人员迄今为止不得不采取非常昂贵的措施来降低EMC-EMI。这不再是必要的。基于创新的IC技术-下一代时钟-来自LandsbergamLech的Petermann-Technik提供高度多样化的SMD可编程晶振，具有SoftLevel输出信号。上升）和下降时间（下降）。SoftLevel技术允许根据客户要求精确调整输出信号。

SoftLevel功能的作用：

图1显示了LVCMOS晶振输出信号的周期t，其中t上升和t下降在20％和80％之间。图2显示了在电源电压为+3.3VDC时，与SoftLevel LVCMOS差分晶体振荡器输出信号（蓝线）相比，正常LVCMOS方波信号（红线）的侧面轮廓。该图清楚地显示了SoftLevel函数如何围绕方波的边缘（产生类似鲨鱼鳍的形状），从而显着减少谐波泛音。图3显示了与输出信号周期t相关的EMC-EMI衰减（奇次谐波泛音）。trise和tfall与时钟信号的周期t成比例地表示。

在t的0.05至0.45（5％至45％）范围内，上升和下降可以延长。如果与基本信号相比tt上升和t下降延长5％，则信号形状非常接近原始方波信号。在高达45％的延伸时，差分振荡器输出信号的形状越来越像鲨鱼鳍，并且在第11次谐波泛音时EMC-EMI衰减大于-60dB。这种简单调整t上升和下降的巨大价值。

图1：LVCMOS输出信号的周期t，其中trise和tfall在20％和80％之间。

SoftLevel功能对开发人员造成了什么损失？没什么，因为SoftLevel功能是LPO，LPOP，HTLPO，WTLPO，UPO，HTLPO-AUT和WTLPO-AUT系列的MEMS晶振的标准功能。（AUT=AEC-Q100中定义的汽车）。这些振荡器系列还提供标准外壳，尺寸为7mmx5mm，5mmx3.2mm，3.2mmx2.5mm，2.5mmx2.0mm和2.0mmx1.6mm，因此可放置在现有的PCB布局上作为石英振荡器的直接和直接替代品。这样的内部工程在彼得曼-TECHNIK可根据应用的具体需求优化建议客户和编程产品，开发者必须说什么牛逼上升/吨下跌在他的申请中他可以接受的时间。正是这种编程-trise/tfall的延长-实现了谐波泛音衰减。在SMD硅时钟振荡器电路设计中，PETERMANN晶振的专家建议在电源电压和接地引脚之间使用0.1μF去耦电容。这大大减小了电源电压的影响。

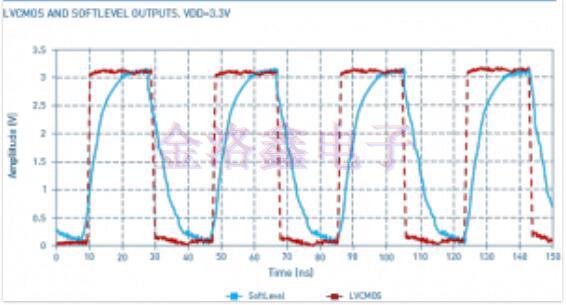

图2：普通LVCMOS方波信号（红线）的侧翼轮廓与具有圆边的SoftLevelLVCMOS输出信号（蓝线）相比较。

SMD硅时钟振荡器的其他优点：

上述系列的SMD硅时钟振荡器也可用于2.25至3.63VDC的电源电压范围。振荡器可由此VDD范围内的任何电源电压驱动（例如，2.5VDC±10％，2.8VDC±10％，3.0VDC±10％或3.3VDC±10％）。因此，产品开发人员只需要将一个振荡器限定为四个经典电源电压。这一标准功能为开发人员节省了大量资金用于组件认证，而供应链经理则为采购，管理和存储大量资金显着减少了组件。以较大批量购买的组件价格较低。当然，SoftLevel功能也可用于2.25至3.63VDC的VDD范围作为标准功能。作为另一个标准特性，MEMS贴片振荡器具有非常严格的频率容差，例如±20ppm@-40/85°C，±30ppm@-40/105°C和±50ppm@-40/125°C。当然，AEC-Q100兼容振荡器（HTLPO-AUT和WTLPO-AUT）也可提供上述所有功能。

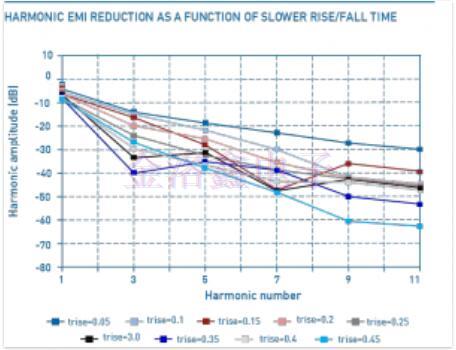

图3：EMC-与较长时期相关的EMI降低。

SoftLevel功能改善了EMC-EMI特性：

SMD硅时钟振荡器的EMC-EMI特性可以通过简单地使用SoftLevel功能免费调整输出信号的t上升和下降t来显着提高，这意味着开发人员不再需要采取昂贵的措施来提高其应用的EMC-EMI性能。MEMS石英振荡器可以直接放置在现有的PCB布局上。此外，由于VDD范围为2.25至3.63VDC，并且标准频率公差非常严格，因此可以节省大量资金用于元件认证，采购，管理和存储。

MEMS是一种硅振荡器，它与普通的石英晶体振荡器不一样，材料是硅晶，从2005年以后才开始被生产厂家们了解，因为在些之前，MEMS晶振的成本非常高，当时的产品有可以替代的，所以基本上很少厂家会采用MEMS。差分晶振也是差不多的道理，但现在国外的晶振厂家有效的控制了成本，最主要的是稳定性好，可抗干扰信号，处理电磁兼容的问题，而且现在很多智能产品都要用到MEMS和LVCMOS系列的高级振荡器，需求数量和使用次数也不断的增加。
