一种新型的超低相噪OCXO振荡器诞生于IQD公司

返回列表 来源:金洛鑫 浏览:- 发布日期:2019-12-16 10:56:07【
分享到:

一种新型的超低相噪OCXO振荡器诞生于IQD公司

现在是大数据时代,通信与网络是维持现代社会发展与生存的重要根基,随着5G通讯协议的话题愈演愈烈,未来2年将很有可能是爆发期,也将带动周边的产品.石英晶振是产品系统和设备主要使用的电子配件之一,这几年因为5G的热度不断上升,国内外许多厂家都为些做好准备,研发和设计专用于5G模块上的晶体和振荡器,其中超高性能的OCXO振荡器,被行业人士认为是非常适合5G基站,5G信号塔,5G智能手机使用的一种振荡器产品.因为这种晶振具备许多优良的特性.

IQD晶振公司推出了一种新的高稳定性和低相位噪声的恒温石英晶体振荡器(OCXO),该振荡器还具有出色的短期稳定性.IQOV-220-4085摄氏度的整个工业温度范围内具有高达±0.5ppb(十亿分之一)的出色频率稳定性能,短期稳定性(艾伦偏差)0.5ppt(tau=1s).IQOV-220具有24小时6µS的保持规范,通常为-140dBC/Hz@10Hz的近相位噪声和通常为-160dBc/Hz@100kHz的远相位噪声,是高性能合成器,网络时钟的理想选择,雷达和卫星通信.

IQOV-220的工作频率为10MHz,并安装在行业标准的36x27mm密封通孔金属封装中.这款SinewaveOCXO能够驱动高达50Ω的负载,并在12V电压下工作,在预热期间最大消耗5W功率,25摄氏度时在稳态下最大消耗1.2W功率.新的OCXO有源晶振在引脚2上进行了频率调节,从而可以在控制电压为08V的情况下将频率拉低±0.4ppm(百万分之一),足以覆盖10年的使用寿命.

一种新型的超低相噪OCXO振荡器诞生于IQD公司

这个新系列是IQD提供的OCXO广泛系列的一部分,其中包括极低的相位噪声性能和超小型封装,是采用密封封装的高稳定性OCXO Oscillator具有出色的相位噪声和艾伦偏差.

频率参数:

频率10.0MHz

频率稳定度±0.50ppb

老化(连续运行30天后):最大±0.1ppb

每天,每年最大±30ppb

电源电压变化(±10%变化):±1ppb(最大值)

短期稳定性(tau=1s):0.5ppt

电气参数:

电源电压12.0V±5

能量消耗:

预热:最大5W稳态(@25°C):最大1.2W

25°C的预热时间:10分钟后最大值为±2ppb

频率调整:

最小±0.4ppm

控制电压08V

输入阻抗50kΩ以上

斜率:

拉拔:至少十年老化

工作温度范围:-4085°C

输出详细信息:输出兼容性正弦波

驱动能力50Ω

输出电平:(交流耦合到50Ω):+10dBm(±2dBm)

噪音参数:

相位噪声(典型值@25°C)

-118dBc/Hz@1赫兹

-140dBc/Hz@10赫兹

-152dBc/Hz@100kHz

-155dBc/Hz@1kHz

-160dBc/Hz10kHz

-160dBc/Hz@100kHz

谐波失真:-30dBcmax

杂散:最大-80dBc

环境参数:

振动:(IEC60068-2-06,测试Fc,10Hz-55Hz,1.5mm位移,55Hz-500Hz10G

冲击:IEC60068-2-27,测试Ea,11ms的时间内加速度峰值增加50g.

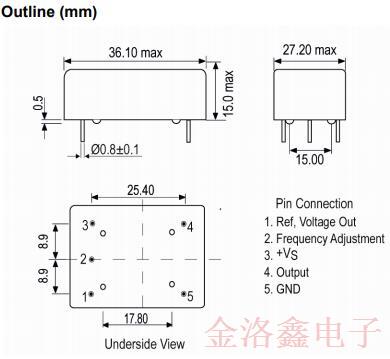

封装尺寸图:

一种新型的超低相噪OCXO振荡器诞生于IQD公司

由于技术原因OCXO振荡器的封装尺寸始终无法有大的突破,是所有频率组件里体积最大的,之前是使用这种振荡器的厂家不多,因此发展一直停滞不前,如果随着5G商业化开端,相信许多海内外的晶振厂家,包括IQD公司在内都会加紧研发更小的尺寸,和更高的性能,以满足产品的需求.

一种新型的超低相噪OCXO振荡器诞生于IQD公司
