压电石英晶体平面倒边石英片厚度的确定
如果不是从事石英晶体研发设计相关事业的，几乎不会有人了解，一颗完整的晶体生产起来是如此的复杂，涉及的领域至少有数字，电子学，工程学，平面，激光，微调等方面。正因为如此所有与海外晶振厂家重新订购石英晶振，交期大部分在1~3个月不等，工序数量太多，至少有几十道，确定平面倒边石英晶片的厚度是非常重要的一个步骤。

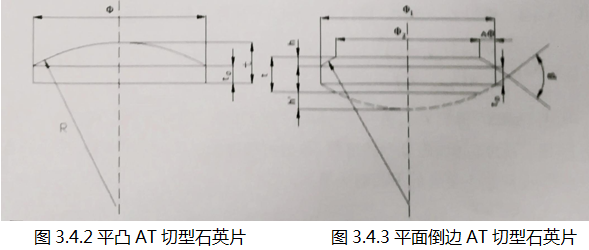

当直径与厚度比45<Φ/t<60范围时，为了消除边缘效应的影响，石英片的外形一般采用平面倒边。如图3.4.3所示，但目前实际生产中,当15<Φ/t<<60时,都采用平面倒边。由于其加工方法比平凸、双凸更方便，且能达到产品规格要求，晶振片的厚度计算公式可用下列近似式计算。
当石英片的直径Φ和厚度t确定后，应按如下步骤计算：
平面倒边片如图(3.4.3)中的β角，一般在6°~9°,β角按下式计算：
式中，N1、N2的值为：
对于AT切:N1=1665KHz•mm；N2=2542KHz•mm；
对于BT切:N1=2560KHz•nmn；N2=1654KHz•mm。
n为波节线，由边缘算起的顺序号，其含义是，当振动波传播到石英晶体谐振器晶片边缘反射回来时，到达平台边缘时，刚好是波节，即不振动的位置。从而减小边缘效应。

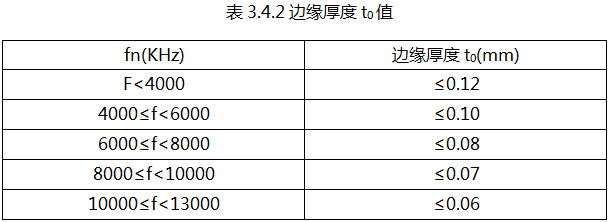

图中t0为石英片边缘厚度(即留边量)。从理论上来说，t0应该接近于零，即处于石英片切变振动的节面(即不振动的面)上。这也是石英晶振固定的位置，从而使等效电阻达到最小。但是t0太小，易产生生破边、破角，为此应根据频率的高低来选择t0的值。对HC-49/U型的石英片其t0值建议按下表3.4.2确定。
经计算,β=6.8°或取8.32°。

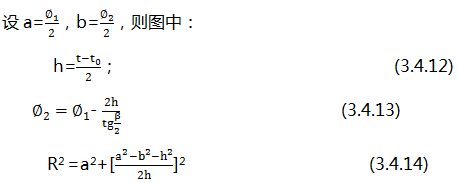

平面倒边片的曲率半径按下法计算。
有人会提出边缘厚度t0太小，一定会有破边、破角，这种提法是错误的，关键在滚筒倒边时的转速如何确定。这将在石英片的制造中来确定。
以上就是关于贴片晶振平面倒边石英片厚度确定的全部资料，金洛鑫电子做为国内首屈一指的石英晶振生产厂家，会定期的发布一些与晶振相关的技术资料，进口晶振原厂代码，行业新动态等资讯，让广大新老客户更了解频率控制元器件，在选购合适的晶振时有所帮助，一切与晶振相关的问题欢迎咨询金洛鑫电子！咨询热线：0755-27837162
