详解KDS Crystal水晶装置特性与技术
晶体设备用于我们日常生活中熟悉的电子设备,例如智能电话等信息通信设备,高分辨率音频等AV设备和汽车.例如,智能手机可以与世界各地的人们进行通信,您可以随时随地获取所需信息.这款便携式智能手机使用无线电波发送和接收语音和信息.准确稳定地产生该无线电波下面的参考信号的部分是石英晶体器件.当你说水晶时你怎么看?你有水晶球,项链和戒指等配件吗?它是一种被称为水灵的水晶,自古以来就很有用,但它不仅具有美感,而且具有各种物理特性.
特性1:压电现象/逆压电现象
晶振具有在施加压力时产生电荷的性质,并且它被称为压电现象.相反,它还具有在施加电压时以恒定节奏振动(变形)的特性,并且它被称为逆压电现象.1880年,居里兄弟发现了压电现象,在接下来的1881年,逆向压电现象在数学上由李普曼推导出来并由居里兄弟证实.
性质2:双折射

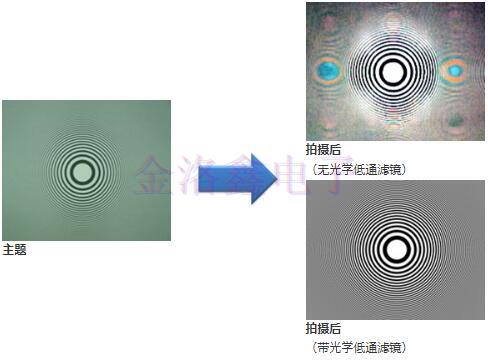

它是将入射在压电石英晶体上的光线分成两个具有不同振动方向的线性偏振光,普通光线和非常光线的特性.使用这种特性的光学低通滤波器消除了称为莫尔条纹的光学伪信号,导致数码相机和监视摄像机的图像质量恶化,并实现高图像质量.
晶体是由硅(Si)和氧(O)组成的单晶(SiO2).另外,用于配件等的紫水晶和黄水晶也是石英水晶振动子的成员.通过在紫水晶中含有铁离子,它看起来是紫色的,因为它吸收黄绿色光.类似于citrin紫水晶,它是由于在晶体中包含铁离子,但它吸收蓝紫色光并且看起来是黄色的,因为所含铁的电子构型是不同的.由于含有钛离子,锰离子和铁离子,玫瑰石英晶体呈淡粉红色.还有一种是一种含有金红石石英二氧化钛针状晶体的晶体.
石英器件必不可少的人造石英

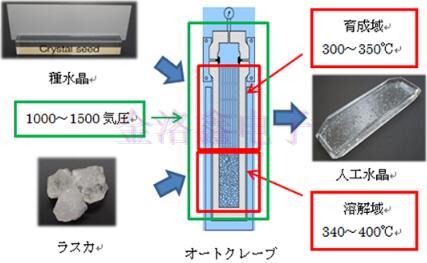

过去,天然石英用于石英装置,但天然石英存在许多问题,例如大量杂质和尺寸和质量的变化.人造石英是解决这些问题的方法.然后我们介绍如何制作人造水晶.称为高压釜的大型压力容器充满碱性溶液,上半部分填充种子石英(晶体排列中具有很少缺陷的石英板),下半部分填充有称为rasca的天然石英原料.结晶的是人造晶体.根据品种的不同,它将在2至3个月的时间内生长,而长的则会生长约6个月.
高压釜,通过应用技术,使战舰,特种钢容器,可以承受高温和高压的炮筒制成.它是一个大的,内径650毫米,高15米.
KDS晶振公司是如何晶体如何转变为电子元件?在晶体器件中,让我们看看最具代表性的石英晶体作为示例,直到产品完成.
加工1块水晶片

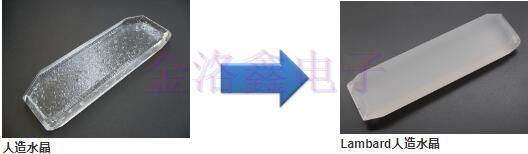

石英(人造石英)是一种无色透明的晶体,但晶体具有方向性,为了起到电子部件的作用,必须使晶轴清晰.此过程称为Lambard处理.

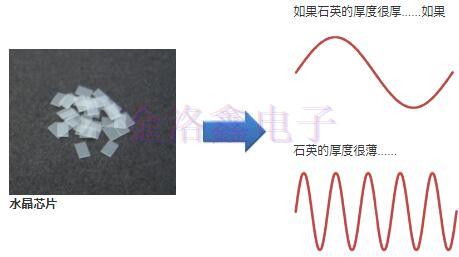

之后,根据目的切割到晶轴所需的角度,并使用研磨剂抛光到目标频率.在通常使用的称为AT切割的过程中,频率与石英的厚度成反比,因此抛光的石英片在较高频率下变薄,在较低频率下变厚.
2.频率调整和清洁
用研磨剂处理的石英芯片的表面具有加工变形,例如小裂缝和污垢.为了消除这些加工变形和污垢,晶体表面经化学抛光并使用化学品清洁.在这项工作中,SMD晶体单元的频率调整也是同时进行的.
3.电极形成
电极由处理过的石英片上的金或金等金属膜形成.通过向该电极供电,晶体可以通过反向压电现象振荡.
4个石英片的粘接和密封

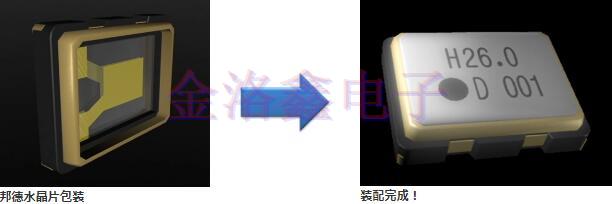

使用导电粘合剂将形成有电极的石英片固定到诸如陶瓷的封装上.在牢固粘合以承受诸如跌落和振动之类的各种冲击之后,在以1,000,000为单位检查频率的同时执行频率的最终调整.之后,将其密封在真空或氮气氛中以防止电极氧化.
5.检验,包装,运输
进行最后检查以确保满足目标特性,并且通过的石英晶体谐振器包装和运输.电子建立了一个方便而富裕的社会.手表的石英化发生在20世纪70年代,无线电手表出现在21世纪,使我们能够更准确地了解时间.随着液晶电视的出现以及2003年数字地面广播的开始,电视现在可以在更薄的大屏幕上享受.数码相机可以拍摄照片而不必担心电影,并且享受它们的方式已经扩大.此外,随着汽车中的动力传动系统,车辆控制和车身控制等电气化的发展,增加了诸如导航的信息通信,并且自动驾驶技术也取得了显着的进步.晶体器件已经参与了这些电子器件的发展,并在这些器件中发挥了重要作用.随着高度可靠的ICT(信息和通信技术)基础设施的发展,ICT正在扩展到医疗,护理和农业等领域.支持这些电子设备的晶体设备的重要性变得越来越重要.
