为什么要重启精密石英晶振的频率?
精密型的石英晶体和振荡器在生产过程中，要求通常都比较高，不仅制造的流程繁琐，成型前的测试项目也有很多，老化测试是其中比较重要的一项。什么是晶振老化？其实是石英晶振在使用前后产生的损耗，就叫老化，老化越快寿命越短，和人的生命一样时间越久消耗越多。
由于精密石英晶振的极低老化（小于）f/f=10-8，因此假设是稳定的埋藏状态，即。恒温，恒定电负载，恒定重力场等。此精度等级的晶体在恒温器中运行。关闭并重新启动工作电压后，必须将恒温器恢复到工作温度。恒温器的加热时间越短，由于温度场（应力），石英晶体谐振器中的机械应力就越大。结果，除了频率的温度响应之外还发生进一步的频率变化，石英在每次接通时进行更新的，更短的老化过程。重启后的这段时间，直到达到给定的频率容差，称为重启时间。恒温器的启动时间决定性地涉及到这一点。因此，只能使用相关的恒温器进行精确测试。重新进入时间的常见指示是例如3x1O-9上1小时，或1x1O-9下24小时。通过使用SC切割石英，过冲和磨合时间可以减少到约1/2至1/3。SC切割是双捻切割，仅在特殊情况下使用，因为相关的高成本。他还具有在通常的OCXO振荡器温度下具有特别平坦的频率-温度曲线的优点。对于紧密的第二谐振电路，必须采取措施。

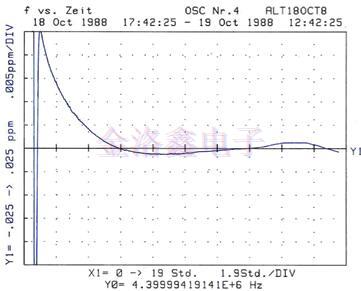

图2.46恢复频率，精密石英实例
共振频率的短期稳定性：
短期稳定性描述了晶振频率值或相位围绕频率统计平均值的短期变化。这些波动发生在小数秒到分钟之间。短期常数可以在时间范围或频域内指定为相位噪声。对于振动石英，短期常数通常在频域内进行评估。为此，将评估频率或相位调制所产生的页面边缘。该信息可以是单向波段相位噪声≥f。是比率
该值以dBc为单位，相对于1Hz带宽。或者，指示频率波动SY（f）的频谱功率密度。所使用的石英振荡器具有良好的短期稳定性并且可用作反馈支路中的选择元件。对于振荡器的低相位噪声，谐振器的高振动质量Q是至关重要的。在根据Leeson模型（第7.6章）的模拟中，在载体<（f）附近的区域中。1/Q2。Gagnepain“12>发现即使对于1/f噪声，1/Q4依赖于1Hz的石英测量（图2.47）。
但即使是短期的不稳定性，石英晶体也会对相位噪声产生影响。石英的添加剂的原因是电极薄膜，与支架的接触，表面的质量（发丝裂缝）以及表面的清洁度（异物污染），石英振荡器的振荡幅度。然而，石英对电路的适应性对音叉振荡子的短期稳定性具有决定性影响。性能调整似乎是最佳的。

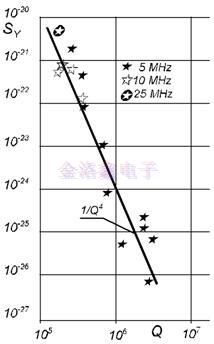

图2.471/f频率噪声SY（1Hz）与石英Q的函数关系。
稳定性是一颗合格的贴片石英晶振最基本的要求，频率稳定性低的晶体或振荡器，会给产品带来不好的影响，从而形成质量与品质问题，一颗好的晶振可以让工程和设计事半功倍。许多采购在找晶振供应商上的时候，除了参数以外，品质稳定是最重要的需求。
