有很多客户反映，石英谐振器与电路组装后，频率不在要求的数值上，造成电路不能正常工作。通过我们的分析与研究，这种情况多与谐振器的寄生振动有关，有时也与电路设计不合理有关。因为石英晶振会有多个寄生响应，对厚度切变晶体来说频率在20MHZ以上，尤其是泛音晶体易产生寄生响应。泛音晶体的基频谐振电阻有时会与三次泛音的谐振电阻相差较小，在不加滤波电路时有可能在基频频率上振荡，因此可能时应在电路设计加上选频回路避免该情况发生。另一个原因是泛音晶体的基频波的3倍频（3次谐波）与3次泛音的频率靠得很近，选频电路难于将其滤除，造成跳频现象。如果可能有这种情况发生，在订货时，应提出基频3倍频与3次泛音频率的间隔要求，一般在150-250ppm间。也可在设计电路时适当减小电路增益，减低3次谐波的成分。

石英晶体谐振器工作原理，主要材料是人造水晶，成分是SIO2，它不但是较好的光学材料，而且还是重要的压电材料。晶体谐振器就是利用石英晶体所具有的压电效应，制造的具有选择频率和稳定频率作用的元器件，在稳频、选频和精密计时等方面有突出的优点，是石英晶体振荡器和窄带滤波器等的关键元件。它主要由被好电极的石英晶片、支架、外壳几部分组成。

石英晶体谐振器大致包含这几款常用晶振：

1、有引线石英晶体谐振器49U（石英片为圆形片，外形尺寸4x 11x 13，不包括引线）；49S（有的地方也叫49US，石英片为圆方形片，外形尺寸11.05 x 4.65 x 3.5（高度有不同尺寸），不包括引线）；50U（外形与49U一样，引线为粗引线，大约D1.5mm）；49B（与49S一样，加绝缘片后引线被压扁，可以用SMT方法贴板，行业内也叫假贴片，因为不是用的贴片Base）；UM-1（石英片为圆形片，外形尺寸8.0 x 7.9 x 3.2，不包括引线，Base和引线镀金）；UM-5（石英片为圆形片，外形尺寸6.0 x 7.9 x 3.2，不包括引线，Base和引线镀金）；49M，49N均与49B类似；49A为49U打弯腿加工，可以SMT贴片。另外还有圆柱晶振有引线谐振器，像3x10、3x9、2x8、2x6，均是由外形尺寸命名（不包括引线长度），也可以做成打弯腿共SMT贴片的形状，这一个系列有人也称为表晶。

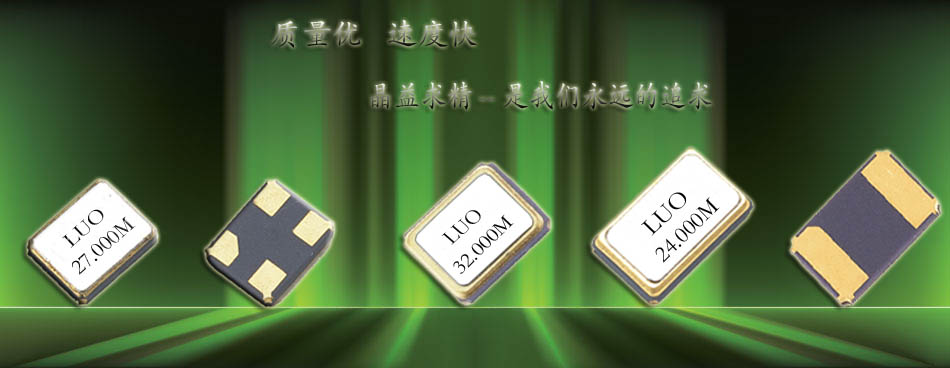

2、无引线石英晶体谐振器（SMD谐振器）根据外形尺寸命名，分为7050（7x5）、6035（6.0x3.5）、5032（5.0x3.2）、4025（4.0x2.5）、3225（3.2x2.5）、2520（2.5x2.0）、2016（2.0x1.6）、2012（2.0x1.2），目前3225及其以上型号内地比较常见，2520有些外资厂也有加工，2016、2012主要在日本生产；这些都是用SMT方法贴片上板，对可焊性和晶体外形尺寸要求严格。金洛鑫电子作为国内最专业晶振厂家，品性稳定,耐高温,编带盘装,保证质量,按时交货,欢迎来电咨询。

1921年，人们发现石英晶片谐振特性具有稳频作用，开创了石英晶体谐振器在通信技术中的应用。第二次世界大战期间,由于军事通信的需要,压电石英技术有很大发展。1940年前石英谐振器的频率稳定度为10-5，50年代达到10-8,70年代2.5兆赫和5兆赫的高精密石英谐振器经长期工作后的最佳水平可分别达到10-13和10-12。现代石英谐振器已能解决短期稳定度问题，秒级稳定度最佳水平已达10-13，毫秒级稳定度最佳水平已达10-12。石英谐振器的频率范围1945年前为100千赫～10兆赫,1960年扩展为500赫～200兆赫,1977年高频扩展到350兆赫。1980年后用离子束刻蚀出超薄晶片，使石英谐振器的基频达1000兆赫。
