石英晶体谐振器的密度为265g/cm3,莫氏硬度为7,透明晶莹。

在常温常压下,石英晶体不溶于水和三酸(盐酸HCl、硫酸H2SO4、硝酸HNO3)属于溶解度极小的物质。但在高温高压下,再加入适量助溶剂,如碳酸钠(Na2CO3)或氢氧化钠(NaOH)等,就可大大提高其溶解度。这个特点被用于石英晶体的人工培育。

氢氟酸(HF)、氟化铵(NH4F)与氟化氢铵(NH4HF2)是石英晶体良好的溶解液,这在石英晶片加工中是很有用的。

石英晶体谐振器是一种良好的绝热材料,导热系数比较小(见表1.3.1)

表1.3.1石英晶体的导热系数

温度(℃)	K3×10-3(cal/cm·s:℃)	K1×103( cal/cm.s℃)
-200	接近150	66
-150	74	36
-100	52	26
-50	40	20.5
0	32	17.0
50	25.5	14.9
100	21	13.1

室温附近,沿z轴方向的导热系数是沿垂直于z轴方向导热系数的二倍左右与z轴成q角的任一方向的导热系数可由下式求得

(1.3.1)

Kφ=K3cos²φ+K1sin²φ,

其中K1是垂直于Z轴的导热系数,K3是平行于z轴的导热系数石英晶振的膨胀系数也很小,且沿z轴方向的线膨胀系数a3约为沿垂直于z轴方向线膨胀系数a1的1/2(见表1.3.2)。

表1.3.2石英晶体的线膨胀系数值

温度(℃)	a1×10-6/℃	a3×10-6/℃
-250	8.60	4.10
-200	9.90	5.50
-100	11.82	6.08
0	13.24	7.10
100	14.45	7.97
200	15.61	8.75
300	16.89	9.60
400	18.5	10.65
500	20.91	12.22

若已知a₁和a₃,由下式可求出与Z轴成φ角的任一方向的线膨胀系数a_L:

al=a₃+(a1-a₃) sin²φ (1.32)

在室温附近:

a_L=(7.48+623sin²φ)×10^-6 (1.33)

并可由a₁和a₃求得体膨胀系数a_r

a_r=2a₁+a₃ (1.3.4)

由于晶振的热膨胀系数较小,因此可用于精密仪器中。但当它被加热时, 体膨胀系数会发生很大变化。在温度达573℃时,石英晶体由a石英晶体转变为B石英,体积急剧增大。石英晶体内部产生的较强的机械应力可能会造成裂隙和双晶,这是在石英晶体元件的加工中要注意避免的。

石英晶体谐振器还是一种良好的绝缘体,其电阻率可由下式求得：

p=Be^-AT;

式中,p为电阻率,T为绝对温度,e为自然对数的底,A等于1.15×104B为相应的常数。平行于z轴方向的B=3000,垂直于z轴方向的B为平行于z轴方向的1/80。B值除与晶振结构有关外,还与沿z轴方向孔道中碱金属杂质(K⁺、Na⁺)的存在有关。表1.3.3列出了石英晶体在不同温度下的电阻率,单位为ohm. cn。

表1.3.3石英晶体在不同温度下的p(ohm^.cm)

温度(℃)	平行于z轴的p	垂直于z轴的p
20	0.1×10¹⁵	20×10¹⁵
100	0.8×10¹²
200	70×10¹⁸
300	60×10⁶

无源晶振介电常数(描述材料介电性质的量,是电位移D与电场强度E的一个比例系数)的各向异性不很明显,平行于z轴的介电常数ε₃=4.6,垂直于z轴的介电常数ε₁=4.5。

在电场作用下,电介质发热而消耗的能量叫介质损耗,通常以损耗角的正切值(tg6)来表示其损耗的大小。石英贴片晶振的介质损耗较小,tg6<2×10^-4因此用它作电气材料具有高稳定性。

石英晶体虽不像诸如弹簧、橡皮筋那样的物体,振动日时能看到明显地形变,但是它仍然服从弹性定律(胡克定律),并且可以通过全息照相看到它形变的情况。当然,晶振的形变更复杂些,描述更困难些,这将在第二章中进一步讲述。

某些电介质由于外界的机械作用(如压缩、拉伸等)而在其内部发生变化产生表面电荷,这种现象叫压电效应。具有压电效应的电介质也存在逆压电效应,即如果将具有压电效应的介质置于外电场中,由于电场的作用,会引起介质内部正负电荷中心位移,而这位移又导致介质发生形变,这种效应称为逆压电效应。

正像某些其它音叉晶振(如酒石酸钾钠KNaC₄H₄O₆.4H₂O、钛酸钡 BaTio₃等等)那样,石英晶体也具有压电效应。由于其结构的特殊性,不是任何方向都存在压电效应的,只有在某些方向,某些力的作用下才产生压电效应。例如:当石英晶体受到沿x轴方向的力作用时,在x方向产生压电效应,而y、z方向则不产生

压电效应,当SMD晶振受到沿y轴方向的力作用时,在x方向产生压电效应,而y、z方向也不产生压电效应。若受到沿z轴方向的力作用时,是不产生压电效应。因此又称x轴为电轴,y轴为机械轴。利用贴片晶振的压电效应可制造多种高稳定性的频率选择和控制元件,这将在以后各章逐步讲述。

石英晶体也与其它一些物质(如方解石CaCO3、硝酸钠NaNO3晶体等)那样具有双折射现象,即一束光射入石英晶体时,分裂成两束沿不同方向传拓的光其中一束光遵循折射定律,叫做寻常光或称“0”光,另一束光不遵循折射定律,叫做非寻常光,又称“e”光,如图1.3.1所示,寻常光在石英晶体内部各个方向上的折射率mo是相等的,而非寻常光在时钟晶振的内部各个方向的折射率n₀却是不相等的。例如:对于波长为5893A的光,石英晶体的n₀=1.54425,最大的n_e=1.5536。石英晶体虽然具有双折射现象,但当光沿z轴方向入射时,不发生双折射现象,所以又称z轴为光轴

贴片石英晶振还具有旋光性。即平面偏振光(光振动限于某一固定方向的光)沿z轴方向通过石英晶体后,仍然是平面偏振光,但其振动面却较之原振动面旋转了一个角度。

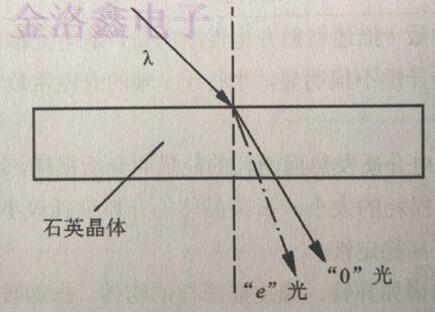

图1.3.1石英晶体的双折射

石英晶体的光学性质被应用到制造各种光学仪器和石英片加工工艺中。

从六十年代起开展了石英晶体元件辐射效应的研究工作,在此做一些简单的

介绍。

由于宇宙射线的辐照和核武器爆炸,地球周围存在高能粒子和y射线、X射线等辐射。这些辐射对石英晶体及其器件都有很大的影响,无色透明的石英晶体经放射线照射后会变为烟色,石英晶体元件被辐照后,会使频率发生变化,稳定性下降,等效电阻升高。

一般认为,石英晶体被γ射线和高能粒子轰击后,会产生结构空穴和色心,这是由于碱金属离子(A1⁺³和Na⁺)的存在所引起的。因此,要提高石英晶体抗辐射的能力,首先要减少和消除石英晶体中的上述杂质。一方面选择最佳籽晶和

生长条件;另一方面可使用“电清除”的方法驱逐晶体中的杂质。有人做过这样的实验:用z向厚度为1cm的样片,加温到450~470℃,加电压1500-1700V/cm,通过晶体的电流为250μA,20分钟后则降为20μA,这时在负极表面出现由碱金属杂质形成的乳白色薄层。显然,这是一种高温、高压排除晶体中金属离子等杂质的工艺过程。经过这种“电清除”的人造石英晶体制成的石英晶体元件就具有良好的抗辐射性能。
