使用进口晶振时你应该知道哪些
人类使用石英水晶晶振做为主要的电子产品元件已经有一百多年了，但真正了解的人非常少，只有专业人士和专业的晶振厂家，才能解答出相关的技术工艺和使用过程中，需要注意的问题和解决方法。虽然我们常说，只有匹配合适的参数，石英晶体和有源晶振就可以无碍的应用到产品身上，但这也并不是百分百正确的。诚然，适用的优质高端晶体使用过程通常不会有问题，但考虑到每个进口晶振品牌制造的工艺不同，也会有不明显的差距，不然石英晶振的价格有些会相关甚远。
那么如何才能快速的了解呢？对于工程来说这并不难，多看一些相关的技术资料，或通过与进口晶振供应商交流咨询，基本上也能掌握部分重要的核心原理。
什么是水晶的CL值？它的影响是什么？
所有石英晶体谐振器都具有串联谐振频率（fs，最低阻抗频率）。在此频率下，晶体在电路中呈现电阻。通过添加与晶体串联的电抗（电容），可以从该系列频率“拉”出晶体。当与外部负载电容（CL）结合使用时，石英水晶振子在略高于其串联谐振频率的频率范围内振荡。这是并联（负载谐振）频率。
订购并联晶体时，请始终以picoFarads（pF）指定标称并联谐振频率和负载电容量。例如，可以订购CL的标准值（例如15pF）; 然后计算电容器值以匹配晶体CL。
负载频率取决于CL值，其公式如下所示。
如果输出晶振频率高于目标频率，则应增加外部电容CL（或Cd和Cg的值），以将频率降低到目标频率。另一种方法是，如果频率高于中心频率，则采用具有较低电容的晶体。
当晶体CL和PCBA CL不匹配时，输出频率有什么影响？
我们生产水晶CL以满足客户的要求。标称频率意味着石英晶体谐振器CL和PCBA CL在振荡器电路中彼此相遇（无频率偏差）以满足客户。
如果PCBA的CL高于晶体，则输出频率应低于标称频率。
如果PCBA的CL低于晶振，则输出频率应高于标称频率。
音叉晶振的频率可牵引性不足或牵引范围不对称。
（1）如下所示，电路的负载电容与可牵引性之间存在负相关。它表明，当负载电容变小时，频率牵引范围会更大，反之亦然。
（2）另一方面，无源晶振特性也影响频率牵引范围。例如，有Trim Sensitivity（TS），Co和C1。负载电容的增量变化的分数频率变化称为TS。当C1变大或Co变小时，频率可牵引性变大。
（3）如果拉伸范围不对称，即一侧拉力不足而另一侧拉力太大，我们可以调整晶体的负载电容值。
pcba上的负载晶体频率具有扩散分布。
由于进口贴片晶振频率可牵引性和负载电容之间的关系，负载电容越小，频率变化越敏感。以下步骤如下所示。
（1）增加负载电容Cg和Cd，并使用CL较大的晶体。
（2）使用更精确的电容器Cg和Cd。
（3）使用更精确的晶体。
水晶石英的AT切割有哪些特点？

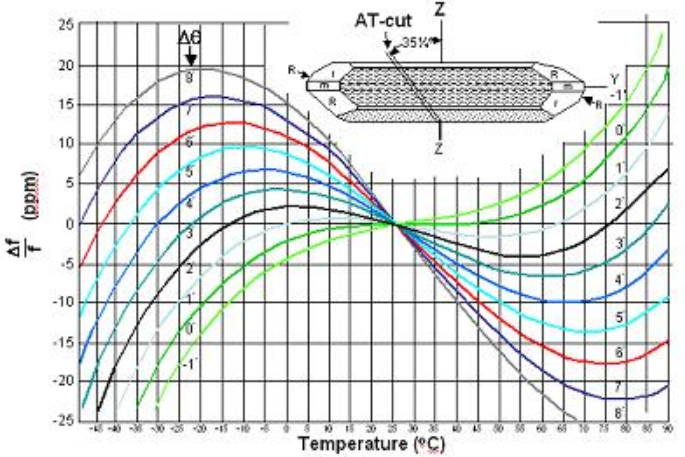

AT切割是石英水晶谐振器器件中最常用的切割角度。温度系数仅受温度偏差的第三个函数支配。此外，它在很宽的温度范围内具有出色的频率稳定性。晶体频率-温度特性的规格由切割角度和工作温度范围的微调决定。该图显示如下：
由于频率输出偏差超出限制，系统无法正常工作？
第1步。如果频率计测量的频率超过极限，我们应该增加外部电容CL（或Cd和Cg的值），将贴片晶振频率降低到我们的目标频率，反之亦然。
步骤2。如果频率远高于目标频率，我们可以采用具有较低电容的晶体，反之亦然。
