Statek晶振低频振荡器设计的比较

来源：金洛鑫浏览：- 发布日期：2018-12-17 09:57:52【大中小】

分享到：

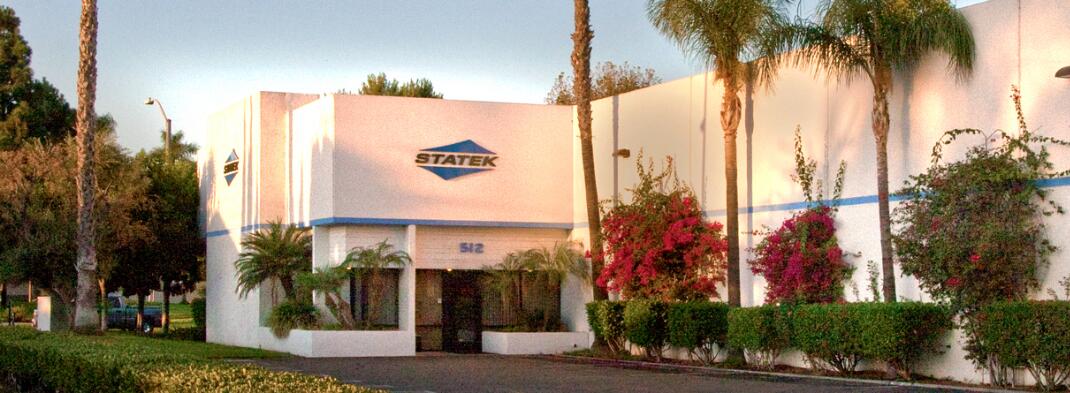

Statek公司崇拜高新技术和创新设计，自1970年创立开始，一直追寻和研究让石英晶体和石英晶体振荡器变得更高性能，更高品质和低成本的设计方案，实现快速的新产品开发和验证。并且Statek晶振公司是比较早就开始把化学蚀刻，光刻，微机械加工应用到晶振的制造当中，大部分产品具有低老化，耐高冲击，抗辐射，低加速度灵敏度，工作温度范围宽，精准的校准公差等特性。

Statek水晶的设计和调整:

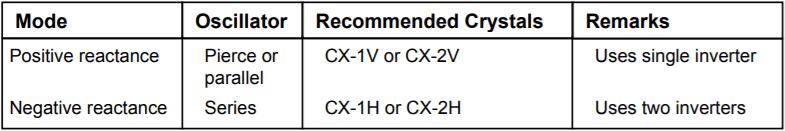

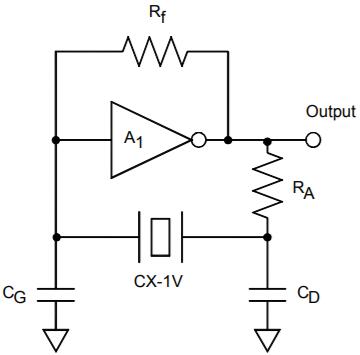

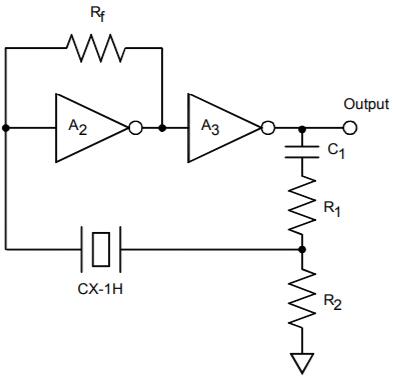

具体的操作方式（表1）。皮尔斯振荡器穿孔振荡器（图1）利用了单逆变器，具有两个相移电容器和晶体提供180ºC反馈回路中的相移。该晶振表现得像电气一样是一个电感器。的频率振荡在30ppm到300ppm之上晶体的串联谐振频率。如果晶体从电路中移除了振荡器通常会停止振荡。与一系列振荡器相比，穿孔振荡器通常开始变慢减少电流。小型便携式设备（电池供电），包括手持数据输入终端，利用刺穿振荡器。系列振荡器通常是一个串联振荡器（图2）由两个级联逆变器组成第二个之间连接的晶体变频器输出和第一个逆变器输入。晶体表现得像电一样这是一个电容器。振荡器会通常更高的频率自由运行水晶被移除。相比于刺穿石英晶体振荡器，它开始更快（通常100毫秒）并且更高当前。
