什么是晶振的二次谐振?
许多人都知道晶振是一种频率控制元器件，是利用自身的频率振荡特性工作的，但它其他的特性了解的人却不多，比如石英晶体的谐振与共振。其中谐振可以分为并联谐振电路和串联谐振电路，共振频率之于石英谐振器也有非常大的意义，今天我们就主要来讲，什么是石英晶振的二次谐振。
从较完备的方程看厚剪切振动的谐振
我们注意到，石英晶体较高频率下的主共振会跟随一系列的联合国谐波剪切振动，即副共振(图2.40)。这些是各种阵列的防测厚度剪切和厚度扭转振动，它们是基础(n=1)或超高(n=3；5；7)的主共振-我...。)后面(图2.39)。

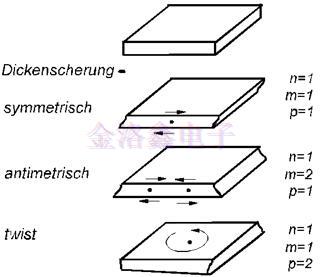

厚厚的剪切，轻微的共振

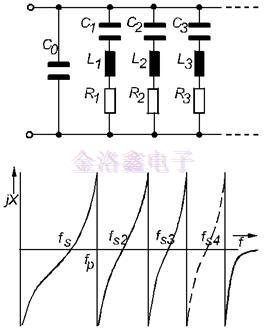

图2.40等效电路图，带有二次谐振的石英
通过小电极直径和非常薄的电镀（能量捕获原理），可以在很大程度上抑制二次谐振。然后谐振电阻变得稍高阻抗。因此，该技术仅适用于滤波器。

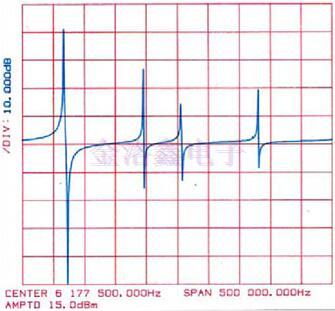

图2.41次级共振谱

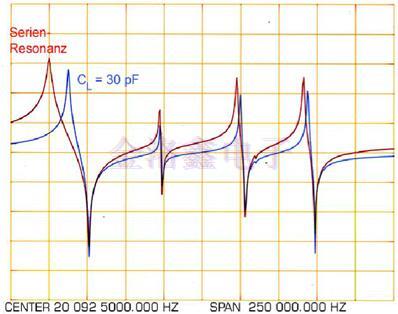

图2.42二次谐振，拉动行为-电容
在振荡器应用的情况下，如果振荡器电路设计正确，则将二次谐振抑制3dB就足够了（图2.41）。其特征在于二次谐振的动态电感大于主波的动态电感，Anschwingzeitkonstante的二次谐振大于主谐振。因此，振荡器将首先以主波振荡然后进入极限，从而抑制侧向谐振的振荡。从二次谐振的牵引行为可以容易地看出，二次谐振的动态容量较小。图2.42显示了负载电容CL=30pF的频率变化。振荡器达到幅度的99％的建立时间描述了以t为单位的等式，L1为mH，k=幅度因子，RN=负。石英振荡器电路的电阻，R1为S.
