SG3225VEN系列低抖动差分振荡器系列规格书
SG3225VEN系列低抖动差分振荡器系列规格书
目前在全球范围内有能力和实力量产差分晶体振荡器的厂家和品牌,已经越来越多,但少有可以比肩日本爱普生晶振品牌的,他们自己开发设计的差分晶振,性能稳定,具有超低的相位抖动和相位噪声.主要可用于国防,军用,通信,工业,汽车等领域,而且爱普生公司很早之前,就开始供应小体积的3225mm封装的差分系列型号.每一款都是根据市场的需求制造,可以对应不同的产品需求,客户只需要选择合适的规格和参数即可.
5G将成倍增加通信流量.5G通信网络需要高速和宽带,同时将噪声水平降至最低.这可以通过通信设备的高频低抖动参考时钟来实现.使用上述OSC振荡器,客户可以从基本模式晶体输入具有极低相位抖动和功率的高频基准(最高500MHz),以实现出色的相位噪声.
特征:
●水晶振荡器(SPXO)
●频率范围(fo):25MHz至500MHz
●输出:LVDS
●电源电压:典型值2.5V/3.3V(典型值)
●工作温度:-40℃~+105℃
●低相位抖动:典型值为60fs.(fo=156.25MHz)
应用领域:
●网络设备(路由器,交换机,光模块等)
●数据中心
●测试测量设备,工厂自动化
●ADC和DAC等高速转换器

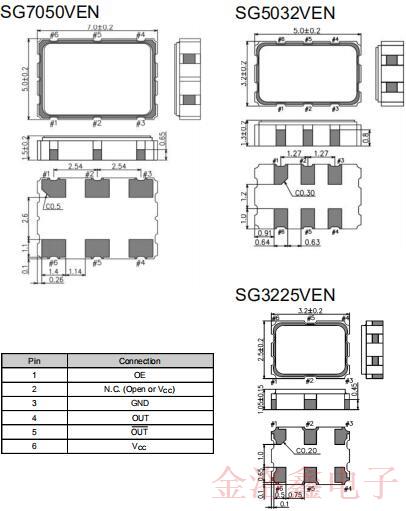

外形图和端子分配:
典型表现:

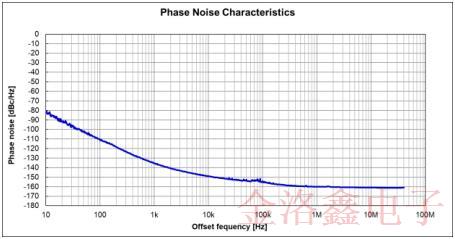

相位噪声(fo=156.25MHz,VCC=3.3V)
相位抖动(12kHz至20MHz):60fs(典型值)

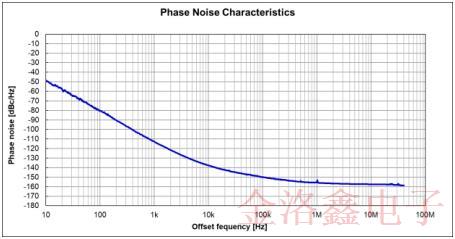

相位噪声(fo=491.52MHz,VCC=3.3V)
相位抖动(12kHz至20MHz):30fs(典型值)
绝对最大额定值:
|
参数 |
符号 |
规格 |
单元 |
条件 |
||
|
Min. |
Typ. |
Max. |
||||
|
最大电源电压 |
Vcc |
-0.5 |
- |
4 |
V |
fo≤200MHz |
|
-0.5 |
- |
5 |
V |
fo>200MHz |
||
|
输入电压 |
Vin |
-0.5 |
- |
VCC+0.5 |
V |
OE终端 |
|
储存温度范围 |
T_stg |
-55 |
- |
125 |
℃ |
|
工作范围:
|
参数 |
单元 |
规格 |
单元 |
条件 |
||
|
Min. |
Typ. |
Max. |
||||
|
电源电压 |
Vcc |
2.375 |
2.5 |
2.625 |
V |
后缀:D |
|
3.135 |
3.3 |
3.465 |
V |
后缀:C |
||
|
电源电压 |
GND |
0.0 |
0.0 |
0.0 |
V |
|
|
工作温度范围 |
T_use |
-40 |
+25 |
+85 |
℃ |
后缀:G |
|
-40 |
+25 |
+105 |
℃ |
后缀:H |
||
|
LVDS负载条件 |
L_LVDS |
|
100 |
|
Ω |
|
*电源启动时间(0％VCC→90％VCC)应大于150μs
*应在靠近差分晶振的VCC和GND引脚之间连接一个0.01F和一个0.1F的旁路电容

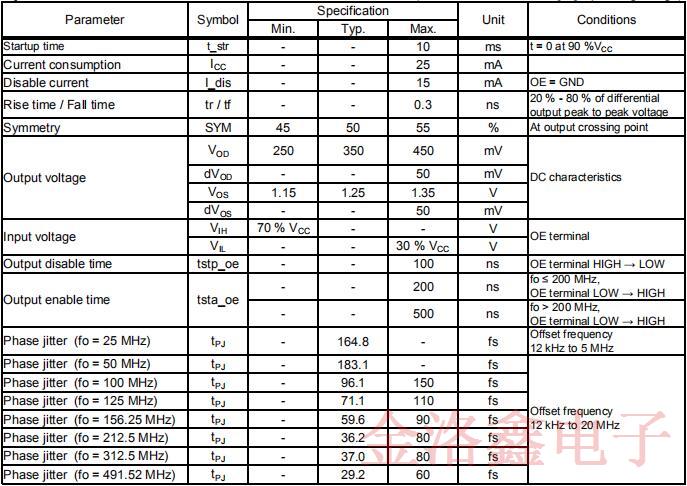

电气特性:
测试电路:

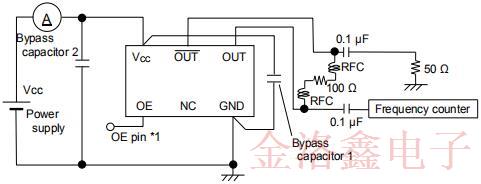

输出频率和电流消耗测试设置

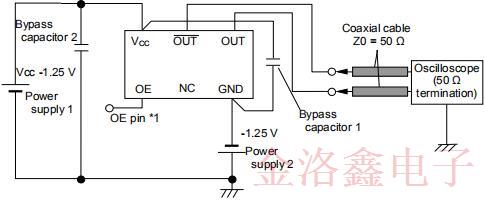

波形观察测试设置
*每个输出迹线的长度应相同
*为了测量禁用电流,OE端子连接到GND
条件:
(1)示波器
带宽至少应比测量频率宽5倍
(2)在VCC和GND引脚之间应连接一个0.1F和一个10F的旁路电容
(3)使用内部阻抗低的电流表
(4)电源
电源启动时间(0％VCC→90VCC)应大于150μs电源阻抗应尽可能低

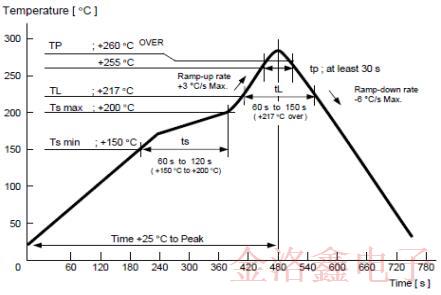

回流曲线:
IPC/JEDECJ-STD-020D.1
包装信息:
(12-1)SG3225VEN
(1)包装数量
产品编号的最后两位(X1G005351xxxxxx/X1G005521xxxxxx)是定义包装数量的代码.对于2000个/卷,标准为“00”.
(2)编带规格
符合EIA-481,IEC-60286和JISC0806
1)胶带尺寸
载带材料:PS(聚苯乙烯)
顶带材料:PET(聚对苯二甲酸乙二醇酯)+PE(聚乙烯)

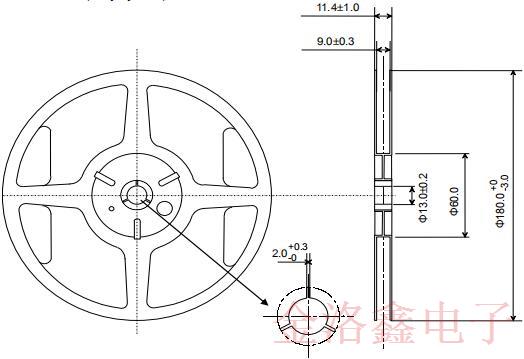

2)卷盘尺寸
中心材质:PS(聚苯乙烯)
卷轴材质:PS(聚苯乙烯)
3)存储环境
我们建议在包装状态下保持常温常湿.
注意事项:
产品在设备中的性能.在非指定条件下使用产品之前,请咨询爱普生以确认并确认在此类条件下使用不会对产品性能造成负面影响.除上述注意事项外,为了避免降低产品性能,我们强烈建议您不要在以下任何一种情况下使用该产品:
(1)使用水溶性助焊剂将贴片晶振安装在板上,而没有从板上完全清除助焊剂残留物.这种助焊剂的残留物可溶于水或水溶性清洁剂,并且残留物,尤其是含有活性卤素的残留物,会对产品的性能和可靠性产生负面影响.
(2)以任何会导致产品震动或撞击的方式使用产品.
(3)在产品暴露于水,化学药品,有机溶剂,阳光,灰尘,腐蚀性气体或其他材料的地方使用产品.
(4)在暴露于静电或电磁波的地方使用产品.
(5)进行超声波清洁时,无需事先确认并确认产品不会受到可能会损坏晶体的清洁过程的影响.
(6)在可能对产品的性能和/或可靠性产生负面影响的任何其他条件下使用产品.
(7)使用带有纹波的电源可能会导致操作错误或相位噪声特性下降,因此请在使用前进行评估.
(8)电源电压应单调升高,此外,请勿在中点电位上电,否则可能会导致故障或无法输出.
(9)根据环境测试结果计算出频率老化,以估计随时间变化的频率变化量,这不能保证石英晶振生命周期的长短,如果任何客户以任何违背本文中的注意事项和/或建议的方式使用产品,则应自担风险.
SG3225VEN系列低抖动差分振荡器系列规格书
