说到频率控制元器件大家印象比较深刻的估计是石英晶振，其实频率元件的也是有好几种的，SAW声表面滤波器是除了石英水晶组件之外，比较受工程师重用的一种元器件，同样也是带有频率的，它与晶振有很大的区别，虽然外形上有些相似，但却是两种完全不同的频率元器件。声表面波滤波器主要的功能作用就是过滤杂波，一般可用于屏蔽信号设备，无线基站，同步数字，和异步传输模式，数据时钟，通讯系统，同步光纤网络，智能手机等中高端产品身上。下面是金洛鑫电子整理的一些关于SAW声表面滤波器的相关资料和应用数据。

基于SAW的定时恢复单元（TRU600）从损坏的NRZ数字数据流（例如光纤数据链路和电信应用中遇到的数据流）中重新生成数据和时钟信号。虽然有许多供应商为定时恢复应用提供分立SAW滤波器，但TRU600为用户提供了简单的插入式解决方案。基于AW的定时恢复方案在许多情况下提供了最佳的抖动性能[1]。一个例子是SONET/SDH/ATM网络接口卡应用情况，其中TRU600A可以用在O/E转换器和串行到并行芯片之间[2]。规范摘要如下：

电源电压5V采集时间<2ms输出时钟随机抖动10psrms功耗325mWTRU600采用气密密封28引脚陶瓷表面贴装封装陶瓷滤波器（18.5x10.5x3），采用高速双极ASIC和SAW滤波器。4毫米3）。为了从输入数据中提取时钟信号，首先将数据通过预滤波器和倍频器级。

这产生了以输入数据速率包含显着频谱能量的脉冲。以时钟频率为中心的精密窄带SAW滤波器通过抑制其他频率来基本上抑制抖动。然后，提取的时钟与决策电路输入端的输入数据信号精确对准，然后对数据进行重新定时。

除了产生极低抖动的输出外，TRU600还具有出色的稳定性，快速的采集时间和稳健的工作性能。它的标准SONET/SDH/ATM频率为155.52,311.04和622.08MHz。FDDI，ESCON，光纤通道，ISDN（CEPT4）和其他应用的附加频率（124.416,125,139.264,200,265.625和278.528MHz）也可用。

为了应对电信/数据通信市场中不断增长的容量需求，正在开发一种工作在STS-48/STM-16速率（2488.32MHz）的类似设备。这种基于SAW的时钟和数据恢复模块在新兴的高速光通信接收机应用中是首选[4].1.2用于定时恢复的离散SAW滤波器对于喜欢在其SONET/SDH/ATM上建立自己的定时恢复路径的客户我们提供分立声表面波滤波器来执行时钟提取功能。它们的电压分别为155.52,622.08和2488.32MHz。规范摘要如下：

频率（MHz）155.52622.082488.32

插入损耗（dB）1715.5

19.5

3-dBQ420800750

相位斜率（°/KHz）0.72-0.33-0.07

155.52MHzSAW滤波器采用标准14引脚金属双列直插式封装（20.3x12.7x7.4mm3）.622.08MHzSAW滤波器采用薄型22引脚金属表面可安装封装（15.9x13.6x3.2mm3）。2488.32MHzSAW滤波器采用紧凑的表面贴装微波封装（11.4x10.7x2.1mm3）。155.52,622.08和2488.32Mhz定时恢复声表面滤波器也分别采用9mmx7mm，9mmx5mm和9mmx7mm无引线芯片载体表面贴装封装（LCCSMP）。
基于SAW的压控振荡器：

基于SAW的VCXO振荡器（VCO600）是一种高度集成的器件，它使用带片上移相器的ASIC进行频率牵引，SAW延迟线的典型3dBQ值为400.VCO600具有ECL输出，可提供155.52,311.04和622.08MHz的标准SONET/SDH/ATM频率。还可提供278.528和368.64MHz的附加频率。VCO600采用密封的28引脚陶瓷表面贴装封装。典型应用是数据重定时和同步，作为PLL的一部分，以及频率合成和频率转换。VCO600A还具有独特的输出禁用和时钟直通功能，可改善板级测试。规范摘要如下：

绝对拉力范围±50ppm

电源电压-5V

控制电压-0.5至-4.5V.

线性度±3％

杂散输出抑制-60dB
用于无线应用的SAW滤波器：

可用的无线通信系统包括移动蜂窝电话，无绳电话，寻呼服务，专用移动无线电（SMR），移动卫星和无线局域网（WLAN）。在欧洲，模拟蜂窝系统（ETACS）正被新的全球移动数字通信系统（GSM）取代。个人手持电话系统（PHS）和个人数字无绳系统（PDC）在日本正在获得动力（表1）。

在美国，现有的模拟蜂窝系统（AMPS）正在逐渐转换为双模式模拟/数字系统（IS-54）。使用CDMA的数字蜂窝系统（IS-95）也可在一些大城市地区使用。这些系统工作在800MHz频段，并声称支持更多用户并提供更好的服务。在ISM-15902-928MHz频段使用跳频扩频（FHSS）技术的非许可数字无绳电话在市场上。

它们在拥挤的无绳电话消费市场中提供更安全的服务。寻呼公司现在提供双向寻呼服务。在849-851MHz和894-896MHz频段运行的空中对地电话（AGT）服务正变得越来越受欢迎，可选择路由到地面到空中呼叫。无线数据传输设备（例如，在非运行的WLAN许可的ISM-152400-2483.5MHz频段现已推出[6]。SMR正在转变为增强版（ESMR）以支持数字数据/语音传输。低/中地球轨道（LEO/MEO）移动卫星服务，如[5]IRIDIUM（摩托罗拉），ARIES（星座通信公司），GLOBALSTAR（Loral＆Qualcomm），ELLIPSAT（EllipsatCorp。），Odyssey（TRW）和Teledesic（微软等人）将“随时随地呼叫任何人”成为现实。此外，使用全球定位系统（GPS）技术的设备现在可用于商业（汽车，飞机，轮船等）和消费者市场（手持接收器）。正在为开发低功率前端和基带芯片组，更长寿命的电池等付出巨大努力。在这些系统的便携式和固定式设备的RF和IF部分，低损耗SAW滤波器和传统的高损耗和高选择性SAW Filter已成为并将继续成为关键部件[6]。大多数欧洲，美国和日本SAW滤波器制造商正在增加设备并扩展其设施以适应商机。

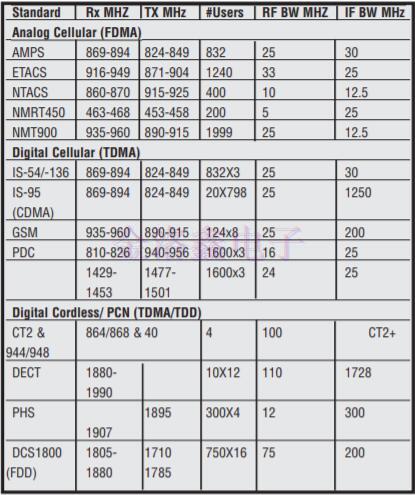

表1.全球无线电信标准

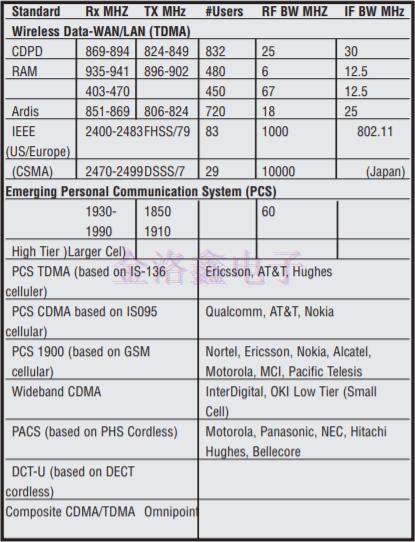

表1.全球无线电信标准

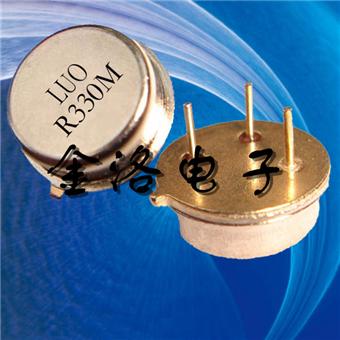

和石英晶振一样，滤波器也有分有源和无源两种，甚至还有具备电压控制功能的声表面滤波器，市场上常用滤波器频率是315M，433M，433.92M等，外形有插件型和贴片型，比较经常的是TO-39和F11系列的。未来SAW滤波器的消费市场仍然高涨，需求量会越来越多，金洛鑫电子是国内知名的滤波器生产厂家，可接受定制，如有需求可联系我司，拨打0755-27837162/13510569637，或者添加QQ：657116624等联系方式。
