Rubyquartz晶振频率源中的抖动和信号噪声

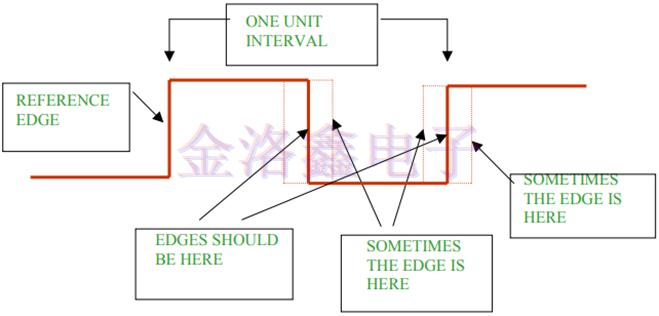

美国的Rubyquartz晶振公司的研发部门和工程团队，在业界里是出了名的优秀，为该公司开发出一款又一款热销的石英晶振，他们团队早已掌握了核心领先的石英水晶组件技术。石英晶体振荡器是Rubyquartz公司的主打系统，也是代表性产品，因为具有良好的低抖动和低相噪性能，而被大众熟悉和接受。抖动的定义，简单来讲，是来自晶振本身的数字信号重要时刻的短时间变化。在数字数据流中上升或下降也不会有非常精准的期望瞬间，测量这些边缘的精确计时并影响其性能。
并不是每一款有源晶振都拥有低抖动和低信号噪声的，只有部分比较高端的振荡器才具备，给这些晶振的给定信号的边缘位移是具有光谱和功率的，由于噪声不均匀，边缘极有可能因为时间有不同的变化，（因此;由10KHz偏移的噪声引起的抖动可能是大于或小于100KHz偏移处的噪声）。时钟抖动的频谱内容可以根据评估的不同测量技术或带宽而有很大差异。
有时候也会因为抖动引起系统中断或故障，网络元件中的时钟恢复机制用于对数字信号进行采样使用恢复的位时钟。如果数字信号和时钟具有相同的抖动，则恒定抖动误差不会影响采样瞬间，因此不会出现误码。（这种情况将适用于恢复时钟机制可以的低频抖动遵循数字信号相位变化;在更高频率的抖动变化，>0.5UI，将导致不准确的采样和丢失有价值的数据。因此在设计石英晶振方案时，也应当注意这个问题。

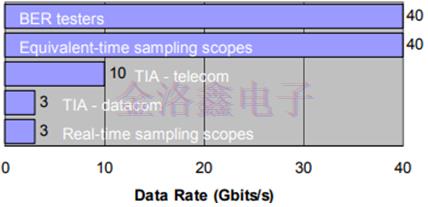

也可以在此之前测试下有源贴片晶振的抖动，有三种方法，第一种是BER误码率，第二种使用专门的抖动分析仪，第三种是采用示波器。用于测量抖动的仪器类型取决于应用，电气/光学，数据通信或电信，以及比特率（见图下面）。可能需要混合使用这些仪器来准确追踪问题与抖动有关。最常见的方法是从BER测试仪开始。进一步孤立问题是，使用抖动分析仪或示波器进行额外的测试。此外量化抖动，测量应协助设计人员调查根本原因和有效消除抖动的问题来源。
在布置时应密切监视噪声基底的锁相环（PLL）中的随机抖动，VCXO晶振和其他时钟信号。分析相位噪声非常有用设计阶段或检查本底噪声时的故障排除。 对于这种类型分析，频域相位测量系统至关重要。除了以外的技术光谱评估不提供对设计和系统特性的详细了解。低水平检查的局限性是分析200 MHz以下的抖动分量低于几个标准规定的总带宽。因此，对于带宽以上需要200 MHz其他用于分析抖动的工具。
