RIVER品牌超小型低ESR音叉晶体产品推荐
不得不承认,日本制造的电子元器件在世界范围内都是非常有名的,也诞生了成百上千家电子产品企业和工厂,大河株式会社于1949年创办,至今已有整整70年.是一家专业的石英晶体与晶体振荡器制造商,而且RIVER公司热衷于研发和量产小型的音叉晶体,一直都是业内比较早推出小型晶振的厂家,例如2016年推出了两款超小超薄的32.768K晶振,尺寸分别是2.0*1.2mm和1.6*1.0mm,要知道1610晶振也是这两年才开始推出,今年使用的次数才逐渐增加.

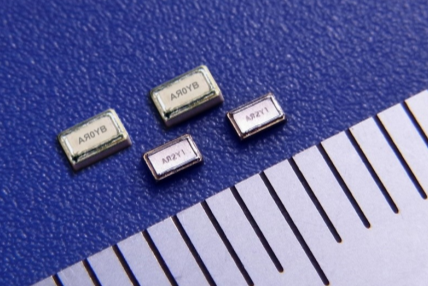

RIVER晶体品牌推出具有超低功耗(超低ESR)的世界上最小的音叉晶体单元,非常适合物联网等超低功耗应用.2016年10月11日:RIVERELETEC开始批量生产两个新的叉形水晶单元,TFX-03C晶振(2012mm)和TFX-04C晶振(1610尺寸:世界上最小的叉形晶体单元).凭借其令人难以置信的紧凑尺寸,它们都能在自己的类中实现业界最低的功率损耗(或最低等效串联电阻).
如今,电池供电的设备,如智能手机和可穿戴设备,已经开始消耗更多的电力,因为它们变得更加多功能和更复杂.对于这样的设备,节省待机状态下的电流消耗以实现更长的电池寿命是主要挑战之一,并且能够以低电流消耗操作的紧凑型音叉晶体单元正在引起市场的关注.然而,尽管市场需求很高,但很难将音叉晶体单元商品化,这种晶体单元结合了紧凑的尺寸和低功耗特性,因为32.768K晶振单元的电气特性,例如串联电阻,通常会随着尺寸的变化而降低,变得更小.
为响应市场需求,RIVER ELETEC开发了新的音叉式水晶单元,TFX-03C(2012尺寸)和TFX-04C(1610尺寸:世界上最小的无源石英音叉谐振器单元).利用他们的微细加工技术,他们将这些新型调音叉的ESR(振动能量损失指标)降低到业内最低水平,使其能够以超低的电流消耗运行.
[技术特点]
通过利用其独特的光刻技术建立3-dementional晶体制造,RIVER ELETEC将调谐叉电场的效率提高到最大,并成功地显着降低了功率损耗(ESR).这使得TFX-04C晶振的ESR为60kΩ,TFX-03C晶振的ESR为50kΩ,尽管它们的尺寸非常紧凑,但它们都是业界同类产品中最低的ESR.
|
标准规格 |
TFX-04C晶振 |
TFX-03C晶振 |
|
尺寸(最大) |
1.6×1.0×0.5mm |
2.0×1.2×0.6mm |
|
标称频率 |
32.768KHz |
|
|
频率容差(@25°C) |
±10ppm,±20ppm,±30ppm,±50ppm等 |
|
|
工作温度范围 |
−20~+70℃ −40~+85℃ −40~+105℃ |
|
|
等效串联电阻(最大) |
60kΩ |
50kΩ |
|
运动电容 |
7.5fF/1.5pF |
9.5fF/1.8pF |
|
/分流电容(Typ.) |
5.0pF,7.0pF,9.0pF和12.5pF (可根据要求提供其他值) |
|
|
负载电容 |
0.5µW |
|
|
驱动电平(最大) |
无铅 符合RoHS标准 规格符合AEC-Q200 要求可以办到 |
|
|
其他 |
超低功耗设备,如智能手机, 可穿戴设备和物联网. 电力控制的时钟源, 多功能手表,模块等. |
|
日本大河株式会社认为,这些新款石英晶振将增强许多类型设备的小型化和功率降低,并且对物联网等发展中市场的需求量很大.
如今的石英水晶组件市场都是往小体积的贴片晶振方向发展,已经有部分厂家做到极小的1.0*0.8mm,并且已经正式推出,只是仍没有广泛普及,再过一两年估计会初具规模.但是大河晶振公司推出的这两款2012晶振和1610晶振,是已经在使用中了,已经有许多小型智能设备的厂家在大量使用,金洛鑫电子是国内供应大河1610晶振和2012晶振的厂家之一,欢迎广大新老客户提前预订,并可提供晶振样品服务,样品热线:0755-27837162.
