采购进口有源晶振时用户一般只关心封装型号,电源电压,频率,频率公差,输出逻辑这几个主要的参数问题,因为只要确定这些参数就可以买合适的产品.这在理论和实际中没有任何问题,但是一颗优质的振荡器,只看这些规格吗?当然不是,性能比较高的低频振荡器通常具有低电压,低电平,低插损,低损耗,低相噪,低抖动等特性.本文的主要目的,是和大家一起探讨下,石英晶体振荡器的输出电平,以及回波损耗之间的联系,以及起到怎样的作用.
振荡器的输出电平通常指定为特定负载的RMS电压或功率电平,通常以dBm(相对于1mW的dB)表示.输出电平通常低于20dBm(100mW),但可以提供几瓦的输出电平,逻辑级输出也很常见,通常通过调用与特定逻辑系统的兼容性来指定.
当以一定的阻抗(通常为50Ω)加载时,保证许多振荡器提供特定的电平.但是,该规范并不一定保证振荡器的输出将具有任何特定的源阻抗.当石英振荡器驱动无源功率分配器时,输出阻抗可能很重要,因为分配器的隔离度通常取决于特定的源阻抗.当由无功或失配源驱动时,混频器,乘法器和类似的非线性设备的行为可能无法预测.
例如,高阶步进恢复二极管乘法器可能会在由触发点确定的相位上反射少量能量.如果反射的能量从晶振反弹回来,来自振荡器的组合信号可以在稍有不同的点触发二极管,从而产生另一个偏移更大的反射.结果可能是"摩托艇",锯齿不稳定性,从而导致所需信号周围的边带,与电缆具有相同阻抗的振荡器将吸引反射.
低频振荡器的行为可能更像电压源,而不是匹配源.例如,标准的低频Small Fry和Timekeeper振荡器具有接近零欧姆的输出阻抗,可提供1伏RMS.低阻抗意味着可以简单的通过使用50Ω电阻将负载连接到振荡器来实现两个负载之间的合理良好隔离.由于内部电阻没有功耗,因此低Z输出的效率也更高.
应指定VHF和更高频率的贴片进口振荡器具有相当好的回波损耗(10dB或更高).10dB的回波损耗意味着反射信号将比入射信号低10dB,常见规格为14dB,即VSWR为1.5.

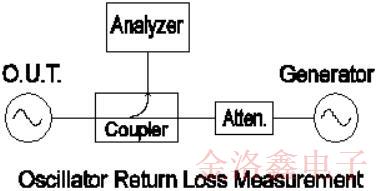

回波损耗很容易测量,因此是指定输出阻抗的一种常用方法.接近振荡器频率的信号通过定向耦合器或隔离器施加到振荡器.如果振荡器表现出所需的输出阻抗,那么几乎没有信号将通过耦合器返回(高回波损耗),测试信号和反射信号之间在dB差是回波损耗(校正耦合器损耗之后).
