日本RAVER品牌1612超小型FCXO-07振荡器规格书

日本リバーエレテック株式会社的中文名称是大河公司,也是生产厂家们比较熟悉的大河晶振品牌,这家公司只生产石英频率组件产品,FCXO-07晶振是他们自己开发,设计,量产的一款超低功耗型石英晶体振荡器产品.同时也是业界目前最小尺寸的振荡器,1.6x1.2x0.7mmFCXO-07晶振,精准度可以达到非常高的±7ppm标准.适用于无线通讯,通信网络,成像仪,无线模块,调谐器,高端时钟系统,工业仪表仪器等产品,金洛鑫电子已将FCXO-07振荡器的规格书翻译出来,供广大新老客户参考.

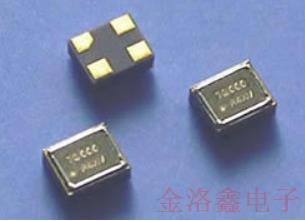

DHZDQ

贴片石英晶体振荡器(SPXO):

1.6x1.2mm/3~80MHz/CMOS/1.8~3.3V

[特征]

1.6x1.2x0.7mm

3.000MHz~80MHz

CMOS输出晶体时钟振荡器

•提供±7ppm(@25°C)的频率公差

•坚固的陶瓷封装,带有通过电子束密封的金属盖

•符合RoHS/无铅

[应用领域]

•移动通信,无线模块,调谐器模块,无线通讯模块,成像仪,时钟,仪表仪器

标准规格:

项目

技术指标

条件/备注

标称频率

3.000~80.000MHz

-

频率公差

±7ppm

@25°摄氏度

请参阅下面的更多选项

储存温度

-55~+125

-

工作温度

-40~+85

请参阅下面的更多选项

频率/温度

±10ppm(-30~+85°C)

±15ppm(-40~+85°C)

参考25°C

请参阅下面的更多选项

电源电压

1.8±0.18~3.3±0.33V

额定电压

电流消耗

2.0mAMax.

F=40MHz,VDD=3.0V,空载

待机电流

10µAMax

待机=L

输出电压

VOH:VDD-0.4VMin.

IOH=-4mA

VOL:0.4VMax

IOL=+4mA

输出负载

15pFMax

-

输出逻辑

CMOS

-

对称性(占空比)

50±5%

-

上升时间/下降时间

4.5nsMax.

10VDD90VDD电平

启动时间

2.0msMax

VDD=3.3V

5.0msMax

VDD=1.8V

随机抖动(RJ)

2.9psTyp.

VDD=3.3V,

在波峰3100C上测得

总抖动(TJ)

40psTyp

VDD=3.3V,TJ=n*RJ,

(n14.1,BER=10-12)

在波峰3100℃测量

相位抖动

1.0psMax

VDD=3.3,

偏移频率=12千赫~5兆赫

待机功能(引脚#1)

VIH:0.7VDDMin.

输出(引脚3)已启用

VIL:0.3VDDMax.

输出(Pin3)禁用=高阻态

磁带和卷轴

3000pcs/reel

卷盘直径:?180毫米

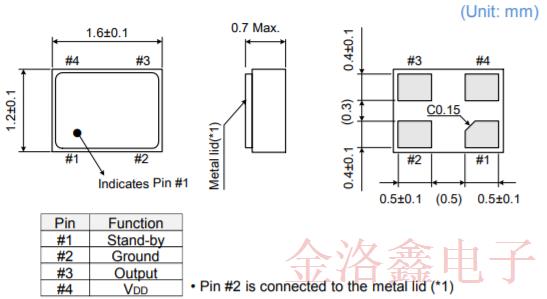

[外形尺寸]

DHZDQ1

引脚#2连接到金属盖(*1)

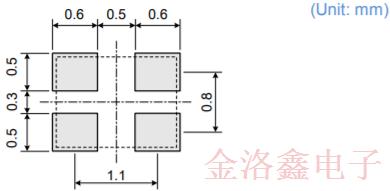

[推荐的焊盘图案]

DHZDQ2

一般注意事项:

•标准选项的某些组合可以归为高规格型号.

•请向我们咨询与标准规格不符的石英晶振规格.

•本文档中的信息如有更改,恕不另行通知.

•为了确保操作的稳定性,应在VDD(Pin4)和接地(Pin2)之间放置一个0.01µF的旁路电容,并使其尽可能靠近产品.

为了获得整体频率稳定性,包括在25°C和工作温度下的稳定性.范围,请从有源晶振频率容差表中选择G(总体),然后从表频率/温度中选择带有"**"的代码.特性和工作温度”.(例如GP2=整体±15ppm(-20?+70°C)).
