确定Pletronics Oscillator峰峰值频率抖动
美国普锐特晶振公司的英文名是Pletronics，创办于1979年，至今已有40年的晶体振荡器生产经验和历史，可实现快速的交付，2003年Pletronics晶振在香港和新加坡建设了营销中心，2006年就设计研发出LVDS，LV-PECL输出的差分晶振。主打的产品是时钟振荡器，TCXO晶振，VCXO晶振，OCXO晶振，差分振荡器，温补压控振荡器等系列。在亚洲，北美和欧美都有制造工厂，大范围的生产可缩短用户的交期，节省用户的时间与成本。
在Pletronics Oscillator中，RMS抖动具有随机高斯分布，因为没有使用锁相环。这导致缺乏离散的伪和多峰非高斯分布。因此，当由低噪声功率供电时，几乎没有或没有确定性抖动供应。当抖动具有高斯响应时，RMS抖动是标准偏差或1西格玛价值。
Pletronics晶振已经确定，为了精确测量石英晶体振荡器的抖动，在1皮秒或低于1皮秒，目前唯一可用的方法是测量相位噪声并计算RMS抖动。
Pletronics Oscillator中使用的晶体具有非常高的Q值。加载的Q值振荡器谐振器环路在10,000到100,000之间。当振荡器级产生时信号，频率可以驻留在振荡带宽内的任何地方。但是，高Q谐振器实现了窄振荡带宽，可以制造具有极低抖动的振荡器。

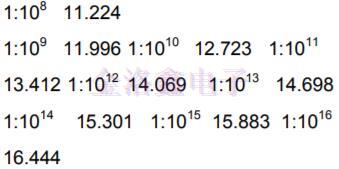

确定峰峰值（Pk至Pk）值取决于所需的可靠性。可靠性更高期望，即使发生的概率随着更高的西格玛值而大大降低，Pk到Pk值也越大。在14西格玛，概率接近1：1012。这被认为是我们用于根据RMS抖动值确定Pk到Pk抖动的标准。如果Pletronics振荡器的RMS抖动为2皮秒，Pk到Pk的抖动是28皮秒。由于缺乏，这也被认为是石英晶振的总抖动（TJ）下图显示了其他sigma偏移量各种概率所需：
概率西格玛

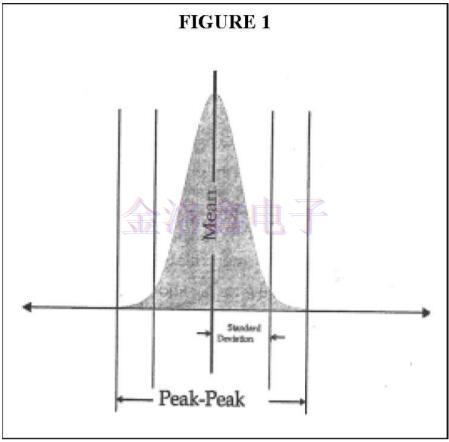

利用Pletronics振荡器的高斯抖动分布，周期的平均值为在高斯曲线的中心。标准差（1sigma）定义为窗口包含发生总振荡的68.26％。这个窗口放在一边意思。1西格玛（标准偏差）值是OSC晶振输出信号的RMS抖动。如从平均值开始，标准偏差的数量增加，振荡器产生该周期偏差的信号的机会大大减少。在7西格玛偏离时，机率为100-1振荡发生的x10-12％。在14.069西格玛，概率是1：1012。FIBER通道规格要求14sigma可靠性。
有关完整说明，请参阅我们的应用笔记“低抖动应用的SPXO晶体振荡器”。在测量晶体振荡器的相位噪声时，我们使用两种源方法。这导致在来自载波的特定偏移频率范围内的1Hz带宽中的相位的单边带测量。然后将Pletronics Crystal单边带相位噪声结果积分在a上指定的频带，通常为10Hz至1MHz或12kHz至20MHz，具体取决于应用。SONET要求带宽为12kHz至20MHz。然后将该频域积分相位噪声（以dBc/Hz为单位）转换为以皮秒为单位的时域RMS抖动。
