哪怕是了解一点点晶振的人都知道，频率对于石英晶体，有源晶振的重要性，晶振本来就是一种频率控制元器件，依靠频率和振荡带动其他电子元件一起动作，维持产品的正常功能。频率的分类有三种，KHZ、MHZ、GHZ，最后这种比较罕见，虽然已有一些晶振厂家研发出GHZ晶振，但目前来说，应用的意义远没有32.768K和MHZ石英晶振大。本文主要是论述恒温晶振的频率标准，以及重要性。

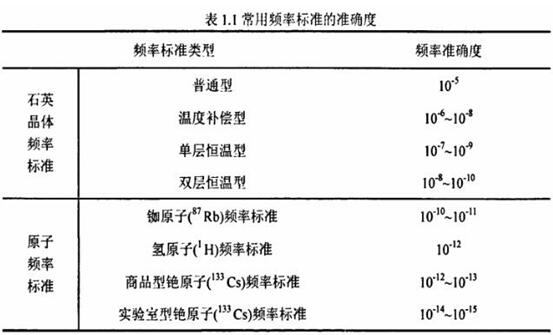

频率标准的发展对于一个国家的经济、科学与技术、国防和社会安全有着非常重要的意义。由于制造、交通运输、通讯与信息技术的不断迅猛发展,对时间和频率测量的准确度和精确度要求也越来越高。导航、定位、大地测量、天文观测、网络授时和同步以及电网故障检测中都需要高稳定度和准确度的频率标准。按照频率标准的性能指标和应用领域来划分,可以将其分为一级频率标准(铯原子频标)二级频率标准(包括铷原子频标和高稳石英晶体振荡器)和其它频率标准(包括除高稳石英晶体振荡器以外的其他晶体振荡器)。表11列出了常用频率标准的准确度.

在各种高精度的频率标准中,氢钅钟中、铯钟等都具有很好的长期和短期稳定度, 但价格非常昂贵,一般用于国家授时实验室,应用范围非常有限。虽然铷钟和高稳定度恒温晶振等二级频标的频率稳定度不如一级频标,但价格低廉,体积较小,应用范围非常广泛。它们被广泛用于通信、计量、应用电子技术、电子仪器、航空航天、雷达和因防军工等各个领域,作为关键器件发挥着重要的作用。近年来由于通信业和军工方面的发展和需求,我国精密晶体和原子频率标准的需求也有了明显的增长。
频率标准的三个基本技术指标是准确度、稳定度和老化率。晶振频率标准和计时的精确度会受到科技发展水平的限制。影响频率稳定度和准确度主要是温度和老化,因此,国内外正在投入大量精力研究修正这些影响。下面详细介绍这三种技术指标
1.频率准确度
用来描述OSC晶振频率标准输出的实际频率值与其标称频率值的相对偏差。因为受频率标准内在因素和外部环境(如温度、湿度、压力、震动等)的影响,实际频率值并不是固定不变的,而是在一定范围内有起伏的值。计算表达式如下:

式中A为频率准确度;fX为实际频率值;fO后为标称频率为了得到准确的fX,至少应进行6次测量,采样时间应该选择相应的频率稳定度影响可以忽略时的时间间隔。一般选择的采样时间为10s,使得在该时间内被测频标的短期频率稳定度比其准确度高出一个数量级。
2.频率稳定度
由于各种外界干扰,例如电子线路的热噪声,石英晶体谐振器内固有噪声,器件的老化,环境条件的变化等,都会使振荡器的输出频率相对于标称值发生波动,这种波动代表了输出频率的不稳定度。目前使用的频率稳定度表征有两种。即:频域表征一相对频率起伏的功率谱密度,它表现为信号的频谱不纯;时域表征一阿仑方差,它表现为频率平均值的随机起伏。二者在数学上是一对傅氏变换,因而是等效的。
实际的阿仑方差计算公式为:

式中f和f,分别为第i和第i+1次测量的频率值;后为被测频率源的频率标称值, m为测量的次数。
3.老化率的表征和测量
单位时间内平均频率的相对漂移量叫做漂移率。在石英振荡器中一般称为老化率,而在原子频标中一般称为漂移率。大多数频标经过足够的时间预热后连续工作,在一段不太长的时间内频率的漂移呈现近似线性变化的特点。

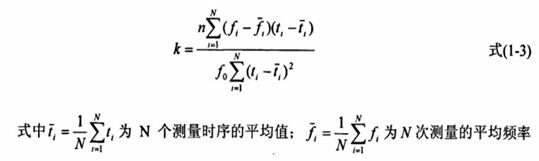

老化率实用计算公式:

值;t为测量时序,i取1,2,3,…,N;fO为频率源的标称频率;n为一天的取样次数。

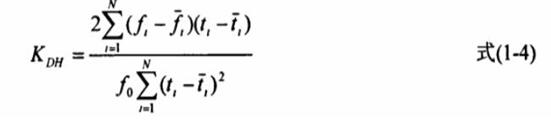

由于频率值随时间的变化并不仅仅是线性的,恒温晶体振荡器往往是对数老化规律或倒数老化规律,所以从理论上讲,每天测量的点数n越多越好。但是从实际测量和计算的方便来讲,又希望n取得越少越好。通过大量的实验,表明每天测量的次数n取两次就可以了。经简化后,每天测量的次数n取两次,测量H天的日老化率KDH的基本简化公式可以写为:
