晶振频控元件作用于RKE系统的设计和实现
晶振频控元件作用于RKE系统的设计和实现
RKE系统也就是我们常说的遥控车门开关系统,这种系统是汽车智能化,自动化,以及现代化的重要体现之一,并且同时还能极大的提升用户体验感;该系统通过钥匙上的发射机与车内的接收机之间的通信实现车门关闭或是开启的状态;这种系统必然是于石英晶振相关联的,那么在该RKE系统中晶振产品作用是什么呢?到底它扮演着什么样的角色呢?

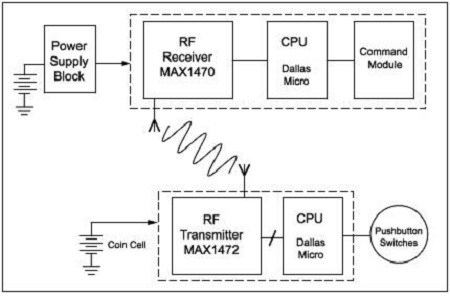

从下图(RKE系统结果框图)可以看到,用户按下钥匙扣上的按钮开关可触发系统工作.这样将唤醒RKE钥匙扣内部的CPU,CPU则发送数据流到射频(RF)发射机.数据流通常是64到128位长,包括一个前置位,一个命令码和一个滚动码.数据流通常以2kHz到20kHz的速率发送.调制方式为幅度键控(ASK),主要目的是为延长钥匙扣的电池寿命.
是的,其中的RF射频发射机和接收机都会使用到石英晶振产品,并且还不是什么石英晶振都适用的,这个我们稍后再进行具体的了解;还有一个需要用到石英晶振的模块就是CPU模块,该模块因为是整个RKE系统的核心所在,它需要处理数据,需要发送指令等,所以对石英晶振的要求也比较高.
在CPU模块主要是使用有源晶振,一来是因为CPU需要足够功率以及足够稳定的频率信号为支撑,以达到稳定,快速,精准的计算性能;有源晶振的性能比较稳定,输出频率也相对稳定,对于CPU来说更加有益.下面我们着重来说一下射频模块.
整个系统的工作流程是当用户按下开关,使整个系统触发,同时激活CPU,将数据发送到射频发射机模块,然后通过接收机就接受并解调信号,再将信号传到CPU,最后由CPU发送指令,实现车门的关闭和开启.这时想必诸位已经能够清晰的认识到射频模块在其中的重要行了吧,在RKE系统中通常使用的是MAX1472发射机与MAX1470和MAX1743接收机.
在这两种设备上,对石英晶振产品的选型是非常有讲究的,主要注重有四个方面;首先就是晶振的频点了,再就是谐振模式,负载以及驱动电平.注意到没,这里有驱动电平的要求,也就是工作电压,所以可见在大部分情况下都会选用石英晶体振荡器作为该模块的时钟源,因为石英晶体振荡器自带电源电压,无需在外围再添加,于设计来说有一定的简化作用.并且性能也好的晶振对于改善射频模块的性能也是非常有帮助的.
